Introduzione generale:

L'irrigazione automatizzata si trasforma in in una tendenza con lo sviluppo dell'agricoltura astuta. Per inviare l'acqua appropriata di quantità nel tempo adeguato al vostro terreno coltivabile, progettiamo questo impianto di irrigazione senza fili. Ha realizzato a Start/OFF le vostre elettrovalvole a solenoide del campo senza fili. Potete controllare le valvole differenti del campo alla sala di controllo. Nessuna necessità di andare campo e controllare manualmente ogni le valvole uno per uno. Il sistema di controllo senza fili di irrigazione realmente vi aiuterà risparmia molto tempo.

Il sistema include

1. Regolatore principale al centro di controllo--per collegare regolatore di irrigazione Toro/del cacciatore

2. Regolatore della pompa alla stazione di servizio--alla pompa di controllo INSERITA/DISINSERITA

3. Regolatore dell'elettrovalvola a solenoide al campo--ogni regolatore collega 4 valvole

Caratteristiche

1. La sala di controllo, il regolatore senza fili ha 8 stazioni. Inoltre forniamo un estensore di 8 stazioni dentro

ordini per collegare il regolatore di irrigazione di 16 o 24 o 36 o 48 stazioni.

2. Il regolatore di valvola del campo ha porto 4. Ciascuno può collegare 4 valvole. L'uso del regolatore solare

alimentazione elettrica. Già ha circuito di rifornimento solare a bordo.

3. Alla sala di controllo, la volontà del regolatore della pompa accende automaticamente la pompa se qualunque dell'elettrovalvola a solenoide è SOPRA. Spenga la pompa se non c'è automaticamente valvole SOPRA.

4. Alla sala di controllo, potete inserire automaticamente tutta l'elettrovalvola a solenoide che concilia il pre--setted

il programma del regolatore di irrigazione.

5. Collegamento senza fili, nessuna necessità fare funzionare manualmente pompa e valvola. Può fare tutti alla sala di controllo.

Nessuna necessità di eseguire qua e là altro. Risparmi il tempo e l'energia.

6. Il regolatore principale ha indicatore del LED di risposte dal bordo del lato della pompa e di regolatore della valvola.

7. Controlli le distanze 2km o più a spazio all'aperto, nessuna tassa di comunicazione.

Che incluso in questo sistema

Parametro

1. Regolatore Master-principale:

alimentatore in CC 24V

8 input isolati (CC CA 24V o 24V), 1 uscita di risposta

può espandersi dalla stazione 8

433MHz, output di forza motrice 1W

Porta di comunicazione: RS485

2. Master-estensore

alimentatore in CC 24V

8 input isolati (CC CA 24V o 24V), nessun'uscita

Porta di comunicazione: RS485

3. Regolatore della pompa:

Alimentazione elettrica: CC 12V

1 input asciutto digitale e 1 uscita del relè

carico massimo AC250V/5A, DC30V/5A del contatto

433MHz, output di forza motrice 1W

Porta di comunicazione: RS485

4. Regolatore di valvola:

alimentazione elettrica dell'alimentatore in CC 12V o del pannello solare. Batteria in pieno caricata: 13.6V

4 uscite di impulso isolate, possono controllare esclusivamente 4 elettrovalvole a solenoide

433MHz, output di forza motrice 1W

Come collegare regolatore principale

Circa la definizione del DIP switch del regolatore principale

Come collegare estensore

Circa la definizione del DIP switch dell'estensore

Come collegare pompa principale

Definizione del DIP switch del regolatore della pompa

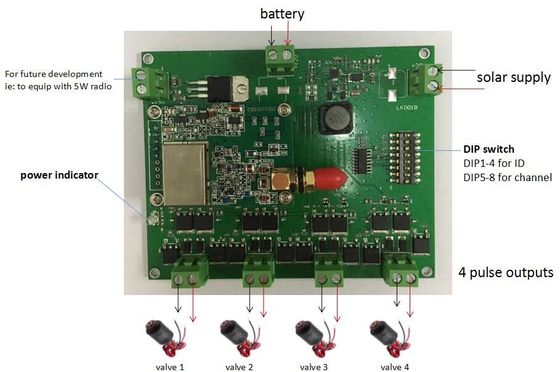

Come collegare il regolatore di valvola

Conclusione:

1. Assicuri prego tutti i regolatori nella stessa regolazione del sistema con lo stesso canale

2. Un padrone a più schiavi, ha fissato prego l'identificazione differente per gli schiavi (regolatore di valvola)

3. Il lato matrice tutti i porti di COM si collega con il porto della C del regolatore di irrigazione
