Luogo di origine: | La Cina |
---|---|
Marca: | Lensen |
Numero di modello: | LS-RDIO0808 |
Quantità di ordine minimo: | 2PCS |
Prezzo: | Negotiation |
Imballaggi particolari: | Cartone standard |
Tempi di consegna: | 2-7 giorni |
Termini di pagamento: | T / T, unione occidentale |
Capacità di alimentazione: | 6000pcs/month |
Frequenza: | 433/868/915MHz | Output di forza motrice: | 1W |
---|---|---|---|
Distanza: | 2-3km/5km | Input: | 8 input digitali |
Uscita: | 8 uscite del relè | Protocollo: | Modbus rtu |
Evidenziare: | Modulo telecomandato,trasmettitore senza fili del cavo |
1. Introduzione generale

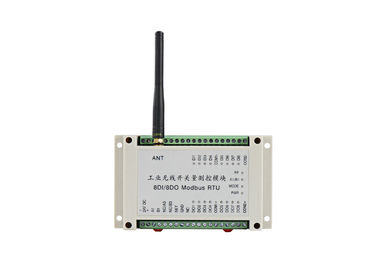

LS-RDIO0808 RTU senza fili ha 8 input digitali, un putput di 8 relè.
Abbiamo tipi differenti per soddisfare le vostre richieste differenti di distanza di controllo.
All'interno di 2km, potreste usare il nostro tipo di rf,
Intorno 5km, potreste usare la versione 5W o il tipo di Lora
Se volete controllare più interurbano, potreste usare 4G il tipo ingresso/uscita senza fili
2. Campo di applicazione
Il modulo dell'ingresso/uscita di serie di LS-RDIO è ampiamente usato nell'automazione dell'industria come il processo centrale di dati della fabbrica, il controllo della pompa, il monitoraggio dell'olio, il macchinario minerario, i dispositivi di sorveglianza dell'ambiente, i dispositivi di sollevamento, robot controlla, attrezzature della macchina di rifornimento, di mescolanza, linea logistica, AGV ecc.
3. Parametro
Parametro | |
Output di forza motrice: | versione 1W o 100mW |
Alimentazione elettrica: | 9V-30V (scelga solitamente la CC LA CC 24V o 12V) |
Distanza di controllo: | 3km o (versione di 1km) |
Di baud rate: | 1200bps |
Ricezione della sensibilità: | -123dBm@1200bps, -118dbm (9600bps) |
Rete | |
Rete: | Punto a punto e punto-multipunto |
Descrizione del porto | |
Input: | 8 DI attivi (passivi su misura) |
Uscita: | 8 uscite passive del relè, |
Porta di comunicazione | RS485 (RS485 senza fili personalizzano) |
Corrente | |
Trasmetta corrente: | <600ma> |
Ricezione della corrente: | <50ma> |
Generalità | |
Frequenza: | 400, 450, 470 o altro bande di 433MHz, |
Manica nessun: | 16 canali, possono cambiare tramite DIP switch |
Proprietà fisiche | |
Dimensione: | 145×90×40 (millimetro) |

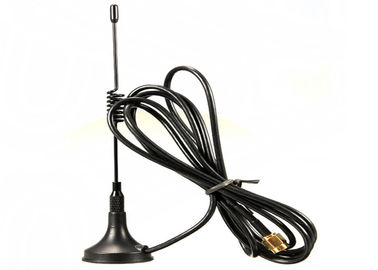

Connettore dell'antenna: | SMA, antenna del veicolo con il cavo di 1.5m |
Temperatura: | -35℃~+75℃ (industriale) |
Montaggio del metodo: | Ferrovia industriale a 3,5 pollici standard di cooperativa |
4. Come usare ingresso/uscita senza fili
5. Esempi del diagramma di applicazione
1) controllo punto a punto
Nota:
Modulo A | Modulo B | Corrispondenza dell'uscita e dell'input |
(DI1-DI8) | B (DO1-DO8) | DI1-DI8 di A per controllare DO1-DO8 della B rispettivamente |
(DO1-DO8) | B (DI1-DI8) | DO1-DO8 di A è controllato da DI1-DI8 della B rispettivamente |
Note: E B dovrebbe utilizzare lo stesso canale |
2) Un padrone per controllare 2 schiavi
Nota:
Modulo matrice | Schiavo Module | Corrispondenza dell'uscita e dell'input |
(DI1-DI4) | B1 (DO1-DO4) | DI1-DI4 di un controllo DO1-DO4 di B1 rispettivamente |
(DI5-DI8) | B2 (DO1-DO4) | DI5-DI8 di un controllo DO1-DO4 di B2 rispettivamente |
(DO1-DO4) | B1 (DI1-DI4) | DO1-DO4 di A è controllato da DI1-DI4 di B1 |
(DO5-DO8) | B2 (DI1-DI4) | DO5-DO8 di A è controllato da DI1-DI4 di B2 |
Note: E B dovrebbe utilizzare lo stesso canale |
3) Un padrone per controllare 4 schiavi
Nota:
Master | Schiavo | Corrispondenza dell'uscita e dell'input |
(DI1-DI2) | B1 (DO1-DO2) | DI1-DI2 di un controllo DO1-DO2 di B1 |
(DI3-DI4) | B2 (DO1-DO2) | DI3-DI4 di un controllo DO1-DO2 di B2 |
(DI5-DI6) | B3 (DO1-DO2) | DI5-DI6 di un controllo DO1-DO2 di B3 |
(DI7-DI8) | B4 (DO1-DO2) | DI7-DI8 di un controllo DO1-DO2 di B4 |
(DO1-DO2) | B1 (DI1-DI2) | DO1-DO2 di A ha controllato da DI1-DI2 della B |
(DO3-DO4) | B2 (DI1-DI2) | DO3-DO4 di A ha controllato da DI1-DI2 di B2 |
(DO5-DO6) | B3 (DI1-DI2) | DO5-DO6 di A ha controllato da DI1-DI2 di B3 |
(DO7-DO8) | B4 (DI1-DI2) | DO7-DO8 di A ha controllato da DI1-DI2 di B4 |
Note: E B dovrebbe utilizzare lo stesso canale |
4) Un padrone - 8 unguenti vulnerari
Nota:
Master | Salve | Corrispondenza di controllo e dell'input |
(DI1) | B1 (DO1) | DI1 di un controllo DO1 di B1 |
(DI2) | B2 (DO1) | DI2 di un controllo DO1 di B2 |
(DI3) | B3 (DO1) | DI3 di un controllo DO1 di B3 |
(DI4) | B4 (DO1) | Controllo DO1 di DI4of A di B4 |
(DI5) | B5 (DO1) | DI5 di un controllo DO1 di B5 |
(DI6) | B6 (DO1) | DI6 di un controllo DO1 di B6 |
(DI7) | B7 (DO1) | DI7 di un controllo DO1 di B7 |
(DI8) | B8 (DO1) | DI8 di un controllo DO1 di B8 |
(DO1) | B1 (DI1) | DO1 di A è controllato da DI1 di B1 |
(DO8) | B8 (DI1) | DO8 di A è controllato da DI1 di B8 |
Nota: il modulo A e B dovrebbe utilizzare lo stesso canale; |
5) per comunicare con PC/PLC
