| Luogo di origine: | La Cina |
|---|---|
| Marca: | Lensen |
| Certificazione: | FCC |
| Numero di modello: | LS-R324 |
| Quantità di ordine minimo: | 2PCS |
| Prezzo: | Negotiation |
| Imballaggi particolari: | Cartone standard |
| Tempi di consegna: | 2-8giorni |
| Termini di pagamento: | T / T, unione occidentale |
| Capacità di alimentazione: | 6000pcs/month |
| Output di forza motrice: | 1W | Frequenza: | Frequenza ultraelevata |
|---|---|---|---|
| Interfaccia: | RS232, RS485, USB | Distanza: | 2km |
| Modo del cambiamento dell'interfaccia: | IMMERSIONE | Applicazione: | Communicaiton senza fili dello SpA |
| Evidenziare: | Modem radio senza fili RS485,Modem radio senza fili RS232,Modulo radiofonico senza fili RS485 |
||

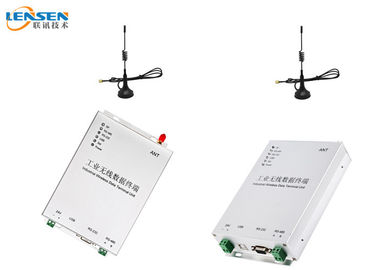

Modem radio senza fili RS485
porta USB senza fili del modulo RS232 RS485 dello SpA di Moddem DTU RS485 della radio senza fili di 1W
Introduzione:
LS-R324 è un modem radio 1W,
Controlla 3km LOS.
Sostiene la banda di frequenza ultraelevata,
Alimentazione elettrica di sostegno 24V.
Solitamente impianti come DTU senza fili da collegarsi con lo SpA ed altri dispositivi di controllo industriali.
LS-R324 sostiene il protocollo di RS485 Modbus RTU.
Parametro:
Output di forza motrice: CC 24V
Potere di rf: 1W
Di baud rate dell'aria: 1,200/2,400/4,800/9,600/19,200bps scelgono uno
Di baud rate dell'interfaccia: 1,200/2,400/4,800/9,600/19,200bps programmabile
Banda di frequenza: 433, 450, 470 o altri
Interfaccia: RS-232, RS-485 e USB
Modo di comunicazione: In semiduplex
Manica: 8 (difetto), 16/32 (su misura)
Ricevi corrente: <45ma>
Ricevi la sensibilità: -123dBm @ 1,200bps); -118dBm @ 9,600bps)
Corrente di trasmissione: <500ma>
Gamma di linea di mira di rf: 2km (BER= 10-5@9600bps); 3km (BER=10-5 @ 1,200bps)
Dimensione: 175*115*32mm (senza porto dell'antenna)
| Frequenza | 433MHz o 450MHz, 470MHz |
| Output di forza motrice | 1W (3000m LOS) |
| Supporto di protocollo | Protocollo standard di Modbus RTU o protocollo definito dall'utente |
| Alimentazione elettrica | la CC 9-36V usa solitamente la CC LA CC 24V o 12V |
| Interfaccia | RS-485 (difetto) o RS232 o USB |
| Manica no. | 15 canale, IMMERSIONE di uso da cambiare |
| Antenna | Antenna libera del pollone con il cavo di 1.5m (antenna del pollone dell'affare 5.5dBi) |
| Temperatura | -35℃~+75℃ (industriale) |
| Dimensione | 175×115×32 (millimetro) escludono l'antenna |
| Metodo della correzione | Vite |
Pin Definition:

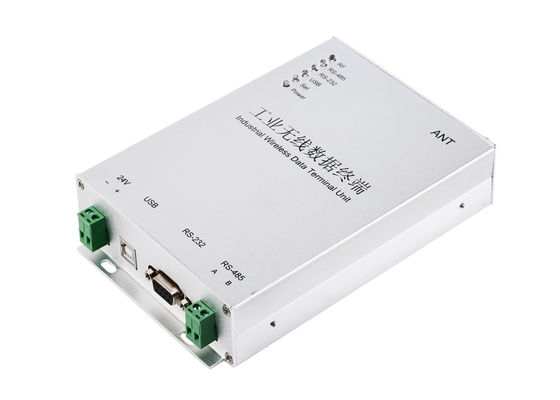

Supporto RS232, RS485, USB, potete utilizzare il DIP switch per programmare

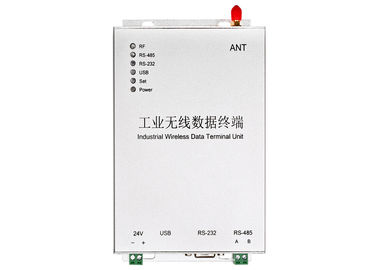

Circa l'indicatore del LED
a. Quando il modulo è potere sopra, il POTERE LED è sempre SU (rosso).
b. Quando il modulo entra per fissare il modo (IMMERSIONE 8 SOPRA), METTA IL LED è sempre SU (rosso).
c. Quando il modulo sta trasmettendo,
se usate il porto RS232, RS232 LED lampeggia regolarmente (verde).
se usate il porto RS485, RS485 LED lampeggia regolarmente (verde).
se usate la porta USB, USB LED lampeggia regolarmente (verde).
d. Quando il modulo sta ricevendo, la rf LED lampeggia regolarmente (blu).
Campo di applicazione:
Trattamento acque reflue/dell'acqua
Automazione industriale
Comunicazione senza fili di PC/PLC
Raccolta di dati e trasmissione senza fili
PC, sensori, pompe, valvole, comunicazione senza fili dei tester
SCADA senza fili
Esempio di applicazione
