| Luogo di origine: | La Cina |
|---|---|
| Marca: | KSE |
| Certificazione: | UL, ISO |
| Quantità di ordine minimo: | 5 |
| Prezzo: | Negociate |
| Imballaggi particolari: | standard |
| Tempi di consegna: | 3-35 giorni |
| Termini di pagamento: | T / T, PayPal, Western Union |
| Capacità di alimentazione: | 1000000pcs/month |
| strato: | A più strati | colore: | verde |
|---|---|---|---|
| Dimensioni: | Facoltativo | Spessore: | Facoltativo |
| Evidenziare: | multistrato circuito stampato,multi circuito di strato |
||

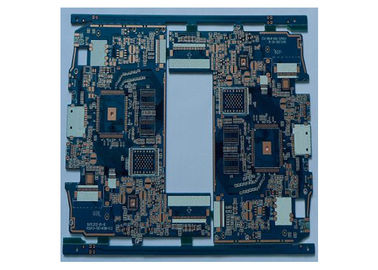

PWB per servizio a più strati del PWB di buona qualità del PWB dei prodotti di automazione di industria
La nostra fabbrica fornisce il servizio di PCBA e del PWB.
Come produttore professionista del circuito stampato, la nostra fabbrica del PWB sta mettendo a fuoco sulla produzione del PWB per più di 16 anni
Possiamo offrire 24 ore velocemente proviamo il servizio per PCBs a un solo lato e su due lati, 72 ore di servizio per 4 - 10 strati del PWB. La fabbrica ha ottenuto ISO9001: 2008 da DEKRA. Nel 2011, ottenuto UL e CQC. Nel 2013, passato a ISO/TS16949 da DEKRA anche.
Prego inviici il gerber nel formato di RS274X per la citazione.
Dettagli
Nome di prodotto: Bordo molle e duro
Spessore dello strato: 1.6MM
Numero degli strati del PWB: sei strati (4 strati per i bordi duri e 2 strati per i bordi molli)
Tipo trattato: Shen Jin
Linea larghezza minima/interlinea: 0.05/0.05MM
Apertura minima: 0.1MM
Punti di controllo speciali: linee sottili
Abilità
| Oggetto | Parametri tecnici | Osservazioni | ||
| Linea larghezza minima (mil) | 3/4 | Le linee parziali 3mil è permessa | ||
| Min. Space (mil) | 3/4 | Le linee parziali 3mil è permessa | ||
| Larghezza di Min. Annular Ring (mil) | VIAS: 3mil | La larghezza rimanente dell'anello significa la distanza fra il bordo del foro alla periferia dell'anello | ||
| Fori componenti: 6mils | ||||
|
Min. Hole Size
|
Spessore del bordo<2> | 0.1mm | Si riferisce al foro finito | |
| Bordo Thickness>=2.0mm | Allungamento<> | Si riferisce al foro finito | ||
| Max. Board Thickness | Singolo e doppio parteggiati | 5.0mm | ||
| A più strati | 5.0mm | |||
|
Min. Board Thickness
|
Singolo e doppio parteggiati | 0.2mm | ||
| A più strati | 4 strati: 0.4mm, 6 strati: 0.7mm, 8 strati: 1.1mm, 10 strati: 1.6mm | |||
| Max. Board Size | Singolo e doppio parteggiati | 650 x 1100mm | ||
| A più strati | 650 x 1100mm | |||
| Distanza fra la linea al bordo del bordo | Profilo: 0.25mm | |||
| V-CUT: 0.4mm | ||||
| Max. Layers | 18 strati | |||
| Maschera della lega per saldatura | Finestra della maschera (mil) | 2/4 | ||
| Ponte della maschera (mil) | 6 | |||
| Colore | Il nero bianco blu rosso giallo verde | |||
| Leggenda | Linea larghezza minima (mil) | 5/8 | ||
| Colore | Bianco, nero, giallo, ect. | |||
| Placcatura di superficie | HAL (con Pb libero), Ni/Au placcato, AG, IMM Ni/Au, Sn dell'IMM, AG, OSP ecc. | |||
| Tolleranza finita di spessore del bordo: |
0.2mm T<0>
T≥0.8mm, ±8% |
|||
