| Luogo di origine: | La Cina |
|---|---|
| Marca: | Lensen |
| Numero di modello: | LS-V25000 |
| Quantità di ordine minimo: | 2PCS |
| Prezzo: | Negotiation |
| Imballaggi particolari: | scatola |
| Tempi di consegna: | 3-7days |
| Termini di pagamento: | T / T, unione occidentale |
| Capacità di alimentazione: | 1000pcs/month |
| Output di forza motrice: | 25W | Distanza: | 20km |
|---|---|---|---|
| Materiale dell'intelaiatura: | Di alluminio | Frequenza: | 150MHz |
| Audio tipo: | Analogo | ||
| Evidenziare: | Modem radio senza fili di VHF,modem radio senza fili 150MHz,modulo radiofonico senza fili 25W |
||

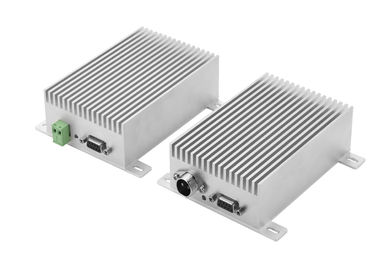

radio Marine Wireless Monitoring del modem 150MHz della radio VHF 25W audio
Modem radio dell'output di forza motrice di LS-V25000 25W.
Sosteniamo RS232, RS485 o interfaccia di TTL, potete scegliere uno
È GIUSTO da trasmettere i dati o la voce
Per la trasmissione dei dati, suo di baud rate è 1200bps o 2400bps.
Io: Caratteristiche:
1. Uscita di alto potere: 25W
2. Distanza di trasmissione lunga: fino a 20km
3. Banda della banda 150MHz di VHF o banda 230MHz o 450MHz
4. Trasmissione dei dati, trasmissione vocale sia giusta
5. Doppio PLL, doppio VCO, alta affidabilità
6. Funzione del VOX
II. scheda di dati
, Indice generale
●frequenza: La banda di frequenza di frequenza ultraelevata e di VHF (150MHz, 230MHz), può immagazzinare circa 400 canali
●tolleranza di frequenza: ±2.5ppm
●Gioco di Manica: 25 chilocicli
●impedenza dell'antenna: 50Ω
●temperatura dell'ambiente: - ℃ 35 ℃~+75
●moduli il modo: MSK
●di baud rate dell'aria: 1200bps/2400bps
B, indice del ricevitore
●sensibilità: ≤0.25uV
●rapporto segnale di ignal (SNR): ≤-50dB
●Selettività a canale adiacente: ≥70dB
●Inter interferenza di modulazione: ≥70dB
●Immunità spuria del respouse: ≥70dB
C, indice del trasmettitore
●Trasmetta il potere: 25W
●moduli la distorsione: ≤3%
●modulazione di frequenza residua: ≤-48dB
●deviazione di frequenza: ≤5KHz
●rapporto di potere di orto-Manica: ≤-70dB
●potere smarrito: ≤5uW
●Distanza di rf: 20km (potere di 25W rf all'aperto)
D, alimentazione elettrica
●CC: 12 V (±10%)
●attesa corrente: ≤ 1 6 0 m. A
●trasmissione corrente: ≤ 6 A (trasmetta il potere 25W)
E, dimensione:
128*108*28mm
III. Pin Definition
| Connettore | Pin No. | Nome di Pin | Descrizione | Osservazioni |
| Collegamento di potere | 1 | VCC | CC: 12V |
Prego potere di uso CC 12V, più di 8A |
| 2 | Terra | Terra dell'alimentazione elettrica | ||
| Collegamento del segnale | 1 | TTL (TxD) | TxD di TTL | |
| 2 | RxD (A) |
RxD di RS-232 RS-485 A |
RS-232, RS-485, TTL, soltanto uno valido | |
| 3 | TXD (B) |
TxD di RS-232 RS-485 B |
RS-232, RS-485, TTL, soltanto uno valido | |
| 4 | TTL (RxD) | RxD di TTL | ||
| 5 | Terra | Terra di segnale | ||
| 6 | PPTT | L'audio trasmissione permette a | A basso livello è per trasmettere | |
| 7 | MIC | Input di segnale audio | Input del microfono, sensibilità 10mV di modulazione | |
| 8 | PS | Uscita del segnale audio | Uscita 8ohm 0.5W dell'amplificatore audio | |
| 9 | QUADRATO | Ricezione del controllo del segnale | Ricezione del segnale portante, alto livello |
Applicazione di LS-V25000
Salvataggio, controllo marino
traffico pubblico
controllo automatico industriale
programma di energia elettrica
monitor di tutela dell'acqua
raccolta del segnale e trasmissione del sistema ferroviario
controllo del trasporto e di estrazione dell'olio
misura del pozzo d'acqua o del petrolio
monitoraggio idrologico
monitoraggio della stazione metereologica
protezione delle foreste
costruzione intelligente
geologico perlustri
posizione mobile
addestramento militare
