Frequenza: | 433/470 | Output di forza motrice: | 1W |
---|---|---|---|
Distanza: | 2-3km | Input: | un ingresso/uscita di 5 schiavi |
Uscita: | 16DI16DO | Protocollo: | MODBUS RTU |
Applicazione: | Controllo senza fili dello SpA | Comunicazione: | Rispecchiarsi dell'ingresso/uscita |
Evidenziare: | Io O che rispecchia il modulo di Modbus RTU,modulo di 2km Modbus RTU,Modbus RTU a distanza fuori da controllo |
Ingresso/uscita a distanza di Lora Wireless RTU che rispecchia controllo DI ACCENSIONE della radio di controllo 2km
Lato matrice 16DI16DO da collegarsi con lo SpA.
Lo schiavo che il lato là è 5 punti, alcuni posti ha 2DI2DO, alcuni posti ha 4DI4DO.

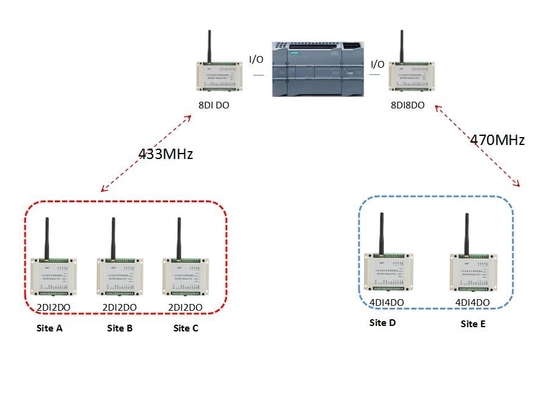

La nostra soluzione sta usando due gruppi di sistema di controllo senza fili di RTU
Un lato del padrone del gruppo usa LS-RDIO0808, un uso LS-RDIO0202 di 3 schiavi.
L'altro padrone del gruppo usa LS-RDIO0808, 2 schiavi, ciascuno usa LS-RDIO0202.
Parametro LS-RDIO0808
Parametro | |
Output di forza motrice: | versione 1W o 100mW |
Alimentazione elettrica: | 9V-30V (scelga solitamente la CC LA CC 24V o 12V) |
Distanza di controllo: | 3km o (versione di 1km) |
Di baud rate: | 1200bps |
Ricezione della sensibilità: | -123dBm@1200bps, -118dbm (9600bps) |
Rete | |
Rete: | Punto a punto e punto-multipunto |
Descrizione del porto | |
Input: | 8 DI attivi (passivi su misura) |
Uscita: |
8 uscite passive del relè, carico massimo AC250V/5A, DC30V/5A del contatto (L'uscita attiva 0-5V ha personalizzato) |
Porta di comunicazione | RS485 (RS485 senza fili personalizzano) |
Corrente | |
Trasmetta corrente: | <600ma> |
Ricezione della corrente: | <50ma> |
Generalità | |
Frequenza: | 400, 450, 470 o altro bande di 433MHz, |
Manica nessun: | 16 canali, possono cambiare tramite DIP switch |
Proprietà fisiche | |
Dimensione: | 145×90×40 (millimetro) |
Connettore dell'antenna: | SMA, antenna del veicolo con il cavo di 1.5m |
Temperatura: | -35℃~+75℃ (industriale) |
Montaggio del metodo: | Ferrovia industriale a 3,5 pollici standard di cooperativa |
Parametro LS-RDIO0404
Parametro | |
Output di forza motrice: | versione 1W o 100mW |
Alimentazione elettrica: | 9V-30V (scelga solitamente la CC LA CC 24V o 12V) |
Distanza di controllo: | 2-3km LOS o (<1km version=""> |
Di baud rate: | difetto 2400bps |
Ricezione della sensibilità: | -123dBm@1200bps, -118dbm (9600bps) |
Rete | |
Rete: | Punto a punto ed indicare i multipoints |
Descrizione del porto | |
Input: | 4 input attivi digitali (passivo personalizza) |
Uscita: |
4 uscite del relè, carico massimo AC250V/5A, DC30V/5A del contatto (le uscite attive 0-5V personalizzano) |
Porta di comunicazione | RS485 (RS485 senza fili personalizzano) |
Corrente | |
Trasmetta corrente: | <600ma> |
Ricezione della corrente: | <50ma> |
Generalità | |
Frequenza: | 450, 470 o altro bande di 433MHz, |
Manica nessun: | 16 canali, possono cambiare tramite DIP switch |
Proprietà fisiche | |
Dimensione: | 115×90×40 (millimetro) |
Connettore dell'antenna: | SMA, antenna del veicolo con il cavo di 1.5m |
Temperatura: | 35℃~+75℃ (industriale) |
Montaggio del metodo: | Ferrovia industriale a 3,5 pollici standard di cooperativa |
Parametro LS-RDIO0202
Parametro | |
Output di forza motrice: | versione 1W (o 100mW) |
Alimentazione elettrica: | 9V-30V (scelga solitamente la CC LA CC 24V o 12V) |
Distanza di controllo: | versione di 1km o (di 3km) |
Di baud rate: | 1200bps |
Ricezione della sensibilità: | -123dBm@1200bps, -118dbm (9600bps) |
Rete | |
Rete: | Punto a punto e punto-multipunto |
Protocollo: | Protocollo di Modbus RTU |
Descrizione del porto | |
Input: | 2 input attivi (passivo personalizza), isolati |
Uscita: |
2 uscite passive del relè, isolate contatto loadAC250V/5A massimo, DC30V/5A (le uscite attive 0-5V personalizzano) |
Porta di comunicazione | RS485 (RS485 senza fili personalizzano) |
Corrente | |
Trasmetta corrente: | <600ma> |
Ricezione della corrente: | <50ma> |
Generalità | |
Frequenza: | 400, 450, 470 o altro bande di 433MHz, |
Manica nessun: | 16 canali, possono cambiare tramite DIP switch |
Proprietà fisiche | |
Dimensione: | 115×90×40 (millimetro) |
Connettore dell'antenna: | SMA, antenna del veicolo con il cavo di 1.5m |
Temperatura: | -35℃~+75℃ (industriale) |
Montaggio del metodo: | Ferrovia industriale a 3,5 pollici standard di cooperativa |
