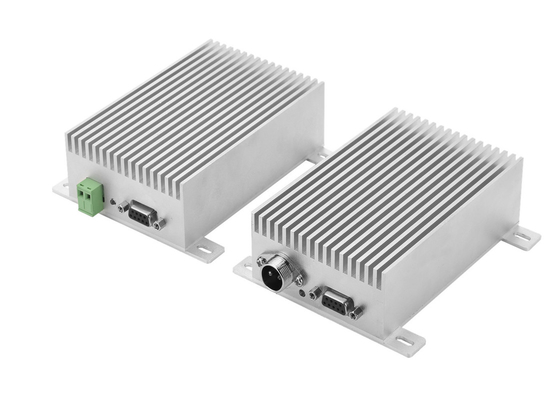

25 VHF senza fili del trasferimento di dati di pubblicazione periodica del modem di dati di watt 150MHz Marine Radio 20km
Introduzione generale
per trasmettere i dati di serie o voce
Banda 150MHz o 230MHz di VHF
Banda di frequenza ultraelevata
Indichi prego quando ordinate
Porta seriale RS232 o RS485, TTL
Distanza 20km di controllo
Applicazione di LS-V25000
Salvataggio, controllo marino
traffico pubblico
controllo automatico industriale
programma di energia elettrica
monitor di tutela dell'acqua
raccolta del segnale e trasmissione del sistema ferroviario
controllo del trasporto e di estrazione dell'olio
misura del pozzo d'acqua o del petrolio
monitoraggio idrologico
monitoraggio della stazione metereologica
protezione delle foreste
costruzione intelligente
geologico perlustri
posizione mobile
addestramento militare
Parametro
| Parametro |
| Output di forza motrice: |
25W |
| Distanza: |
20km |
| Di baud rate: |
1200/2400 programmabile |
| Spazio di Manica: |
12.5KHz |
| Larghezza di banda: |
<25khz>
|
| Ricezione della sensibilità |
-114dBm@1200bps, -107dbm (9600bps) |
| Compatibile con |
| Serie di LS-V |
| Potere |
| Alimentazione elettrica: |
12V CC (difetto) |
| Corrente di trasmissione: |
<6a>
|
| Ricezione della corrente: |
<160ma>
|
| Sonno corrente: |
<1ma>
|
| Generalità |
| Modulazione: |
MSK |
| Frequenza: |
150MHz o 230MHz |
| Formato di dati: |
8N1, 8EI, 8O1 programmabili, o altro personalizzano |
| Manica no: |
Scritto da software |
Caratteristiche:
1. Uscita di alto potere: 10W o 25W
2. Distanza di trasmissione lunga: fino a 20km
3. Banda della banda 150MHz di VHF o banda 230MHz o 450MHz
4. Trasmissione dei dati
5. Doppio PLL, doppio VCO, alta affidabilità
Scheda di dati
, Indice generale
●frequenza: La banda di frequenza di frequenza ultraelevata e di VHF (150MHz, 230MHz), può immagazzinare circa 400 canali
●tolleranza di frequenza: ±2.5ppm
●Gioco di Manica: 25 chilocicli
●impedenza dell'antenna: 50Ω
●temperatura dell'ambiente: - ℃ 35 ℃~+75
●moduli il modo: MSK
●di baud rate dell'aria: 1200bps/2400bps
B, indice del ricevitore
●sensibilità: ≤0.25uV
●rapporto segnale di ignal (SNR): ≤-50dB
●Selettività a canale adiacente: ≥70dB
●Inter interferenza di modulazione: ≥70dB
●Immunità spuria del respouse: ≥70dB
C, indice del trasmettitore
●Trasmetta il potere: 25W
●moduli la distorsione: ≤3%
●modulazione di frequenza residua: ≤-48dB
●deviazione di frequenza: ≤5KHz
●rapporto di potere di orto-Manica: ≤-70dB
●potere smarrito: ≤5uW
●Distanza di rf: 20km (potere di 25W rf all'aperto)
D, alimentazione elettrica
●CC: 12 V (±10%)
●attesa corrente: ≤ 1 6 0 m. A
●trasmissione corrente: ≤ 6 A (trasmetta il potere 25W)
E, dimensione:
128*108*28mm
Pin Definition
| Connettore |
Pin No. |
Nome di Pin |
Descrizione |
Osservazioni |
| Collegamento di potere |
1 |
VCC |
CC: 12V |
Prego potere di uso
CC 12V, più di 8A
|
| |
2 |
Terra |
Terra dell'alimentazione elettrica |
|
| Collegamento del segnale |
1 |
TTL (TxD) |
TxD di TTL |
|
| |
2 |
TxD (A) |
TxD di RS-232
RS-485 A
|
RS-232, RS-485, TTL, soltanto uno valido |
| |
3 |
RxD (B) |
RxD di RS-232
RS-485 B
|
RS-232, RS-485, TTL, soltanto uno valido |
| |
4 |
TTL (RxD) |
RxD di TTL |
|
| |
5 |
Terra |
Terra di segnale |
|
| |
6 |
PPTT |
L'audio trasmissione permette a |
A basso livello è per trasmettere |
| |
7 |
MIC |
Input di segnale audio |
Input del microfono, sensibilità 10mV di modulazione |
| |
8 |
PS |
Uscita del segnale audio |
Uscita 8ohm 0.5W dell'amplificatore audio |
| |
9 |
QUADRATO |
Ricezione del controllo del segnale |
Ricezione del segnale portante, alto livello |
