Introduzione

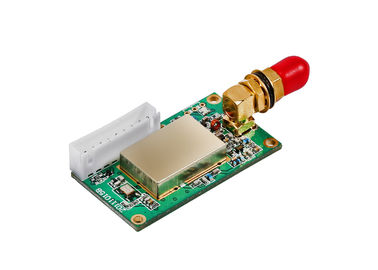

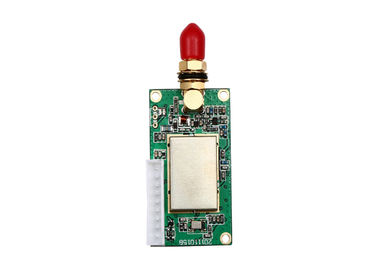

LS-U100 è un modulo di dati della banda 100mW di frequenza ultraelevata. Trasmette intorno 1KM LOS. Questo modulo adotta la trasmissione trasparente. Gli utenti non hanno bisogno di alcuna conoscenza di programma. Progettato con il TI CC1020 e MCU ad alta velocità di IC di buona prestazione, LS-U100 è un ricetrasmettitore eccellente di rf. Presenta il vantaggio di piccola dimensione, basso consumo energetico, distanza di trasmissione lunga ed anche, forte abilità anti-interferenza.

Parametro:

• Output di forza motrice: CC 5V
• Potere di rf: 100mW
• Di baud rate dell'aria: 1,200/2,400/4,800/9,600/19,200bps scelgono uno
• Di baud rate dell'interfaccia: 1,200/2,400/4,800/9,600/19,200bps programmabile
• Banda di frequenza: 433, 450, 470, 868, 915 o DOTTRINA altre
• Interfaccia: RS-232/RS-485/TTL
• Modo di comunicazione: in semiduplex
• Manica: 8 (difetto), 16/32 (su misura)
• Ricevi la corrente: <40ma>
• Ricevi la sensibilità: -123dBm @ 1,200bps); -118dBm @ 9,600bps)
• Corrente di trasmissione: <100ma>
• Gamma di linea di mira di rf: 600m (BER= 10-5@9600bps);
• 1,000m (BER=10-5 @ 1,200bps)
• Dimensione: 47 x 26 x 10mm (senza porto dell'antenna)

• PRESTAZIONE
  Output di forza motrice:	100mW
  Gamma di linea di mira di rf:	1000m@1200bps; 600m@9600bps
  Tasso effettivo di rf:	1200/2400/4800/9600/19200bps
  Manica dello spazio:	1MHz (predefinito), (personalizzazione 12.5/25KHz)
  Larghezza di banda:	<25khz>
  Sensibilità del ricevitore:	-120dBm@1200bps, -115dbm (9600bps)
  Formato di dati:	8N1, 8E1, 8O1 (personalizzi)
  COMPATIBILITÀ
  LS-UN10, LS-U100, LS-U1000, serie LS-UN5000
  POTERE
  Tensione di rifornimento:	CC 5V
  Trasmetta la corrente:	<40ma>
  Ricevi la corrente:	<20ma>
  Corrente di sonno:	<20ua>
  GENERALITÀ
  Modo di comunicazione:	In semiduplex
  Banda di frequenza:	400MHz, o 450MHz, 470MHz
  Modulazione di frequenza	FSK/GFSK
  Manica:	8 (difetto), 16/32/64 (facoltativo)
  Interfaccia:	TTL, RS232, RS485 (scelga uno)
  PROPRIETÀ FISICHE
  Dimensione:	47mm×26mm×10mm (a parte la base dell'antenna ed il perno di dati)
  Peso:	20g
  Base dell'antenna:	50Ω, SMA
  Temperatura di funzionamento:	Industriale: - 40℃~+85℃ (TCXO)
  Stabilità di frequenza:	industriale di ±2.5ppm



Applicazione:

• Controllo senza fili a macchina facente la coda
• Segno dell'esposizione di LED LED
• Automazione di fabbrica
• Dispositivo della maniglia
• Impianto di irrigazione
• RS485 alla radio
• Controllo di robotica
• Automazione della casa


  Definizione di Pin (perno 9)




Configurazione di Manica:

Ogni canale ha suo punto a frequenza fissa che è pre-scrive a MCU in fabbrica. Ciò che segue è la tavola di configurazione per il nostro modulo comune. Se avete bisogno di altri punti di frequenza, dica prego le nostre vendite quando ordinate.




Installi la dimensione:


Come collegarsi con il PC



Esempio di applicazione
