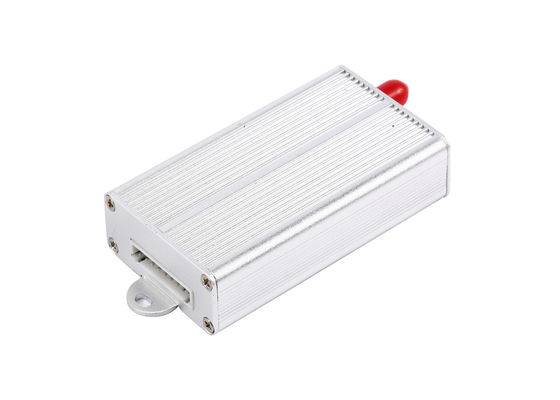

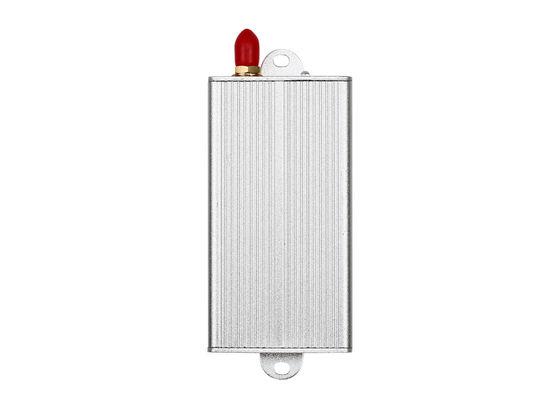

LS-U2000 Radio Dati Wireless 5km Modulo Trasmettitore Dati Wireless Modem Radio 433MHz
Introduzione:
LS-U2000 è un modem radio UHF da 2000mW, in grado di trasmettere in modalità wireless a 5-7 km LOS. Con un elegante e facile da fissare involucro in alluminio, porta seriale a 9 pin, è comodo per collegarsi ad altri dispositivi con interfaccia RS232, RS485 o TTL. Facile da installare, non necessita di programmazione, lunga distanza di trasmissione, nessun costo di comunicazione.
Parametro:
Potenza in uscita: 5V
Potenza RF: 2W
Velocità di trasmissione dati via radio: 1.200/2.400/4.800/9.600/19.200 bps, sceglierne uno
Velocità di trasmissione dati interfaccia: 1.200/2.400/4.800/9.600/19.200 bps programmabile
Banda di frequenza: 433, 450, 470 o altre
Interfaccia: RS-232/RS-485/TTL/USB
Modalità di comunicazione: Half-duplex
Canale: 8 (predefinito), 16/32 (personalizzato)
Corrente di ricezione:<50mA (collegamento TTL)
Sensibilità di ricezione: -123dBm @ 1.200bps); -118dBm @ 9.600bps)
Corrente di trasmissione:<1.4A
Portata RF in linea di vista: 5 km (BER=10-5@9600bps); 7 km (BER=10-5 @ 1.200bps)
Dimensioni: 80*45*20mm (senza porta antenna)
| PRESTAZIONI |
| Potenza in uscita: |
2W |
| Portata RF in linea di vista: |
7km@1200bps; 5km@9600bps |
| Velocità effettiva RF: |
1200/2400/4800/9600/19200bps |
| Canale spaziale: |
1MHz (Predefinito), (personalizzazione 12.5/25KHz) |
| Larghezza di banda: |
<25KHz |
| Sensibilità del ricevitore: |
-123dBm@1200bps, -118dbm(9600bps) |
| Formato dati: |
8N1, 8E1, 8O1 (personalizzato) |
| COMPATIBILITÀ |
| Serie LS-UN10, LS-UN100, LS-U1000, LS-U2000, LS-UN5000 |
| ALIMENTAZIONE |
| Tensione di alimentazione: |
5V CC o 12V personalizzato |
| Corrente di trasmissione: |
<600mA |
| Corrente di ricezione: |
<45mA |
| Corrente di riposo: |
<20uA |
| GENERALE |
| Modalità di comunicazione: |
Half-duplex |
| Banda di frequenza: |
433MHz o 400MHz, o 450MHz, 470MHz |
| Modulazione di frequenza |
FSK/GFSK |
| Canale: |
8 (predefinito), 16/32/64 (opzionale) |
| Interfaccia: |
TTL, RS232, RS485 (sceglierne uno) |
| PROPRIETÀ FISICHE |
| Dimensioni: |
80mm×45mm×20mm
(esclusa la base dell'antenna e il pin dati) |
| Peso: |
300g |
| Base antenna: |
50Ω, SMA |
| Temperatura di esercizio: |
Industriale:-40℃~+85℃(TCXO) |
| Stabilità di frequenza: |
±2.5ppm Industriale |
Applicazione:
Controllo wireless della macchina per l'attesa
Lettura automatica del contatore
Display a LED/Segnale LED
Monitoraggio wireless PTZ
Automazione industriale
Dispositivo portatile
Controllo dell'irrigazione
Telemetria dati
Controllo robotica
Domotica
Definizione dei pin:
| Pin No. |
Segnale
Nome
|
Funzione |
Livello |
Connessione con il terminale |
Note |
| 1 |
GND |
Massa dell'alimentazione |
|
Massa |
|
| 2 |
VCC |
Alimentazione CC |
5V |
|
|
| 3 |
RxD/TTL |
Ricezione dati |
TTL |
TxD |
|
| 4 |
TxD/TTL |
Trasmissione dati |
TTL |
RxD |
|
| 5 |
SGND |
Segnale |
|
|
|
| 6 |
A (TXD) |
A di RS-485 (TxD di RS-232) |
|
A(RxD) |
|
| 7 |
B (RXD) |
B di RS-485 (RxD di RS-232) |
|
B(TxD) |
| 8 |
SLEEP |
Controllo sleep |
TTL |
Segnale sleep |
Livello basso valido |
| 9 |
TEST |
Test di fabbrica |
|
|
|
