I dati senza fili LS-U2000 radiotrasmettono il modem radio senza fili del modulo di trasmettitore di dati di 5km 433MHz
Introduzione:

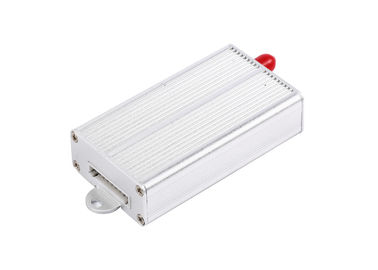

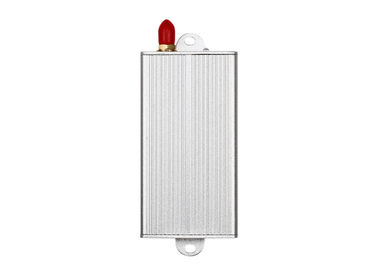

LS-U2000 è un modem radio della banda 2000mW di frequenza ultraelevata, può trasmettere 5-7km LOS senza fili. Con l'intelaiatura di alluminio della facile--correzione ed elegante, 9 appuntano la porta seriale, per voi è conveniente collegarsi con altri dispositivi che hanno interfaccia di RS232, di RS485 o di TTL. Facile installare, nessun programma ha avuto bisogno di, distanza di trasmissione lunga, nessuna tassa di comunicazione.
Parametro:
Output di forza motrice: 5V
Potere di rf: 2W
Di baud rate dell'aria: 1,200/2,400/4,800/9,600/19,200bps scelgono uno
Di baud rate dell'interfaccia: 1,200/2,400/4,800/9,600/19,200bps programmabile
Banda di frequenza: 433, 450, 470 o altri
Interfaccia: RS-232/RS-485/TTL/USB
Modo di comunicazione: In semiduplex
Manica: 8 (difetto), 16/32 (su misura)
Ricevi la corrente: <50ma>
Ricevi la sensibilità: -123dBm @ 1,200bps); -118dBm @ 9,600bps)
Corrente di trasmissione: <1>
Gamma di linea di mira di rf: 5km (BER= 10-5@9600bps); 7km (BER=10-5 @ 1,200bps)
Dimensione: 80*45*20mm (senza porto dell'antenna)
| PRESTAZIONE |
| Output di forza motrice: |
2W |
| Gamma di linea di mira di rf: |
7km@1200bps; 5km@9600bps |
| Tasso effettivo di rf: |
1200/2400/4800/9600/19200bps |
| Manica dello spazio: |
1MHz (predefinito), (personalizzazione 12.5/25KHz) |
| Larghezza di banda: |
<25khz>
|
| Sensibilità del ricevitore: |
-123dBm@1200bps, -118dbm (9600bps) |
| Formato di dati: |
8N1, 8E1, 8O1 (personalizzi) |
| COMPATIBILITÀ |
| LS-UN10, LS-UN100, LS-U1000, LS-U2000, serie LS-UN5000 |
| POTERE |
| Tensione di rifornimento: |
la CC 5V o 12V personalizza |
| Trasmetta la corrente: |
<600ma>
|
| Ricevi la corrente: |
<45ma>
|
| Corrente di sonno: |
<20ua>
|
| GENERALITÀ |
| Modo di comunicazione: |
In semiduplex |
| Banda di frequenza: |
433MHz o 400MHz, o 450MHz, 470MHz |
| Modulazione di frequenza |
FSK/GFSK |
| Manica: |
8 (difetto), 16/32/64 (facoltativo) |
| Interfaccia: |
TTL, RS232, RS485 (scelga uno) |
| PROPRIETÀ FISICHE |
| Dimensione: |
80mm×45mm×20mm
(a parte la base dell'antenna ed il perno di dati) |
| Peso: |
300g |
| Base dell'antenna: |
50Ω, SMA |
| Temperatura di funzionamento: |
Industriale: - 40℃~+85℃ (TCXO) |
| Stabilità di frequenza: |
industriale di ±2.5ppm |
Applicazione:
Controllo senza fili a macchina facente la coda
Lettura automatica del contatore
Segno dell'esposizione di LED LED
Monitoraggio senza fili di PTZ
Automazione di fabbrica
Dispositivo della maniglia
Controllo di irrigazione
Telemetria di dati
Controllo di robotica
Automazione della casa
Definizione di Pin:
| Pin no. |
Segnale
Nome
|
Funzione |
Livello |
Collegamento con il terminale |
Osservazioni |
| 1 |
Terra |
Messa a terra dell'alimentazione elettrica |
|
Terra |
|
| 2 |
VCC |
CC dell'alimentazione elettrica |
5V |
|
|
| 3 |
RxD/TTL |
Ricezione di dati |
TTL |
TxD |
|
| 4 |
TxD/TTL |
Trasmissione di dati |
TTL |
RxD |
|
| 5 |
SGND |
Segnale |
|
|
|
| 6 |
A (TXD) |
A di RS-485 (TxD di RS-232) |
|
A (RxD) |
|
| 7 |
B (RXD) |
B di RS-485 (RxD di RS-232) |
|
B (TxD) |
| 8 |
SONNO |
Controllo di sonno |
TTL |
Segnale di sonno |
Valido a basso livello |
| 9 |
PROVA |
Prova di fabbrica |
|
|
|
