| Luogo di origine: | La Cina |
|---|---|
| Marca: | Lensen |
| Numero di modello: | LS-LR-DTU30 |
| Quantità di ordine minimo: | 2PCS |
| Prezzo: | Negotiation |
| Imballaggi particolari: | Cartone standard |
| Tempi di consegna: | 2-6 giorni |
| Termini di pagamento: | Western union, T/T |
| Capacità di alimentazione: | 6000pcs/month |
| output di forza motrice: | 1W | Distanza: | 5KM |
|---|---|---|---|
| Porto: | RS485 | recinzione: | Alluminio |
| colore: | Black | chip: | SX1278 |
| Evidenziare: | Modulo della radio di LORA,modulo dell'ingresso di lora |
||

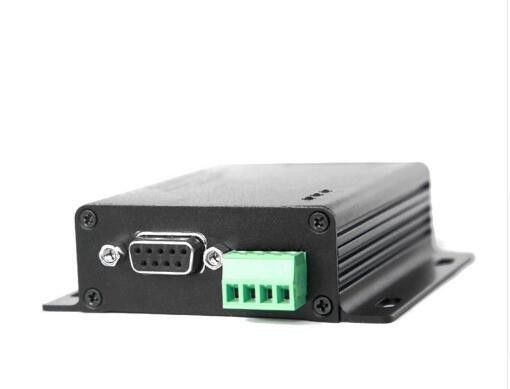

ricevitore senza fili del trasmettitore del modulo rf di frequenza ultraelevata di LoRa SX1278 del ricetrasmettitore RS485 di 433MHz rf DTU
Introduzioni di DTU
LS-LR-DTU30 è un 433MHz, unità di trasmissione dei dati senza fili del industriale-grado 1W con l'alta stabilità. Il DTU usa SX1278 il chip principale, la trasmissione di spettro di diffusione di LORA, uscita del livello RS232/485. Il DTU adotta l'algoritmo ciclico efficiente di codifica correttiva dell'interfogliatura, che ha l'alta efficienza di codifica e buona abilità correttiva. Nel caso di interferenza improvvisa, il DTU può correggere i pacchetti di dati interrotti ed il correttivo continuo massimo è 64bit, che notevolmente migliora l'abilità del DTU e la distanza di trasmissione diblocco ed in assenza dell'algoritmo correttivo, questo pacchetto di errore può essere scartato soltanto. Facendo uso dello spettro di diffusione di LORA la tecnologia fa il modulo avere una distanza più lunga di comunicazione.
LS-LR-DTU30 ha due generi di modi di funzionamento e può essere commutato una volta avuto bisogno di. Il tipo di trasmissione trasparente è uso per la trasmissione trasparente di dati. Il modo di configurazione è uso per il cambiamento dei parametri di comunicazione del DTU.
La frequenza operativa LS-LR-DTU30 è 410MHz ~ 441MHz, complessivamente 32 canali, l'intervallo di ogni canale è 1M.
Parametro elettrico:
| No. | Oggetto | Dettagli di parametro | Descrizione |
| 1 | Dimensione | 82 * 62 *25mm | Senza antenna |
| 2 | Peso | 133g | Senza antenna |
| 3 | Banda di frequenza | Difetto: 433MHz |
410~441MHz canale: 32, 433±5MHz (raccomandato) |
| 4 | Abitazione | Lega di alluminio | Il nero |
| 5 | Connettore |
RS485: 1*4*3.81mm RS232: DB9 |
Avvitamento DB9 standard, foro |
| 6 | Tensione di rifornimento | 8 ~ CC 28V | Nota: la tensione più superiore a 28V è vietata |
| 7 | Livello di comunicazione | RS232/RS485 | Disponibile per RS232 e RS485 |
| 8 | Gamma di operazione | 3000m |
Condizione di prova: chiaro e spazio all'aperto & 20dBm, guadagno dell'antenna: 5dBi, altezza: > 2m, tasso di dati anemobarometrici: 2.4kbps |
| 9 | Potere di trasmissione | Massimo 30dBm | Circa 1W, può essere configurato a 20, 17, 14, 10dBm |
| 10 | Sensibilità in ricezione | -130dBm/2.4kbps | La sensibilità ha niente a che fare con e la sincronizzazione di baud rate |
| 11 | Tasso di dati anemobarometrici | 2.4kbps | Può essere configurato a 0,3, 1,2, 2,4, 4,8, 9,6, 19.2kbps |
| 12 | Corrente standby | 14mA | Modo 3 (alimentazione elettrica: 12V) |
| 13 | Corrente di trasmissione | 126mA/20dBm | >300mA (raccomandato) |
| 14 | Ricezione della corrente | 28mA | 12V |
| 15 | Interfaccia di comunicazione | RS232/RS485 |
8N1, 8E1, 8O1 Otto generi di di baud rate di UART, dal 1200 a 115200 bps (difetto: 9600) |
| 16 | Determinare modo | RS232/RS485 | Può essere configurato tirata in opposizione/alta, aperto scolo |
| 17 | Lunghezza di trasmissione | un amplificatore da 512 byte | 58 byte per pacchetto |
| 18 | Ricezione della lunghezza | un amplificatore da 512 byte | 58 byte per pacchetto |
| 19 | Indirizzo | 65536 indirizzi configurabili | Facile per la rete, la radiodiffusione e la trasmissione fissa |
| 20 | Supporto di RSSI | Elaborazione intelligente incorporata | - |
| 21 | Tipo dell'antenna | SMA-K | Foro esterno del filo |
| 22 | Temperatura di funzionamento | -40 ~ +85℃ | Grado industriale |
| 23 | Umidità di funzionamento | 10% ~ 90% | Umidità relativa, nessuna condensazione |
| 24 | Temperatura di stoccaggio | -40 ~ +125℃ |
Grado industriale
|
DTU che prestabilisce
| Tipo numero di DTU |
frequenza di lavoro (Megahertz) |
Indirizzo di identificazione (SFORTUNA) |
Canale della fabbrica |
Tasso di aria (Kilobits) |
Tasso della porta seriale (Bps) |
Formato della porta seriale |
Potere di trasmissione (Mw) |
| LS-LR-DTU30 | 433,00 | 0x1234 | 23channel | 2,4 | 9600 | 8N1 | 1000 |
Modi di lavoro
Il modulo ha due modi operativi, che possono essere osservati dall'indicatore di RISISTEMAZIONE, dettagli è indicato nella seguente tavola:
| modi (0-1) | RISISTEMI l'indicatore luminoso | Introduzione di modo | Osservazioni |
| 0 modi di trasmissione trasparenti | fuori da | Porta seriale aperta, radio aperta, trasmissione trasparente | Il ricevitore deve essere nel modo 0 |
|
1 modo di configurazione |
su | I parametri di DTU possono essere configurati | Per maggiori informazioni vogliate vedono i parametri di lavoro |
