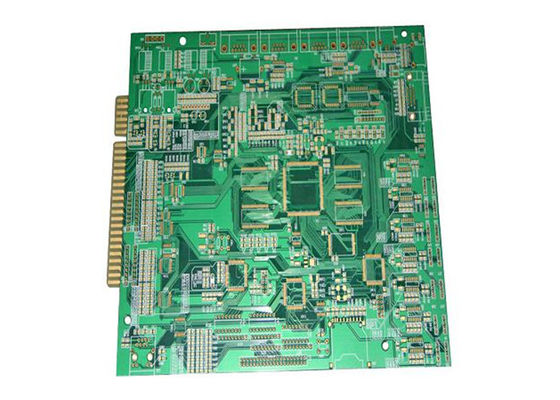

Circuito stampato a più strati dei prodotti di automazione 12 strati di durata della vita lunga

Informazioni di base
Luogo di origine: La Cina
Marca: KSE
Certificazione: UL, ISO
Quantità di ordine minimo: 5
Prezzo: Negociate
Imballaggi particolari: standard
Tempi di consegna: 3-35 giorni
Termini di pagamento: T / T, PayPal, Western Union
Capacità di alimentazione: 1000000pcs/month
strato: A più strati colore: verde
Dimensioni: Facoltativo Spessore: Facoltativo
Evidenziare:

multistrato circuito stampato

,

multi circuito di strato

PWB per servizio a più strati del PWB di buona qualità del PWB dei prodotti di automazione di industria



La nostra fabbrica fornisce il servizio di PCBA e del PWB.



Come produttore professionista del circuito stampato, la nostra fabbrica del PWB sta mettendo a fuoco sulla produzione del PWB per più di 16 anni



Possiamo offrire 24 ore velocemente proviamo il servizio per PCBs a un solo lato e su due lati, 72 ore di servizio per 4 - 10 strati del PWB. La fabbrica ha ottenuto ISO9001: 2008 da DEKRA. Nel 2011, ottenuto UL e CQC. Nel 2013, passato a ISO/TS16949 da DEKRA anche.

Prego inviici il gerber nel formato di RS274X per la citazione.



Dettagli

Spessore del bordo: 3.4mm

Strato: 12 strati

Trattamento di superficie: Oro di immersione

Spazio minimo del circuito: 0.1mm

Dimensione minima del foro: 0.25mm

Caratteristica: L1-L4, L5-L8, L9-L12



Abilità

Oggetto Parametri tecnici Osservazioni
Linea larghezza minima (mil) 3/4 Le linee parziali 3mil è permessa
Min. Space (mil) 3/4 Le linee parziali 3mil è permessa
Larghezza di Min. Annular Ring (mil) VIAS: 3mil La larghezza rimanente dell'anello significa la distanza fra il bordo del foro alla periferia dell'anello
Fori componenti: 6mils

Min. Hole Size



Spessore del bordo<2> 0.1mm Si riferisce al foro finito
Bordo Thickness>=2.0mm Allungamento<> Si riferisce al foro finito
Max. Board Thickness Singolo e doppio parteggiati 5.0mm
A più strati 5.0mm

Min. Board Thickness



Singolo e doppio parteggiati 0.2mm
A più strati 4 strati: 0.4mm, 6 strati: 0.7mm, 8 strati: 1.1mm, 10 strati: 1.6mm
Max. Board Size Singolo e doppio parteggiati 650 x 1100mm
A più strati 650 x 1100mm
Distanza fra la linea al bordo del bordo Profilo: 0.25mm
V-CUT: 0.4mm
Max. Layers 18 strati
Maschera della lega per saldatura Finestra della maschera (mil) 2/4
Ponte della maschera (mil) 6
Colore Il nero bianco blu rosso giallo verde
Leggenda Linea larghezza minima (mil) 5/8
Colore Bianco, nero, giallo, ect.
Placcatura di superficie HAL (con Pb libero), Ni/Au placcato, AG, IMM Ni/Au, Sn dell'IMM, AG, OSP ecc.
Tolleranza finita di spessore del bordo:

0.2mm

T<0>

T≥0.8mm, ±8%
