| Luogo di origine: | La Cina |
|---|---|
| Marca: | KSE |
| Certificazione: | UL, ISO |
| Quantità di ordine minimo: | 5 |
| Prezzo: | Negociate |
| Imballaggi particolari: | standard |
| Tempi di consegna: | 3-35 giorni |
| Termini di pagamento: | T / T, PayPal, Western Union |
| Capacità di alimentazione: | 1000000pcs/month |
| strato: | A più strati | colore: | verde |
|---|---|---|---|
| Dimensioni: | Facoltativo | Spessore: | Facoltativo |
| Evidenziare: | multistrato circuito stampato,multi circuito di strato |
||

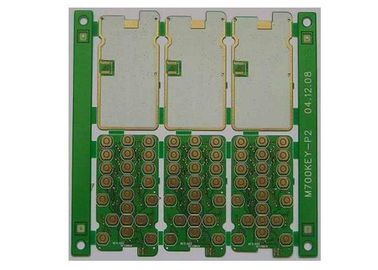

Come produttore professionista del circuito stampato, la nostra fabbrica del PWB sta mettendo a fuoco sulla produzione del PWB per più di 16 anni.
Così qui la raccomandiamo voi. Benvenuto per contattarci ed inviare la vostra indagine se avete bisogno del PWB, servizio di PCBA.
Dettagli
Spessore: 0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 2.0mm, 2.4mm, 3.0mm,
Spessore di rame: 1OZ, 2OZ, 3OZ facoltativo
Finitura superficia: HASL, HASL senza piombo, ENIG, OSP, dito dell'oro facoltativo
Contorno: Percorso di CNC, profilo di perforazione facoltativo
Maschera della lega per saldatura: facoltativo verde, blu, giallo, rosso e nero
Requisito tecnico: traccia minima: 4mil (0.1mm), foro minimo: 0.2mm (8mil),
La stalla di qualità, valuta competitivo
Abilità
| Oggetto | Parametri tecnici | Osservazioni | ||
| Linea larghezza minima (mil) | 3/4 | Le linee parziali 3mil è permessa | ||
| Min. Space (mil) | 3/4 | Le linee parziali 3mil è permessa | ||
| Larghezza di Min. Annular Ring (mil) | VIAS: 3mil | La larghezza rimanente dell'anello significa la distanza fra il bordo del foro alla periferia dell'anello | ||
| Fori componenti: 6mils | ||||
|
Min. Hole Size
|
Spessore del bordo<2> | 0.1mm | Si riferisce al foro finito | |
| Bordo Thickness>=2.0mm | Allungamento<> | Si riferisce al foro finito | ||
| Max. Board Thickness | Singolo e doppio parteggiati | 5.0mm | ||
| A più strati | 5.0mm | |||
|
Min. Board Thickness
|
Singolo e doppio parteggiati | 0.2mm | ||
| A più strati | 4 strati: 0.4mm, 6 strati: 0.7mm, 8 strati: 1.1mm, 10 strati: 1.6mm | |||
| Max. Board Size | Singolo e doppio parteggiati | 650 x 1100mm | ||
| A più strati | 650 x 1100mm | |||
| Distanza fra la linea al bordo del bordo | Profilo: 0.25mm | |||
| V-CUT: 0.4mm | ||||
| Max. Layers | 18 strati | |||
| Maschera della lega per saldatura | Finestra della maschera (mil) | 2/4 | ||
| Ponte della maschera (mil) | 6 | |||
| Colore | Il nero bianco blu rosso giallo verde | |||
| Leggenda | Linea larghezza minima (mil) | 5/8 | ||
| Colore | Bianco, nero, giallo, ect. | |||
| Placcatura di superficie | HAL (con Pb libero), Ni/Au placcato, AG, IMM Ni/Au, Sn dell'IMM, AG, OSP ecc. | |||
| Tolleranza finita di spessore del bordo: |
0.2mm T<0>
T≥0.8mm, ±8% |
|||
