| Luogo di origine: | La Cina |
|---|---|
| Marca: | LS |
| Certificazione: | CE |
| Numero di modello: | LS-TD4015 |
| Quantità di ordine minimo: | 1PC |
| Prezzo: | negociate |
| Imballaggi particolari: | standard |
| Tempi di consegna: | 3-6 giorni |
| Termini di pagamento: | T / T, Western Union, Paypal |
| Capacità di alimentazione: | 10000pcs |
| Input: | PT100, PT1000, CU50, CU100 | di uscita: | RS485 |
|---|---|---|---|
| Modo del montaggio: | Montaggio della Baccano-ferrovia | Alimentazione: | CC 24V |
| Evidenziare: | annuncio da del convertitore,audio convertitore universale dell'annuncio |
||
1. Introduzione generale

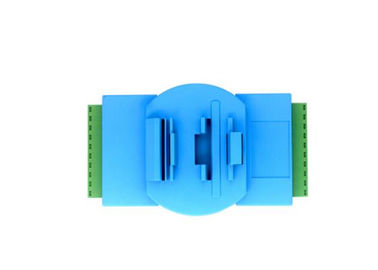

Il LS-TD4015 è un prodotto standard di acquisizione di RTD del grado industriale che sostiene PT100, PT1000, Cu50, Cu100, Ge53, BA1, il BA2, gli input di RTD del tre-cavo del canale R5000 e R500 6. L'interfaccia RS485 è optoelettronico isolata. La parte di acquisizione dell'ANNUNCIO è inoltre optoelettronico del modulo isolata. Adotta il protocollo standard di MODBUS RTU. Il reclamo con gli standard industriali, LS-TD4015 è adatto da usare per vari applicazioni e sistemi industriali di automazione. È conveniente comunicare con il computer host e realizzare una rete rapida e sviluppare il vostro sistema di controllo.
Supporti di resistenza termica:
| PT100 | -200~850℃ | BA1 | -200~650℃ |
| PT1000 | -200~850℃s | BA2 | -200~650℃ |
| CU50 | -50~150℃ | R5000 | 0~5000Ω |
| CU100 | -50~150℃ | R500 | 0~500Ω |
| Ge53 | -50~150℃ |
2. Parametro
| Parametro di tecnica | Descrizione |
| Alimentazione elettrica | CC 9~30V |
| Gamme dell'input | PT100, PT1000, Cu50, Cu100, Ge53, BA1, BA2, R5000 e R500 |
| Corrente di eccitazione | 250uA |
| Vantaggio | Ogni canale sostiene la configurazione indipendente (6 canali possono essere messi esclusivamente) |
| Tipo dell'input | 6 input del cavo dei canali 3 |
| Raccolga la frequenza | ANNUNCIO che raccoglie frequency≤10Hz (tasso totale) |
| Risoluzione | bit 16 |
| Classe di precisione | ≤ ±0.1% (errori del cavo di collegamenti non inclusi) |
| Impedenza dell'input | 20MΩ |
| Interfaccia | RS-485 |
| Protocollo |
Modbus-RTU predefinito, supporto 8N1, 8O1, 8E1. Formato di dati: Software di SCADA, SpA, compatibile con ADAM-4015+. Se avete bisogno di MODBUS-ASCII o di altro, specifichi prego quando ordinano |
| Di baud rate | 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
| Distanza | Distanza RS485<1000m> |
| Stabilità | Usi i chip di alta qualità dentro, l'operazione affidabile e stabile doppia incorporata del cane da guardia, |
| Livello di protezione | Alimenti la protezione di polarità di Pin, l'isolamento di Pin dell'input Pin, dell'input fotoelettrici dell'ANNUNCIO e la protezione della porta di comunicazione ±15KV ESD, la tensione 2500Vrms, 500DC continuo, la protezione contro il fulmine, la protezione di isolamento dell'impulso |
| Consumo di energia | <2000mw> |
| Peso | 0.3kg |
| Modo del montaggio | Installazione a forma di U della ferrovia di baccano di norma 35mm |
3. Definizione di Pin
| Pin no. | Nome di Pin | Descrizione |
| 1 | COM4 | COM CH4 port |
| 2 | RTD4- | Il RTD ha introdotto il CH4 |
| 3 | RTD4+ | Il RTD ha introdotto ch4+ |
| 4 | COM5 | COM di Ch 5 port |
| 5 | RTD5- | Il RTD ha introdotto ch5- |
| 6 | RTD5+ | Il RTD ha introdotto ch5+ |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | NC | NC |
| 10 | DATA+ | RS-485 A |
| 11 | DATI | RS-485 B |
| 12 | +VS | Alimentazione elettrica + (9~30V) |
| 13 | Terra | Alimentazione elettrica - (terra di potere) |
| 14 | RTD0+ | Input di RTD ch0 + |
| 15 | RTD0- | Input ch0 di RTD - |
| 16 | COM0 | COM Ch0 port |
| 17 | RTD1+ | Il RTD ha introdotto ch1+ |
| 18 | RTD1- | Il RTD ha introdotto ch1- |
| 19 | COM1 | COM Ch1 port |
| 20 | RTD2+ | Il RTD ha introdotto ch2+ |
| 21 | RTD2- | Il RTD ha introdotto ch2- |
| 22 | COM2 | COM Ch2 port |
| 23 | RTD3+ | Il RTD ha introdotto ch3+ |
| 24 | RTD3- | Il RTD ha introdotto ch3- |
| 25 | COM3 | COM Ch3 port |
| 26 | Terra | Terra |
