| Luogo di origine: | La Cina |
|---|---|
| Marca: | LS |
| Certificazione: | CE |
| Numero di modello: | LS-WJ28 |
| Quantità di ordine minimo: | 2pc |
| Prezzo: | negociate |
| Imballaggi particolari: | standard |
| Tempi di consegna: | 3-6 giorni |
| Termini di pagamento: | T / T, Western Union, Paypal |
| Capacità di alimentazione: | 10000pcs |
| Input: | Canali del segnale analogico 8 | Uscita: | RS485/RS232 |
|---|---|---|---|
| Modo del montaggio: | Montaggio della Baccano-ferrovia | Alimentazione elettrica: | CC 24V |
| Evidenziare: | 4-20mA 8 incanala il convertitore analogico,0-5V 8 incanala il convertitore analogico,convertitore dell'acquisizione dei dati RS232 |
||
LS-WJ28 segnale della corrente/tensione di canale degli input di serie 8 RS485/232 al convertitore, 24 ANNUNCI dei bit dell'acquisizione dei dati
Caratteristiche:
Un'acquisizione di otto segnali analogici, convertitore isolato RS-485/232 ha prodotto
convertitore dell'ANNUNCIO di 24 bit, accuracy>0.05%
input corrente del segnale 4-20mA/0-20mA o di segnale di tensione 0-5V/0-10V
L'interfaccia RS-485/232 può essere accuratezza programmata del modulo di calibratura
Ingresso/uscita del segnale: Isolamento 3000VDC
Ampia gamma del rifornimento: 8 ~ 32VDC
Alta affidabilità, programmazione facile, facile applicarsi

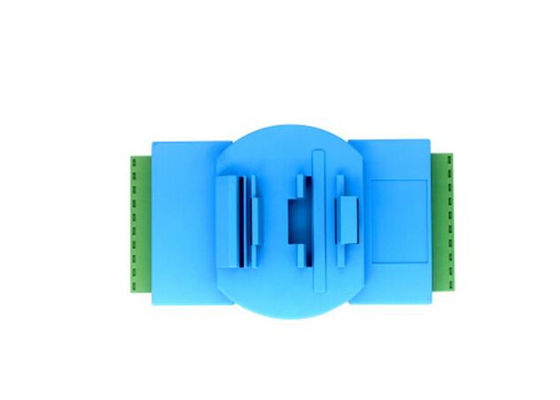

Montaggio standard della ferrovia DIN35
indirizzo del modulo delle regolazioni, di baud rate, ecc. Utente-programmabili.
Sostenga il protocollo di Modbus RTU
Basso costo, progettazione modulare di piccola dimensione
Dimensione: 120x60x43mm
Applicazioni tipiche:
misura, controllo del segnale
Ingresso/uscita a distanza RS-485, dell'acquisizione dei dati
applicazione di controllo di costruzione intelligente, ingegneria di sicurezza
sistema di controllo di automazione industriale, il bus RS-232/485
Isolamento industriale del segnale e trasmissione a lungo termine
operazione e monitoraggio dell'attrezzatura
misura dei segnali del sensore
il dell'acquisizione dei dati e la registrazione industriali
medico, industriale e sviluppo del prodotto
Lista del prodotto:

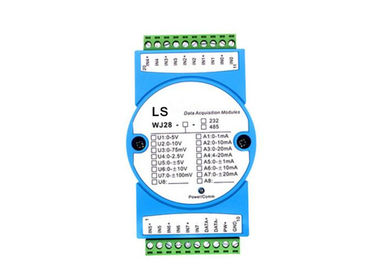

WJ28 - U (A)□ - □
Tensione in ingresso o interfaccia di comunicazione corrente del segnale
U1: 0-5V A1: 0-1mA 485: Interfaccia dell'uscita RS-485
U2: 0-10V A2: 0-10mA 232: Interfaccia dell'uscita RS-232
U3: 0-75mV A3: 0-20mA
U4: 0-2.5V A4: 4-20mA
U5: 0-±5V A5: 0-±1mA
U6: 0-±10V A6: 0-±10mA
U7: 0-±100mV A7: 0-±20mA
U8: A8 definito dall'utente: definito dall'utente
Campioni di selezione:
Numero del pezzo: WJ28-A4-485 (l'input dei canali 4-20mA di mezzi 8, uscita sono interfaccia RS485)
Numero del pezzo: WJ28-U1-232 (l'input dei canali 0-5V di mezzi 8, uscita sono interfaccia RS232)
Numero del pezzo: WJ28-U2-485 (l'input dei canali 0-10V di mezzi 8, uscita sono interfaccia RS485)
Numero del pezzo: WJ28- (A4) 6 (U2) 2-485
(Input dei canali 4-20mA di mezzi 6, 2 l'input dei canali 0-10V, uscita sono interfaccia RS485)
Come fissare protocollo di comunicazione di Modbus RTU:
Il protocollo di difetto del modulo è protocollo di comunicazione del carattere. Se dovete mettere il modulo al protocollo di Modbus RTU, segua prego queste regolazioni:
1. Commutatore messo di INIT alla posizione di INIT.
2. colleghi il cavo di alimentazione ed il cavo di interfaccia di comunicazione.
3. accenda il potere, il modulo entra nello stato di difetto automaticamente, indirizzo 00, di baud rate 9600.
4. l'attesa 5s, modulo è inizializzazione.
5. invii il comando $00P1 (Cr), controllano la risposta, se è! 00 (Cr), insieme con successo.
6. spenga il potere, commutatore di INIT alla posizione NORMALE.
7. Il modulo è stato messo con successo al modo di protocollo di Modbus RTU.
Nota: quando ordinate, scelga prego il vostri input ed uscita o noti il vostro numero del pezzo.
