regolatore senza fili di irrigazione dello SpA HMI di 2km 433MHz 1W

Sistema DI ACCENSIONE di irrigazione della valvola telecomandata senza fili del sistema di controllo PLC/HMI

Introduzione

LS-EVC02 è un regolatore di valvola elettrico basato radio. Ha circuito incorporato della tassa di potere, aggiungente una batteria al litio, voi potrebbe usare il rifornimento di energia solare. LS-EVC02 è GIUSTO controllare 2 valvole elettriche delle stazioni 12V e collegare 1 sensore di pressione. I nostri impianti di irrigazione sono ideali per applicazioni commerciali/municipali quali terreno coltivabile, il frutteto, la via e la strada principale abbellenti, le mediane, i parchi, cantieri.

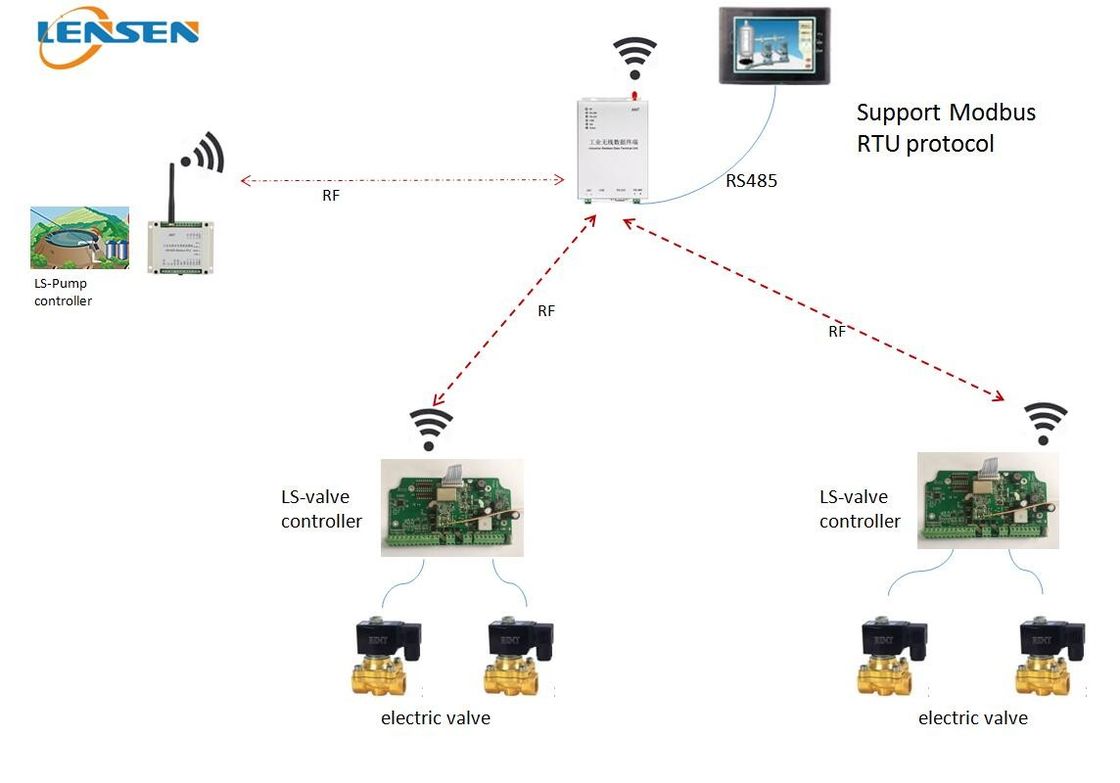

Diagramma di applicazione

Questo sistema include un padrone (LS-R324 DTU senza fili) e un regolatore della pompa (LS-RDIO0202 RTU senza fili) ed alcuni regolatori di valvola elettrici (LS-EVC02).

Potreste collegare LS-R324 DTU senza fili al software del PC, di HMI o allo SpA via porto RS485. Sosteniamo il protocollo di Modbus RTU. Through programmando il vostro regolatore, potreste realizzare automaticamente il telecomando la vostra pompa principale DI ACCENSIONE e valvole elettriche DI ACCENSIONE.

Requisiti di sistema

Tutti i dispositivi wireless nello stesso sistema dovrebbero utilizzare lo stesso canale di frequenza, con stesso di baud rate, quindi possono comunicare a vicenda. Prima di utilizzare, controlli prego il canale e l'identificazione che mettono in primo luogo. Potreste usare la IMMERSIONE per mettere il canale (faccia riferimento per favore la parte della regolazione della IMMERSIONE)

Il parametro elettrico del regolatore di valvola

Parametro di rf: 433MHz, output di forza motrice 1W per controllo senza fili di 2km LOS, 9600bps, interfaccia di TTL

Alimentazione elettrica: CC 12V. Abbiamo circuito solare incorporato della tassa. Potreste utilizzare la batteria solare di panel+lithium per assicurare il potere per questo bordo.

Tipo della batteria: Accumulatore litio-ione di CC 12V. Il nostro circuito della tassa è basato sull'Accumulatore litio-ione 3S. La tensione nominale dello ione del litio è 3.6V – 3 x 3,6 = 10.8V, piena potenza dello ione del litio è 4.2V - 3x4.2=12.6V. Raccomandiamo di usare 12V, batteria 10ah. O potreste scegliere la capacità adeguata che concilia i vostri requisiti di applicazione reali.

Pannello solare: raccomandiamo di usare 18V, pannello solare 30W. Potreste scegliere quello adeguato che concilia il vostro stato locale del sole.

Valvola elettrica: possiamo determinare 2 stazioni delle valvole elettriche di CC 12V

Come collegare batteria a due fili

Secondo l'immagine di cui sopra, potreste collegare 2 commutatori dello scorrimento dell'acqua, 2 valvole elettriche ed i loro commutatori di limite e 1 sensore di pressione a questo regolatore. Colleghi prego una linea il vostro commutatore al Pin di COM, l'altra linea dello scorrimento dell'acqua al Pin 2 del nostro regolatore o al Pin 4 come le manifestazioni dell'immagine (indipendentemente da positivo e da negativo). Colleghi due valvole elettriche ed i loro commutatori di limite ai perni corrispondenti come guida. Colleghi correttamente la batteria ed il pannello solare.

Nota: Se utilizzate la batteria bifilare, assicuri prego che due cappucci del saltatore siano collegati.

Potere LED

Il potere LED è di indicare la condizione di lavoro del modulo senza fili. Quando il modulo senza fili è svegliato su per i dati che ricevono ed i dati che trasmettono, il LED sarà su rosso. Quando il modulo senza fili è nel sonno, il LED è FUORI, a questo modo, non può trasmettere o ricevere i dati.

RF LED

LA rf LED è sul modulo senza fili. Quando dati che trasmettono, lampeggi rossi del LED, quando dati che ricevono, lampeggi blu del LED.

Come collegare una batteria di 4 cavi

Faccia riferimento prego lo schema elettrico qui sopra.

Se utilizzate la batteria a quattro vie, il cappuccio del saltatore non deve collegarsi.

Circa la regolazione della IMMERSIONE

a. IMMERSIONE per il canale

La IMMERSIONE 1-4 è per la regolazione del canale

DIP1 SU =20 =1

DIP2 SU =21 =2

DIP3 SU =22 =4

DIP4 SU =23 =8

La IMMERSIONE 5-8, nessuna definizione ora, li tiene prego FUORI

b. IMMERSIONE per l'identificazione

DIP1 SU =20 =1

DIP2 SU =21 =2

DIP3 SU =22 =4

DIP4 SU =23 =8

DIP5 SU =24 =16

DIP6 SU =25 =32

DIP7 SU =26 =64

DIP8 SU =27 =128

Nota:

a. Se ci sono molti dispositivi che comunicano nello stesso sistema, messo prego tutti allo stesso canale.

b. Se volete cambiare il canale o l'identificazione, tagli prego il suo potere e giri fuori dal padrone in primo luogo. Poi canale del cambiamento o IMMERSIONE di identificazione. Infine potere del rifornimento ancora. Il LED oltre all'antenna lampeggierà, potere INGANNATO, che le manifestazioni IMMERGONO variabile con successo. Il potere LED NON SOPRA indica che cambiamento della IMMERSIONE è venuto a mancare. Contattici prego per la risistemazione.

c. Riferimento della IMMERSIONE per il padrone LS-R324 ed IMMERSIONE per il regolatore della pompa LS-RDIO0202. Questa applicazione gentile, LS-R324 è matrice, altri è tutti gli schiavi. Potreste fissare l'identificazione differente per differire gli schiavi.
