la radio astuta del regolatore 2km di irrigazione 433MHz ha basato la valvola senza fili dei canali del regolatore 2 di Vlave del solenoide

Introduzione

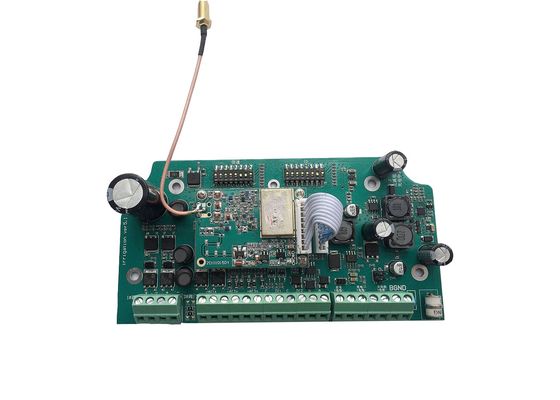

LS-SVC02 è un solenoide basato radio che chiude il regolatore di valvola. Ha circuito incorporato della tassa di potere. Aggiungendo una batteria al litio, potreste usare il rifornimento di energia solare. LS-SVC02 è GIUSTO controllare 2 il solenoide delle stazioni 12V che chiude le valvole e collegare 3 sensori (4-20mA). I nostri impianti di irrigazione sono ideali per applicazioni commerciali/municipali quali terreno coltivabile, il frutteto, la via e la strada principale abbellenti, le mediane, i parchi, cantieri.

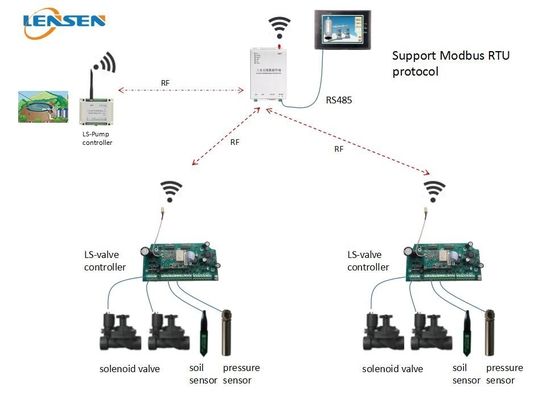

Diagramma di applicazione per riferimento

Questo sistema include un padrone (LS-R324 DTU senza fili) e un regolatore della pompa (LS-RDIO0202 RTU senza fili) ed alcuni regolatori di valvola elettrici (LS-SVC02).

Potreste collegare LS-R324 DTU senza fili al software del PC, di HMI o allo SpA via porto RS485. Sosteniamo il protocollo di Modbus RTU. Through programmando il vostro regolatore, potreste realizzare automaticamente il telecomando la vostra pompa principale DI ACCENSIONE e valvole elettriche DI ACCENSIONE.

Requisiti di sistema

Tutti i dispositivi wireless nello stesso sistema dovrebbero utilizzare lo stesso canale di frequenza, con stesso di baud rate, quindi possono comunicare a vicenda. Prima di utilizzare, controlli prego il canale e l'identificazione che mettono in primo luogo. Potreste usare la IMMERSIONE per fissare il canale e l'identificazione (faccia riferimento per favore la parte della regolazione della IMMERSIONE)

Il parametro del regolatore dell'elettrovalvola a solenoide

Parametro di rf: 433MHz, output di forza motrice 1W per controllo senza fili di 2km LOS, 9600bps, interfaccia di TTL

Alimentazione elettrica: CC 12V. Abbiamo circuito solare incorporato della tassa. Potreste utilizzare la batteria solare di panel+lithium per assicurare il potere per questo bordo.

Tipo della batteria: Accumulatore litio-ione di CC 12V. Il nostro circuito della tassa è basato sull'Accumulatore litio-ione 3S. La tensione nominale dello ione del litio è 3.6V – 3 x 3,6 = 10.8V, piena potenza dello ione del litio è 4.2V - 3x4.2=12.6V. Raccomandiamo di usare 12V, batteria 10Ah. Potreste scegliere la capacità adeguata della batteria che concilia i vostri requisiti di applicazione reali.

Pannello solare: raccomandiamo di usare 18V, pannello solare 30W. Potreste scegliere quello adeguato che concilia il vostro stato locale del sole.

Valvola elettrica: possiamo determinare 2 stazioni del tipo solenoide di CC 9-36V che chiude le valvole.

Come collegarsi

Come collegare batteria a due fili

Secondo l'immagine di cui sopra, potreste collegare il solenoide 2 che chiude le valvole, 3 sensori (4-20mA entrata analogica), 2 commutatori di flusso (input digitale) a questo regolatore. Colleghi prego le valvole ed i sensori come le manifestazioni dell'immagine. Il AI ed i DI sono input passivi. Colleghi correttamente la batteria ed il pannello solare.

Nota: Se utilizzate la batteria bifilare, assicuri prego che cappuccio 1 del saltatore breve si colleghi con il cappuccio 2 del saltatore e cappucci 3 del saltatore si collega con il cappuccio 4. del saltatore.

Potere LED

Il potere LED è di indicare la condizione di lavoro del modulo senza fili. Quando il modulo senza fili è svegliato su per i dati che ricevono ed i dati che trasmettono, il LED sarà su rosso. Quando il modulo senza fili è nel sonno, il LED è FUORI, a questo modo, non può trasmettere o ricevere i dati.

RF LED

LA rf LED è sul modulo senza fili. Quando dati che trasmettono, lampeggi rossi del LED, quando dati che ricevono, lampeggi blu del LED.

Come collegare una batteria di 4 cavi

Faccia riferimento prego lo schema elettrico qui sopra.

Se utilizzate la batteria a quattro vie, i cappucci del saltatore non hanno bisogno di bruscamente si collegano.

Circa la regolazione della IMMERSIONE

a. IMMERSIONE per il canale

La IMMERSIONE 1-4 è per la regolazione del canale

DIP1 SU =20 =1

DIP2 SU =21 =2

DIP3 SU =22 =4

DIP4 SU =23 =8

La IMMERSIONE 5-8, nessuna definizione ora, li tiene prego FUORI

Questo regolatore di valvola ha 15 canali completamente, prego fa riferimento questa tavola di regolazione

• IMMERSIONE per l'identificazione

DIP1 SU =20 =1

DIP2 SU =21 =2

DIP3 SU =22 =4

DIP4 SU =23 =8

DIP5 SU =24 =16

DIP6 SU =25 =32

DIP7 SU =26 =64

DIP8 SU =27 =128

L'identificazione è identificazione del locale del regolatore, anche identificazione di comunicazione di Modbus, prego fa riferimento questa tavola

Identificazione	Posizione della IMMERSIONE	Identificazione	Posizione della IMMERSIONE	Identificazione	Posizione della IMMERSIONE
1		2		3
4		5		6
7		8		9
10		11		12
13		14		15
121		122		123
fertilizzante		pompa
