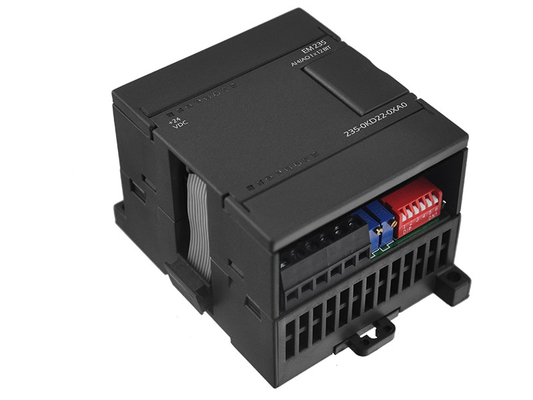

Controllore logico programmabile Analog Acquisition dello SpA di EM235 4AI 1AO

Controllore logico programmabile Analog Acquisition dello SpA di EM235 4AI 1AO

Analogico dello SpA di acquisizione di 4AI 1AO costo lo SpA della Cina di rendimento elevato

4AI, 1AO;

uscita di tensione di risoluzione di 12 bit;

uscita corrente di risoluzione di 11 bit

parametri tecnici

Modello	EM235 4 inputs/1 produce ×12bits
Descrizione di prodotto	4AI, 1AO; uscita di tensione di risoluzione di 12 bit; uscita corrente di risoluzione di 11 bit
Caratteristica introdotta
Dal consumo corrente del bus	30mA
Dal consumo corrente di L+	60mA
Perdita di potere	2W
Numero di entrata analogica	4
Tipo dell'input di segnale	Differenziale
Tensione in ingresso massima	30V
Corrente di ingresso massima	32mA
Gamma dell'input di Voltange: Unipolare	0~50mV, 0~100mV, 0~500mV, 0~1V, 0~5V, 0~10V
Gamma dell'input di Voltange: Bipolare	±1V, ±2.5V, ±5V, ±10V ±25mV, ±50mV, ±100mV, ±250mV, ±500mV,
gamma corrente dell'input	0~20mA,
Risoluzione	12bits
Gamma bipolare e completa	0~32,000
Gamma unipolare e completa	-32.000 ~+32.000
Tempo analogico-digitale di conversione	<250>
Caratteristica dell'uscita
Numero di entrata analogica	1
Gamma di tensione in ingresso	-10~+10V
Gamma della corrente di ingresso	0~20mA
Inpedance del carico
·per le uscite di tensione	Min: 5KΩ
·per le uscite correnti	Massimo: 0.5KΩ
Risoluzione	uscita di tensione di 12 bit; un'uscita corrente di 11 bit
Formato di parola di dati
·Esponibile: uscita di tensione	-32.000 ~+32.000
·Esponibile: uscita corrente	0~32,000
Errore di base	±0.5% di gamma completa
Dimensioni (W x H x D) (millimetri)	71.2×80×62
Numero di ordine	ONU 235-0KD22-OXAO



Schema elettrico
