Output di forza motrice: | 1W | Frequenza: | 433MHz |
---|---|---|---|
Distanza: | 5km LOS | Chip: | SX1276 |
Evidenziare: | modulo dell'ingresso di lora,lunga autonomia di lora |

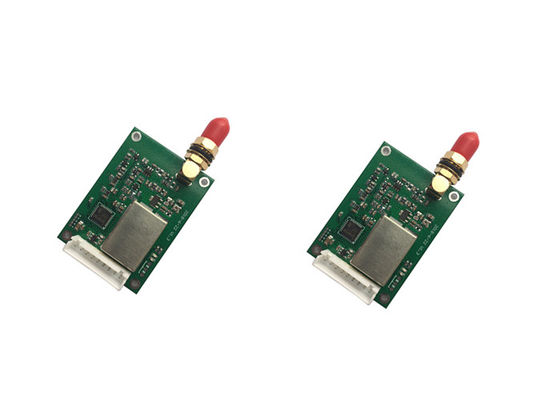

Modulo di ricevitore senza fili del trasmettitore del ricetrasmettitore di frequenza ultraelevata di Lora Long Range SX1276 433mhz 1W IoT
Introduzione generale:
LS-LR1000 è un 1W, modulo senza fili della trasmissione dei dati del industriale-grado con l'alta stabilità. Il modulo usa SX1276 il chip principale, LORA ha sparso l'uscita della trasmissione di spettro, del livello di TTL, compatibili con 3.3V e tensione del porto di 5V IO. Ed il modulo in base alla vecchia versione è stato migliorato come seguire: l'uso del ciclo efficiente che interfoglia algoritmo di codifica correttiva, l'efficienza di codifica, capacità correttiva. Nel caso di interferenza improvvisa, può attivamente correggere i pacchetti di dati di disturbo. Il 64bit correttivo continuo massimo notevolmente migliora la distanza del anti-blocco e di trasmissione del modulo e in theabsence dell'algoritmo correttivo, questo pacchetto di errore può essere scartato soltanto; Lo spettro di diffusione di LORA dà al modulo la maggior distanza di comunicazione.
Il modulo ha quattro modi operativi che possono essere commutati liberamente a tempo di esecuzione. Nel modo del risparmio di energia, il consumo corrente è soltanto alcun dozzina uA, ideali per le applicazioni ultrabasse di potere.
La frequenza operativa di AS32 è 410MHz ~ 441MHz, complessivamente 32 canali di informazioni, l'intervallo di ogni canale è 1M. Di baud rate della porta seriale, ricetrasmettendo la frequenza, potere di trasmissione, il tasso di rf ed altri parametri può essere modificato sopra online.
Applicazione tipica:
Serrature di porta elettroniche dell'hotel, sistema di gestione biometrico del controllo di accesso
Controllo medico ed elettronico di automazione di strumentazione
Materiale didattico intelligente, cura del bambino, sistema di chiamata del reparto medico
Elettrodomestici e controllo di accensione intelligente
Smart card antifurto dell'allarme, rilevazione a distanza locomotiva ferroviaria
Acqua, elettricità, gas, compensazione del sistema di riscaldamento della lettura automatica del contatore o di potere reattivo e monitoraggio di griglia di potere
Trasmissione senza fili dello schermo del LED di testo, delle immagini e del controllo senza fili
Scala senza fili della gru, monitoraggio del veicolo, prova dell'attrezzatura di invecchiamento
Trasmissione senza fili di dati dell'attrezzatura industriale e monitoraggio ambientale industriale
Video controllo del monitoraggio PTZ, lettore di schede di partecipazione del controllo di accesso
Controllo di rilevazione della raccolta di informazioni dell'attrezzatura del tempo/petrolio/acqua e della lampada di via di rilevazione dell'ambiente naturale
Sistema di posizionamento di partecipazione della miniera, allarme di rilevazione del gas
Parametro di rf |
Valore |
Osservazione |
Frequenza di lavoro |
410~441 megahertz |
Difetto: 433MHz |
Potere di trasmissione |
dBm 21~30 |
Difetto: 30dBm (circa 1W) |
Sensibilità in ricezione |
-147 dBm |
Tasso di dati anemobarometrici: 0.3kbps |
Tasso di dati anemobarometrici |
0.3k~19.2kbps |
Difetto: 2.4kbps |
Distanza della prova |
5000 metri |
In aperto e aria pura, con potere massimo, guadagno dell'antenna 5dBi, un'altezza di 2m, tasso di dati anemobarometrici: 2.4kbps |
Parametro dell'hardware |
Valore |
Osservazione |
Dimensione |
|
|
Tipo dell'antenna |
|
|
Interfaccia di comunicazione |
UART |
Di baud rate: 1200~115200, difetto: 9600 |
Pacchetto |
|
|
Amplificatore |
un amplificatore da 512 byte |
Automaticamente sotto-imballando con 58 byte per pacchetto |
Parametro elettronico |
Minuto. |
Tipo. |
Massimo. |
Unità |
Circostanza |
Alimentazione elettrica |
3,3 |
5,0 |
5,2 |
V |
|
Livello di comunicazione |
2,5 |
3,3 |
3,6 |
V |
|
Trasmissione corrente |
520 |
550 |
610 |
mA |
30dBm (1W) |
Ricezione della corrente |
22 |
23 |
25 |
mA |
|
Sonno corrente |
4 |
5 |
6 |
μA |
|
Temperatura di funzionamento |
-40 |
20 |
+85 |
℃ |
|
Umidità di funzionamento |
10 |
60 |
90 |
% |
|
Temperatura di stoccaggio |
-40 |
20 |
+125 |
℃ |
