4G scheda di espansione senza fili interurbana dell'ingresso 433/868/915Mhz GPS per il lampone pi

4G scheda di espansione senza fili interurbana dell'ingresso 433/868/915Mhz GPS per il lampone pi

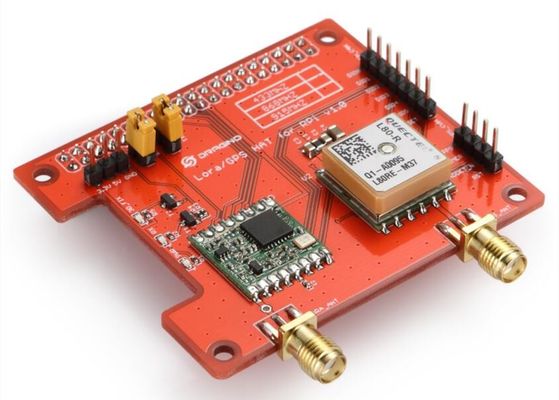

Il Lora/GPS_HAT è un modulo di expension per LoRaWan per i ues con il prodotto del lampone Pi.This è inteso per quelli interessati a trovare le soluzioni di LoRaWAN.

Il CAPPELLO di Lora/GPS è basato sul ricetrasmettitore SX1276/SX1278. L'aggiunta su L80 GPS (base sul MTK MT3339) è progettata per le applicazioni che usano GPS collegato via le porte seriali al lampone pi quali le applicazioni della sincronizzazione o le applicazioni generali che richiedono le informazioni di GPS.

I ricetrasmettitori del CAPPELLO di Lora/GPS caratterizzano il modem della lunga autonomia di LoRa™ che fornisce la comunicazione lunga ultra di spettro di diffusione della gamma e l'alta immunità di interferenza mentre minimizzando il consumo corrente. Il CAPPELLO di Lora/GPD può raggiungere una sensibilità di -148dBm eccessivo facendo uso di un cristallo di basso costo e di una fattura dei materiali. L'alta sensibilità combinata con il bilancio leader del settore integrato di collegamento di +20 del dBm rendimenti dell'amplificatore di potenza che la rende ottimale per qualsiasi applicazione che richiede gamma o robustezza. LoRa™ inoltre fornisce i vantaggi significativi sia nella didascalia che nella selettività sopra le tecniche convenzionali di modulazione, risolventi il compromesso tradizionale di progettazione fra gamma, l'immunità di interferenza ed il consumo di energia.

Questo bordo può calcolare automaticamente e predire le orbite facendo uso dei dati dell'effemeride (fino a 3 giorni) memorizzati nella memoria flash interna, in modo dal CAPPELLO può riparare rapidamente la posizione anche ai livelli di segnale dell'interno con basso consumo energetico. Con la tecnologia di AlwaysLocate™, il CAPPELLO di Lora/GPS può regolare con elasticità il momento inserita/disinserita di raggiungere l'equilibrio fra precisione di posizionamento e consumo di energia secondo gli stati di moto ed ambientali. GPS inoltre sostiene la funzione di commutazione automatica dell'antenna. Può raggiungere la commutazione fra l'antenna interna della toppa e l'antenna dell'attivo di esterno. Inoltre, continua posizionare durante il processo di commutazione.

Caratteristiche:

• Banda di frequenza: 868 MHZ/433 MHZ/915 megahertz (Pre-configuri in fabbrica)
• Basso consumo energetico
• Compatibile con il lampone pi 2 B/Raspberry di modello pi 3.
• Modem di LoRa™
• FSK, GFSK, MSK, GMSK, modulazione di LoRa™and OOK
• Rilevazione della premessa
• Di baud rate configurabile
• Sensore di temperatura incorporato ed indicatore di batteria basso
• Immunità eccellente di didascalia
• Senso di rf e cad automatici con il AFC ultraveloce
• Supporto DGPS, SBAS (WAAS/EGNOS/MSAS/GAGAN)
• Commutazione automatica di GPS fra l'antenna interna della toppa e l'antenna dell'attivo di esterno
• IL PPS CONTRO NMEA può essere utilizzato nel servizio di tempo
• Comando di SDK di sostegno
• Accessorio LNA per la migliore sensibilità
• EASY™, tecnologia avanzata di AGPS senza memoria esterna
• AlwaysLocate™, un regolatore intelligente del modo periodico
• Modo di GPS FLP, consumo di energia di circa 50% del modo normale
• Protezione di cortocircuito di sostegno di GPS e rilevazione dell'antenna

Specifiche per Lora:

• bilancio massimo di collegamento di dB 168.
• +20 dBm - 100 Mw rf costante prodotti contro.
• PA di alta efficienza di +14 dBm.
• Velocità di trasmissione programmabile fino a 300 kilobits.
• Alta sensibilità: giù a dBm -148.
• Parte frontale a prova di proiettile: IIP3 = dBm -12,5.
• Immunità eccellente di didascalia.
• Una corrente bassa di RX di 10,3 mA, conservazione del registro del Na 200.
• Sintetizzatore completamente integrato con una risoluzione di 61 hertz.
• Modulazione di FSK, di GFSK, di MSK, di GMSK, di LoRaTM e di OOK.
• Sincronizzatore incorporato del pezzo per il recupero di orologio.
• Rilevazione della premessa.
• gamma dinamica RSSI di dB 127.
• Senso di rf e cad automatici con il AFC ultraveloce.
• Motore del pacchetto fino a 256 byte con il CRC.
• Sensore di temperatura incorporato ed indicatore di batteria basso.

Specifiche per GPS:

• Base sul MTK MT3339.
• Soddisfacente rispetto a GPS, SBAS.
• Velocità di trasmissione programmabile fino a 300 kilobits.
• Interfacce seriali UART: 4800~115200 bps regolabili, difetto: 9600bps.
• Tasso di aggiornamento: 1Hz (predefinito), to10Hz alto.
• Protocolli: NMEA 0183, PMTK.
• Accuratezza di posizione orizzontale: Autonomo <2>
• TTFF@-130dBm con EASY™: Partenza a freddo <15s>
• senza EASY™: Partenza a freddo <35s>
• Accuratezza di sincronizzazione: 1PPS fuori 10ns, tempo di Reacquisition <1s>
• Accuratezza di velocità senza aiuto <0>
• Acquisizione -148dBm di sensibilità, seguente -165dBm, Reacquisition -160dBm.
• Altitudine Max.18000m, velocità massima Max.515m/s, accelerazione massima 4G di prestazione dinamica.
• Manica 22 (seguire) /66 (acquisizione) del ricevitore della banda L1 (1575.42MHz).

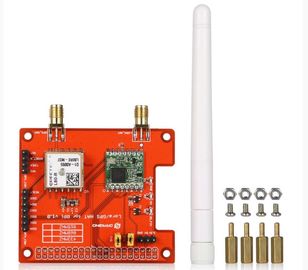

Il pacchetto include:

• 1 CAPPELLO di x Lora/GPS
• 4 cilindri dell'ottone di x
• 4 viti di x
• 4 dadi di x
• 1 antenna di bastone della colla di x (868 megahertz, 433 megahertz o 915 megahertz dipendono su ordinazione)
