Modulo ad alta velocità ME909U-521 mini PCIE di comunicazione 4G LTE di HUA WEI
C'è LGA e mini TIPO di PCIE 2

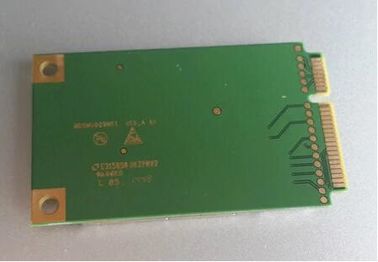

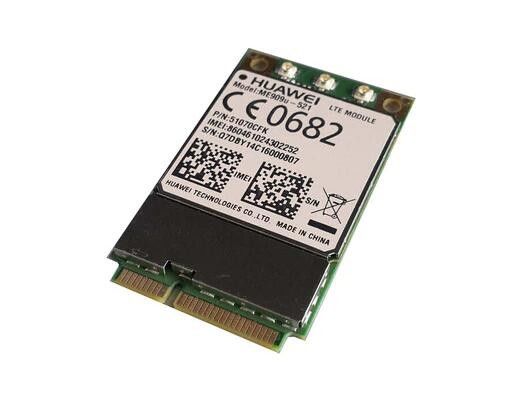

ME909u-521 mini PCIe è una variante di ME909u-521 con il mini fattore forma standard di PCIe. È modulo progettato di alta qualità di LTE che particolarmente per le applicazioni del industriale-grado M2M quali telematica del veicolo, l'inseguimento, il pagamento mobile, il router industriale, il monitor di sicurezza e l'industriale PDAs.
ME909u-521 mini PCIe sostiene il tasso di dati della tratta in discesa 100Mbps, comprende le caratteristiche migliorate come FOTA, USSD, IPV6/IPV4 e Huawei migliorate ai comandi.
Tutti i moduli di Huawei aderiscono alla direttiva di RoHS ed alla certificazione regionale.
Dettagli tecnici
| · Dimensione |
Altezza 30.4mm |
| Larghezza 51mm |
| Profondità 3.4mm |
| Peso <15g>
|
| · Fattore forma |
Mini--PCIe |
| · Bande |
ME909u-521 mini PCIe: |
| LTE (FDD) B1/B2/B3/B5/B7/B8/B20 |
| DC-HSPA+/HSPA+/HSPA/UMTS B1/B2/B5/B8 a due bande |
| Quadrato-banda del BORDO GPRS/GSM 850/900/1800/1900 di megahertz |
| · Velocità di trasmissione, |
LTE FDD: Tratta in discesa 100 Mbps, |
| @Bandwidth 20M (CAT3) di Mbps di tratta in salita 50 |
| DC-HSPA+: La tratta in discesa 42 Mbps, Uplink 5,76 Mbps |
| · Interfaccia |
Connettore dell'antenna |
| Interfaccia di PCIe |
| Alta velocità di USB 2.0 |
| Carta SIM |
| Risistemazione |
| · Alimentazione elettrica |
3,0 V - 3,6 V (3,3 V raccomandate) |
| · Voce |
Voce del PCM |
| · Gamma temporanea |
-30℃ a 60℃ |
| · GPS/Glonass |
GPS autonomo |
| A-GPS |
| · Dispositivi speciali |
FOTA* (svilupparsi) |
| USSD |
| IPV6/IPV4* (svilupparsi) |
| · Sistema operativo |
Linux, Android |
| · Approvazioni |
FCC |
| RoHS |
Bande
ME909u-521 mini PCIe:
LTE (FDD) B1/B2/B3/B5/B7/B8/B20
DC-HSPA+/HSPA+/HSPA/UMTS B1/B2/B5/B8 a due bande
Quadrato-banda del BORDO GPRS/GSM 850/900/1800/1900 di megahertz
• LTE (FDD) B1/B2/B3/B5/B7/B8/B20, tutte le bande con diversità
• DC-HSPA+/HSPA+/HSPA/WCDMA B1/B2/B5/B8, tutte le bande
con diversità
• EDGE/GPRS/GSM 1900/1800/900/850 di megahertz
• GPS/GLONASS: L1
• MIMO
LTE: DL 2*2 MIMO
HSPA+/DC-HSPA+: DL 2*2 MIMO
• Potenza di uscita
LTE: +23dBm (3GPP classe R8 degli ST 36,101 3)
WCDMA/HSPA+: +24dBm (classe di potere 3)
BORDO 1900/1800MHz: +26dBm (classe E2 di potere)
BORDO 900/850MHz: +27dBm (classe E2 di potere)
GSM/GPRS 1900/1800MHz: +30dBm (classe di potere 1)
GSM/GPRS 900/850MHz: +33dBm (classe di potere 4)
• USIM (classe B e classe C)
• Alimentazione elettrica
3,0 V - 3.6V (tipici: 3.3V)
• Gamma di temperature
Operativo: -20° C - 60° C
• Dimensioni: 51 millimetro x 30,4 millimetri x 3,4 millimetri
• Peso: approssimativamente 12g
• Ai comandi
3GPP ST 27,007 e 27,005
Huawei ha esteso a comando
• OS: Linux, Android
Caratteristiche di dati:
• GPRS: DL 85,6 kbps/UL 85,6 kilobits
• BORDO: DL 236,8 kbps/UL 236,8 kilobits
• CS DI WCDMA: DL 64 kbps/UL 64 kilobits
• WCDMA PS: DL 384 kbps/UL 384 kilobits
• HSPA+: DL 21,6 Mbps/UL 5,76 Mbps
• DC-HSPA+: DL 43,2 Mbps/UL 5,76 Mbps
• LTE FDD: DL 100 Mbps/UL 50 Mbps @20M BW cat3
Caratteristiche tecniche di HUAWEI ME909u-521:
* LTE: (B1/B2/B3/B5/B7/B8/B20), per il mercato europeo
* DC-HSPA+/HSPA+/HSPA/UMTS: B1, B2, B5, B8
* EDGE/GPRS/GSM 1900/1800/900/850 di megahertz
L'altro numero del pezzo dalla famiglia ME909:
Caratteristiche tecniche di HUAWEI ME909u-121:
* LTE (B1/B2/B4/B5/B8/B13/B17), per il mercato di Nord America
* DC-HSPA+/HSPA+/HSPA/UMTS: B1, B2, B5, B8
* EDGE/GPRS/GSM 1900/1800/900/850 di megahertz
Caratteristiche tecniche di HUAWEI ME909u-721:
* LTE (B1/B11/B18/B19/B21), per il mercato del Giappone
* DC-HSPA+/HSPA+/HSPA/UMTS: B1, B2, B5, B8
* EDGE/GPRS/GSM 1900/1800/900/850 di megahertz
Introduzione:
Il Huawei ME909u-521 (ME909E) mini PCI Express è un modulo di LTE con 145 un fattore forma del perno LGA montato su un mini bordo di PCI Express, sostenente sette FDD-bande di LTE. la Quadrato-banda DC-HSPA+ e la quadrato-banda GPRS/EDGE per copertura della rete europea è inclusa come ritorno.
Questo modulo fa parte di nuova famiglia di Huawei dei moduli, compreso MU509 (HSDPA), MU609 (HSPA+) e ME909 (LTE) che sono tutto il perno--perno compatibile permettere ad un chiaro e percorso facile per integrazione futura. Ciò rende l'integrazione di qualunque di questi moduli molto a prova di futuro.
Con la loro progettazione ultra-compatta e gamma di temperatura di funzionamento estesa, ME909 e è fratelli germani sono la piattaforma perfetta per tutta l'applicazione di M2M.
Applicazione:
È un modulo di alta qualità di LTE progettato per le applicazioni del industriale-grado M2M quali la telematica del veicolo, il bene che seguono, il pagamento mobile, il router industriale, il monitor della sicurezza e l'industriale PDAs.
Ampiamente usato nell'inseguitore dell'automobile, router industriali, sicurezza che controlla ecc.
