| Luogo di origine: | La Cina |
|---|---|
| Marca: | Lensen |
| Numero di modello: | LS-LR-U5000 |
| Quantità di ordine minimo: | 2PCS |
| Prezzo: | Negotiation |
| Imballaggi particolari: | Cartone standard |
| Tempi di consegna: | 2-6 giorni |
| Termini di pagamento: | Western union, T/T |
| Capacità di alimentazione: | 6000pcs/month |
| output di forza motrice: | 5w | Distanza: | 15km |
|---|---|---|---|
| Porto: | RS485 | recinzione: | Alluminio |
| colore: | Black | chip: | SX1278 |
| Evidenziare: | Modulo della radio di LORA,lunga autonomia di lora |
||

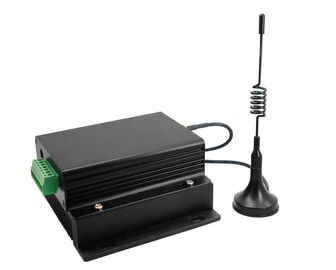

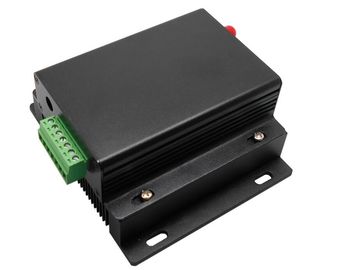

trasmettitore del modulo 433M rf di frequenza ultraelevata di ModuleDTU dell'ingresso di 5W 433MHz Lora/ricevitore senza fili SX1278
Caratteristica
Distanza di trasmissione nello spazio all'aperto fino ad un massimo di 15Km @ 96Kbps
433/470MHz
40 canali
Modulazione di LoRa
Interfaccia: TTL/RS232/RS485
Sensibilità: -139 dBm
Potenza di uscita massimo: 5W (+37dBm)
Tensione di funzionamento: 9 ~ 30 V
Temperatura di lavoro: -40 ~ °C +85
Applicazione
Telemetria telecomandata
Lettura a distanza
Sistema di sicurezza
Industriale dell'acquisizione dei dati
Automazione della casa
Della comunicazione dei dati senza fili
Sistema di Access
Contro del robot
Parametro elettrico:
| No. | Oggetto | Dettagli di parametro | Descrizione |
| 1 | Dimensione | 82 * 62 *25mm | Senza antenna |
| 2 | Peso | 133g | Senza antenna |
| 3 | Banda di frequenza | Difetto: 433MHz | 410~441MHz |
| 4 | Abitazione | Lega di alluminio | Il nero |
| 5 | Connettore | RS485: 1*4*3.81mm | Avvitamento |
| 6 | Tensione di rifornimento | 8 ~ CC 28V | Nota: la tensione più superiore a 28V è vietata |
| 7 | Livello di comunicazione | RS232/RS485 | Disponibile per RS232 e RS485 |
| 8 | Gamma di operazione | 3000m | Condizione di prova: chiaro e spazio all'aperto & 20dBm, guadagno dell'antenna: 5dBi, altezza: > 2m, |
| 9 | Potere di trasmissione | Massimo 30dBm | Circa 1W, può essere configurato a 20, 17, 14, 10dBm |
| 10 | Sensibilità in ricezione | -130dBm/2.4kbps | La sensibilità ha niente a che fare con e la sincronizzazione di baud rate |
| 11 | Tasso di dati anemobarometrici | 2.4kbps | Può essere configurato a 0,3, 1,2, 2,4, 4,8, 9,6, 19.2kbps |
| 12 | Corrente standby | 14mA | Modo 3 (alimentazione elettrica: 12V) |
| 13 | Corrente di trasmissione | 126mA/20dBm | >300mA (raccomandato) |
| 14 | Ricezione della corrente | 28mA | 12V |
| 15 | Interfaccia di comunicazione | RS232/RS485 | 8N1, 8E1, 8O1 |
| 16 | Determinare modo | RS232/RS485 | Può essere configurato tirata in opposizione/alta, aperto scolo |
| 17 | Lunghezza di trasmissione | un amplificatore da 512 byte | 58 byte per pacchetto |
| 18 | Ricezione della lunghezza | un amplificatore da 512 byte | 58 byte per pacchetto |
| 19 | Indirizzo | 65536 indirizzi configurabili | Facile per la rete, la radiodiffusione e la trasmissione fissa |
| 20 | Supporto di RSSI | Elaborazione intelligente incorporata | - |
| 21 | Tipo dell'antenna | SMA-K | Foro esterno del filo |
| 22 | Temperatura di funzionamento | -40 ~ +85℃ | Grado industriale |
| 23 | Umidità di funzionamento | 10% ~ 90% | Umidità relativa, nessuna condensazione |
| 24 | Temperatura di stoccaggio | -40 ~ +125℃ | Grado industriale |
DTU che prestabilisce
| Tipo numero di DTU | frequenza di lavoro | Indirizzo di identificazione | Canale della fabbrica | Tasso di aria | Tasso della porta seriale | Formato della porta seriale | Potere di trasmissione |
| LS-LR-DTU30 | 433,00 | 0x1234 | 23channel | 2,4 | 9600 | 8N1 | 1000 |
Modi di lavoro
Il modulo ha due modi operativi, che possono essere osservati dall'indicatore di RISISTEMAZIONE, dettagli è indicato nella seguente tavola:
| modi (0-1) | RISISTEMI l'indicatore luminoso | Introduzione di modo | Osservazioni |
| 0 modi di trasmissione trasparenti | fuori da | Porta seriale aperta, radio aperta, trasmissione trasparente | Il ricevitore deve essere nel modo 0 |
| su | I parametri di DTU possono essere configurati | Per maggiori informazioni vogliate vedono i parametri di lavoro |
