| Luogo di origine: | La Cina |
|---|---|
| Marca: | Lensen |
| Numero di modello: | LS-DMR828 |
| Quantità di ordine minimo: | 2PCS |
| Prezzo: | Negotiation |
| Imballaggi particolari: | Cartone standard |
| Tempi di consegna: | 2-6days |
| Termini di pagamento: | T / T, unione occidentale |
| Capacità di alimentazione: | 6000pcs/month |
| output di forza motrice: | 2w | frequenza: | VHF/UHF |
|---|---|---|---|
| Distanza: | 8km LOS | Interfaccia: | RS232/RS485/TTL |
| Di baud rate: | 1200bps/2400bps | Applicazione: | Marino |
| Evidenziare: | audio modulo digitale,audio modulo senza fili del ricetrasmettitore |
||

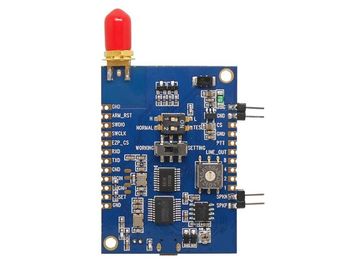

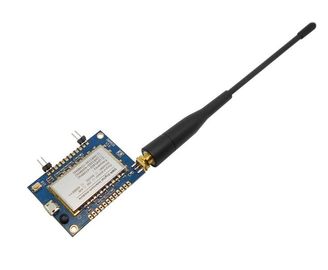

Modulo mobile del ricetrasmettitore dell'audio di VHF 134-174MHz 2W 8Km della radio di frequenza ultraelevata 400-480mhz Digital
Caratteristiche
Frequenza della banda di frequenza ultraelevata: Frequenza ultraelevata 400-470mhz/VHF 134-174MHz/320-390MHz
Distanza fino ad un massimo di 8Km
Output di forza motrice massimo a 2W
potere basso a 0.5W
Alta sensibilità: - 124dBm
Tasso di errore nella trasmissione del bit giù a 1% -121dBm di sotto
Frequenza indipendente per Tx e Rx
Larghezza di banda: il KH 12,5/25
Comunicazione dei messaggi di testo e di voce
Ricordo per input che chiama, controllo di stato di chiamata
Walkie-talkie di DMR /Analog
Trasmissione e ricezione del messaggio
Accessorio EEPROM, dati conservati anche spenti
cristallo di 1ppm TCXO
51 CTCSS
166 CDCSS
9 volumi regolabili
Crittografia migliorata della voce e del messaggio di testo
Applicazione
Definizione di Pin
| Pin no. | Nome del segnale | Definizione | Descrizione | Osservazioni | ||
| Potere | 1 | VCC | DC12V±10% | Corrente massima della trasmissione: 1.5A | ||
| 2 | Terra | Messa a terra dell'alimentazione elettrica | ||||
| Base del segnale | 1 | Terra | Messa a terra del segnale di potere | |||
| 2 | A (TXD) | Ricezione di dati | TTL TX/RS232 TX/RS485-A | Scelga uno | ||
| 3 | B (RXD) | Trasmissione di dati | TTL RX/RS232 RX/RS485-B | |||
| 4 | NC | |||||
| 5 | DGND | Messa a terra del segnale | ||||
| 6 | PPTT | Audio controllo di trasmissione | ||||
| 7 | MIC DENTRO | Controllo dell'input del microfono | ||||
| 8 | ALTOPARLANTE FUORI | Controllo dell'uscita dell'altoparlante | ||||
| 9 | PROVA | Prova di fabbrica | ||||
Definizione di Pin
| Pin no. | Nome del segnale | Definizione | Descrizione | Osservazioni | ||
| Potere | 1 | Terra |
Messa a terra dell'alimentazione elettrica
|
|||
| 2 | VCC | DC12V±10% | Corrente massima della trasmissione: 1.5A | |||
| Base del segnale | 1 | RxD (TTL) | Ricezione di dati di TTL | |||
| 2 | A (TXD) | Ricezione di dati | RS232 TX/RS485-A | Scelga uno | ||
| 3 | B (RXD) | Trasmissione di dati | RS232 RX/RS485-B | |||
| 4 |
TxD (TTL) |
Trasmissione di dati di TTL | ||||
| 5 | DGND | Messa a terra del segnale | ||||
| 6 | PPTT | Audio controllo di trasmissione | ||||
| 7 | MIC DENTRO | Controllo dell'input del microfono | ||||
| 8 | ALTOPARLANTE FUORI | Controllo dell'uscita dell'altoparlante | ||||
| 9 | PROVA | Prova di fabbrica | ||||
