Output di forza motrice: | 5w | Frequenza: | VHF/UHF |
---|---|---|---|
Distanza: | 10km LOS | Interfaccia: | RS232/RS485/TTL |
Di baud rate: | 1200bps/2400bps | Applicazione: | marino |
Evidenziare: | audio modulo digitale,audio modulo senza fili del ricetrasmettitore |

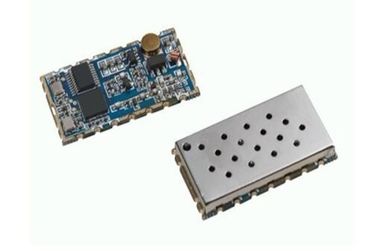

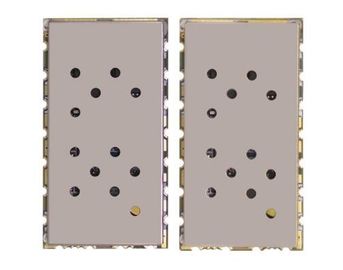

Talkie tutto compreso mobile radiofonico di VHF 134-174MHz 5W 10Km Digital Wakie di 400-480mhz Digital
Caratteristiche:
* frequenza: 400 ~ 480 megahertz (frequenza ultraelevata)
* 134~174MHZ (VHF)
* la frequenza di Rx e di Tx, Tx e Rx CTCSS, CDCSS possono essere messi da solo.
* larghezza di banda 12.5/25KHz
* fino a 1 w potenza di uscita
* distanza di trasmissione fino a 3,5 - 5 chilometri nello spazio all'aperto
* sensibilità: - 124 DBM
* piccola dimensione
* EEPROM incorporato, dati ha tenuto identicamente anche spento
* 38 CTCSS
* 166 CDCSS
* tonfo livellato 8
* 8 volumi regolabili
* il potere massimo minimo è facoltativo (500 Mw) - 1w
* vasta gamma della V di tensioni di funzionamento 3,3 - 5,5
* un cristallo da 1 PPM KDS TCXO
Applicazione:
* piccolo walkie-talkie
* citofono invisibile
* prodotti di sport
* sistema di sicurezza di costruzione della comunità
* audio sistema di sorveglianza
Pin Definition:
Pin No. | Nome del segnale | Definizione | Descrizione | Osservazioni | ||
Potere | 1 | VCC | DC12V±10% | Corrente massima della trasmissione: 1.5A | ||
2 | Terra | Messa a terra dell'alimentazione elettrica | ||||
Base del segnale | 1 | Terra | Messa a terra del segnale di potere | |||
2 | (TXD) | Ricezione di dati | TTL TX/RS232 TX/RS485-A | Scelga uno | ||
3 | B (RXD) | Trasmissione di dati | TTL RX/RS232 RX/RS485-B | |||
4 | NC | |||||
5 | DGND | Messa a terra del segnale | ||||
6 | PPTT | Audio controllo di trasmissione | ||||
7 | MIC DENTRO | Controllo dell'input del microfono | ||||
8 | ALTOPARLANTE FUORI | Controllo dell'uscita dell'altoparlante | ||||
9 | PROVA | Prova di fabbrica |
Pin Definition
Pin No. | Nome del segnale | Definizione | Descrizione | Osservazioni | ||
Potere | 1 | Terra |
Messa a terra dell'alimentazione elettrica
|
|||
2 | VCC | DC12V±10% | Corrente massima della trasmissione: 1.5A | |||
Base del segnale | 1 | RxD (TTL) | Ricezione di dati di TTL | |||
2 | (TXD) | Ricezione di dati | RS232 TX/RS485-A | Scelga uno | ||
3 | B (RXD) | Trasmissione di dati | RS232 RX/RS485-B | |||
4 |
TxD (TTL) |
Trasmissione di dati di TTL | ||||
5 | DGND | Messa a terra del segnale | ||||
6 | PPTT | Audio controllo di trasmissione | ||||
7 | MIC DENTRO | Controllo dell'input del microfono | ||||
8 | ALTOPARLANTE FUORI | Controllo dell'uscita dell'altoparlante | ||||
9 | PROVA | Prova di fabbrica |
