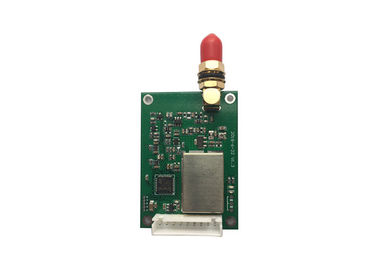

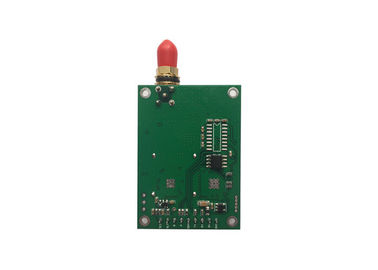

Trasmettitore di dati del modulo di dati del modulo SX1278 868MHz Lora di Lora 800mW 5km UART
LS-LR1000 forniscono RS232, RS485 o l'interfaccia di TTL, sceglie prego uno quando ordinate.
Introduzione generale
LS-LR1000 è un modulo senza fili della porta seriale, funziona a difetto 433MHz (o a 868MHz/915MHz), stabilizza 16 canali. Usa SX1278/SX1276 il chip da Semtech, trasmissione dei dati trasparente di sostegni. LS-LR1000 adotta la tecnologia di spettro di diffusione di LORA. La sua distanza di trasmissione è più lunga della radio convenzionale. La tecnologia di algoritmo di FEC assicura che LS-LR1000 abbia l'alta efficienza di codifica e buone prestazioni di correzione.
Campo di applicazione
• Serrature di porta elettroniche dell'hotel, sistema di gestione biometrico del controllo di accesso
• Controllo medico ed elettronico di automazione di strumentazione
• Materiale didattico intelligente, cura del bambino, sistema di chiamata del reparto medico
• Elettrodomestici e controllo di illuminazione intelligente
• Smart card antifurto dell'allarme, rilevazione della ripresa esterna della locomotiva ferroviaria
• Acqua, elettricità, gas, compensazione del sistema di riscaldamento della lettura automatica del contatore o di potere reattivo e monitoraggio di griglia di potere
• Trasmissione senza fili dello schermo del LED di testo, delle immagini e del controllo senza fili
• Scala senza fili della gru, monitoraggio del veicolo, prova dell'attrezzatura di invecchiamento
• Trasmissione senza fili di dati dell'attrezzatura industriale e monitoraggio ambientale industriale
• Video controllo di controllo di PTZ, lettore di schede di partecipazione del controllo di accesso
• Controllo di rilevazione della raccolta di informazioni dell'attrezzatura del tempo/petrolio/acqua e della lampada di via di rilevazione dell'ambiente naturale
• Estragga il sistema di posizionamento di partecipazione, allarme di rilevazione del gas
Caratteristica tecnica
| PRESTAZIONE |
| Output di forza motrice: |
1W |
| Gamma di linea di mira di rf: |
5km @2400bps
Condizione di prova: chiaro e spazio all'aperto, potere massimo, tasso di aria: 2400bps, guadagno 2.5dBi, antenna height>2m dell'antenna
|
| Di baud rate dell'aria di rf: |
1200/2400/4800/9600/19200bps |
| Manica dello spazio: |
1MHz (difetto) |
| Larghezza di banda: |
<25khz>
|
| Sensibilità del ricevitore: |
-123dBm@1200bps, -118dbm (9600bps) |
| Formato di dati: |
8N1, 8E1, 8O1 |
| COMPATIBILITÀ |
| Serie di LS-LR |
| POTERE |
| Tensione di rifornimento: |
CC 5V |
| Trasmetta la corrente: |
<650ma>
|
| Ricevi la corrente: |
<30ma>
|
| Corrente di sonno: |
<20ua>
|
| GENERALITÀ |
| Modo di comunicazione: |
In semiduplex |
| Banda di frequenza: |
433MHz o 450MHz, 470MHz, 868MHz, 915MHz scelgono uno |
| Manica: |
un difetto di 16 canali |
| Interfaccia: |
TTL, RS232, RS485 (scelga uno) |
| PROPRIETÀ FISICHE |
| Dimensione: |
53mm×38mm×10mm
(a parte la base dell'antenna ed il perno di dati) |
| Peso: |
35g |
| Base dell'antenna: |
50Ω, SMA |
| Temperatura di funzionamento: |
Industriale: - 40℃~+85℃ (TCXO) |
| Stabilità di frequenza: |
industriale di ±2.5ppm |
Definizione di Pin (perno 9)
| Pin no. |
Segnale
Nome
|
Funzione |
Livello |
Collegamento con il terminale |
Osservazioni |
| 1 |
Terra |
Messa a terra dell'alimentazione elettrica |
|
Terra |
|
| 2 |
VCC |
CC dell'alimentazione elettrica |
CC 5V |
|
|
| 3 |
RxD/TTL |
Ricezione di dati |
TTL |
TxD |
|
| 4 |
TxD/TTL |
Trasmissione di dati |
TTL |
RxD |
|
| 5 |
SGND |
Segnale |
|
|
|
| 6 |
A (TXD) |
A di RS-485 (TxD di RS-232) |
|
A (RxD) |
|
| 7 |
B (RXD) |
B di RS-485 (RxD di RS-232) |
|
B (TxD) |
| 8 |
SONNO |
Controllo di sonno |
TTL |
Segnale di sonno |
Valido a basso livello |
| 9 |
PROVA |
Prova di fabbrica |
|
|
|
