| Luogo di origine: | La CINA |
|---|---|
| Marca: | LS |
| Certificazione: | CE |
| Numero di modello: | LS-TD4018 |
| Quantità di ordine minimo: | 1PC |
| Prezzo: | negociate |
| Imballaggi particolari: | Standard |
| Tempi di consegna: | 3-6 giorni |
| Termini di pagamento: | T/T, Western Union, Paypal |
| Capacità di alimentazione: | 10000pcs |
| Input: | Analogo o TC | Uscita: | RS485 |
|---|---|---|---|
| Modo di montaggio: | montaggio della Baccano-ferrovia | Alimentazione elettrica: | 24 V CC |
| Evidenziare: | modulo di Acuisition di dati analogici 8ch,modulo di Acuisition di dati analogici 2000mW,Convertito del segnale analogico RS485 |
||

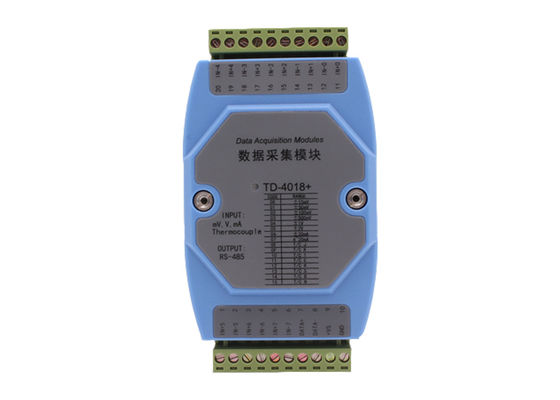

Convertito del segnale analogico del convertitore di segnale 8ch al modulo di Acuisition di dati analogici RS485
1. Introduzione generale
Il LS-TD4018 è un prodotto analogico che sostiene la gamma della misura con -15mV ~+15mV, -50mV~50mV, -100mV~+100mV, -500mV~+500mV, -1V~+1V, -2V~2V, -20mA~20mA ed il tipo di J, K, T, la E, la R, la S, B, il tipo input di acquisizione del grado industriale di N dei canali del segnale 8 di TC. Adotta il protocollo standard di MODBUS RTU. Il reclamo con gli standard industriali, LS-TD4018 è adatto da usare per vari applicazioni e sistemi industriali di automazione. È conveniente comunicare con il computer host e realizzare una rete rapida e sviluppare il vostro sistema di controllo.
| J | -200~1200℃ | R | -50~1760℃ |
| K | -200~1350℃ | S | -50~1760℃ |
| T | -200~400℃ | B | 400~1820℃ |
| E | -200~1000℃ | N | -200~1300℃ |
2. Parametro
| Parametro di tecnica | Descrizione |
| Alimentazione elettrica | CC 9~30V |
| Gamme introdotte | -15mV~+15mV, - 50mV~50mV, - 100mV~+100mV, - 500mV~+500mV, -1V~+1V, -2V~2V, -20mA~20mA e tipo di J, K, T, E, R, S, B, tipo segnale di N di TC |
| Vantaggio | Ogni canale sostiene la configurazione indipendente (8 canali possono essere messi esclusivamente) |
| Tipo introdotto | 8 input del cavo dei canali 3 |
| Raccolga la frequenza | ANNUNCIO che raccoglie frequency≤10Hz (tasso totale) |
| Risoluzione | bit 16 |
| Classe di precisione | ≤ ±0.1% (gli errori del cavo di collegamenti non hanno incluso) |
| Impedenza introdotta | Tensione 20MΩ, 100Ω corrente |
| Interfaccia | RS-485 |
| Protocollo |
Stabilizzi Modbus-RTU, il supporto 8N1, 8O1, 8E1. Compatibile con i generi di software di SCADA, SpA Se avete bisogno di MODBUS-ASCII o altro, specifichi prego quando ordinano |
| Di baud rate | 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
| Distanza | Distanza RS485<1000m> |
| Stabilità | Chip di alta qualità di uso dentro, operazione affidabile e stabile doppia incorporata del cane da guardia, |
| Livello di protezione | La protezione di polarità di Pin di potere, ha introdotto il Pin fotoelettrico di isolamento di Pin, dell'input dell'ANNUNCIO e la protezione della porta di comunicazione ±15KV ESD, la tensione 2500Vrms, 500DC continuo, la protezione contro il fulmine, la protezione di isolamento dell'impulso |
| Consumo di energia | <2000mw> |
| Peso | 0.3kg |

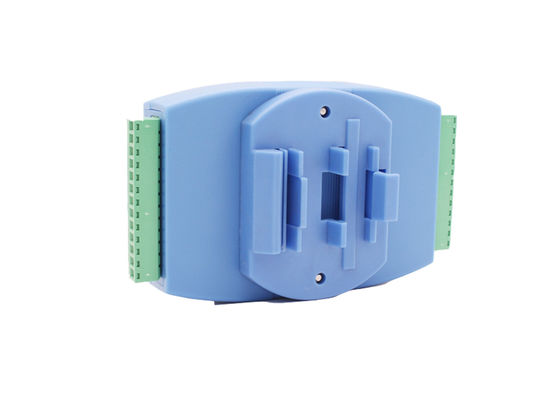

| Montaggio del modo | Installazione a forma di U della ferrovia di baccano di norma 35mm |
3. Regolazioni della fabbrica di difetto
Per la vostra convenienza, la nostra regolazione di parametri di difetto della fabbrica è come segue:
a. Indirizzo di dispositivo: 1;
b. Di baud rate: 9600bps;
c. Protocollo di ModBus-RTU, formato di dati: 8N1;
4. Pin Definition
| Pin No. | Nome di Pin | Descrizione |
| 1 | IN5+ | Entrata analogica di Ch 5 + |
| 2 | IN5- | Entrata analogica di Ch 5 - |
| 3 | IN6+ | Entrata analogica di Ch 6 + |
| 4 | IN6- | Entrata analogica di Ch 6 - |
| 5 | IN7+ | Entrata analogica di Ch 7 + |
| 6 | IN7- | Il Ch 7 entrata analogico |
| 7 | DATA+ | RS485 + |
| 8 | DATI | RS485- |
| 9 | +VS | Alimentazione elettrica + (9-30VDC) |
| 10 | Terra | Terra dell'alimentazione elettrica |
| 11 | IN0+ | Entrata analogica di Ch 0 + |
| 12 | IN0- | Entrata analogica di Ch 0 - |
| 13 | IN1+ | Entrata analogica di Ch 1 + |
| 14 | IN1- | Entrata analogica di Ch 1 - |
| 15 | IN2+ | Entrata analogica di Ch 2 + |
| 16 | IN2- | Il Ch 2 entrata analogico |
| 17 | IN3+ | Entrata analogica di Ch 3 + |
| 18 | IN3- | Entrata analogica di Ch 3 - |
| 19 | IN4+ | Entrata analogica CH4 + |
| 20 | IN4- | Entrata analogica CH4 - |
