Input: | Analogo o TC | Uscita: | RS485 |
---|---|---|---|
Modo di montaggio: | montaggio della Baccano-ferrovia | Alimentazione elettrica: | 24 V CC |
Tipo introdotto: | 8 input del cavo dei canali 3 | Risoluzione: | bit 16 |
Evidenziare: | isolatore del segnale numerico di 2000mW,Isolatore del segnale numerico di RS485,convertitore del segnale numerico di 2000mW |

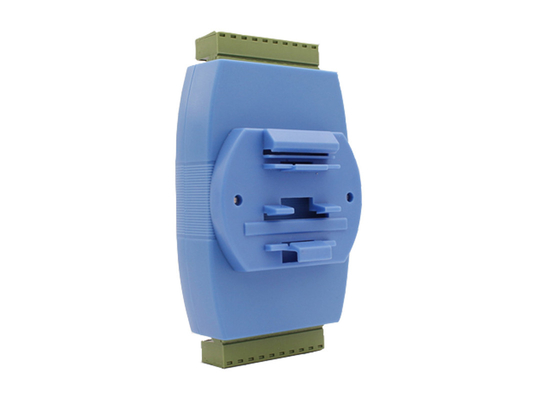

24V convertitore di segnale dell'isolatore 8ch RS485 del segnale numerico di CC 2000mW
Convertito del segnale analogico del convertitore di segnale 8ch al modulo di Acuisition di dati analogici RS485
1. Introduzione generale
Il LS-TD4018 è un prodotto analogico che sostiene la gamma della misura con -15mV ~+15mV, -50mV~50mV, -100mV~+100mV, -500mV~+500mV, -1V~+1V, -2V~2V, -20mA~20mA ed il tipo di J, K, T, la E, la R, la S, B, il tipo input di acquisizione del grado industriale di N dei canali del segnale 8 di TC. Adotta il protocollo standard di MODBUS RTU. Il reclamo con gli standard industriali, LS-TD4018 è adatto da usare per vari applicazioni e sistemi industriali di automazione. È conveniente comunicare con il computer host e realizzare una rete rapida e sviluppare il vostro sistema di controllo.
J | -200~1200℃ | R | -50~1760℃ |
K | -200~1350℃ | S | -50~1760℃ |
T | -200~400℃ | B | 400~1820℃ |
E | -200~1000℃ | N | -200~1300℃ |
2. Parametro
Parametro di tecnica | Descrizione |
Alimentazione elettrica | CC 9~30V |
Gamme introdotte | -15mV~+15mV, - 50mV~50mV, - 100mV~+100mV, - 500mV~+500mV, -1V~+1V, -2V~2V, -20mA~20mA e tipo di J, K, T, E, R, S, B, tipo segnale di N di TC |
Vantaggio | Ogni canale sostiene la configurazione indipendente (8 canali possono essere messi esclusivamente) |
Tipo introdotto | 8 input del cavo dei canali 3 |
Raccolga la frequenza | ANNUNCIO che raccoglie frequency≤10Hz (tasso totale) |
Risoluzione | bit 16 |
Classe di precisione | ≤ ±0.1% (gli errori del cavo di collegamenti non hanno incluso) |
Impedenza introdotta | Tensione 20MΩ, 100Ω corrente |
Interfaccia | RS-485 |
Protocollo |
Stabilizzi Modbus-RTU, il supporto 8N1, 8O1, 8E1. Compatibile con i generi di software di SCADA, SpA Se avete bisogno di MODBUS-ASCII o altro, specifichi prego quando ordinano |
Di baud rate | 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
Distanza | Distanza RS485<1000m> |
Stabilità | Usi i chip di alta qualità dentro, l'operazione affidabile e stabile doppia incorporata del cane da guardia, |
Livello di protezione | La protezione di polarità di Pin di potere, ha introdotto il Pin fotoelettrico di isolamento di Pin, dell'input dell'ANNUNCIO e la protezione della porta di comunicazione ±15KV ESD, la tensione 2500Vrms, 500DC continuo, la protezione contro il fulmine, la protezione di isolamento dell'impulso |
Consumo di energia | <2000mw> |
Peso | 0.3kg |
Montaggio del modo | Installazione a forma di U della ferrovia di baccano di norma 35mm |
3. Regolazioni della fabbrica di difetto
Per la vostra convenienza, la nostra regolazione di parametri di difetto della fabbrica è come segue:
a. Indirizzo di dispositivo: 1;
b. Di baud rate: 9600bps;
c. Protocollo di ModBus-RTU, formato di dati: 8N1;
4. Pin Definition
Pin No. | Nome di Pin | Descrizione |
1 | IN5+ | Entrata analogica di Ch 5 + |
2 | IN5- | Entrata analogica di Ch 5 - |
3 | IN6+ | Entrata analogica di Ch 6 + |
4 | IN6- | Entrata analogica di Ch 6 - |
5 | IN7+ | Entrata analogica di Ch 7 + |
6 | IN7- | Il Ch 7 entrata analogico |
7 | DATA+ | RS485 + |
8 | DATI | RS485- |
9 | +VS | Alimentazione elettrica + (9-30VDC) |
10 | Terra | Terra dell'alimentazione elettrica |
11 | IN0+ | Entrata analogica di Ch 0 + |
12 | IN0- | Entrata analogica di Ch 0 - |
13 | IN1+ | Entrata analogica di Ch 1 + |
14 | IN1- | Entrata analogica di Ch 1 - |
15 | IN2+ | Entrata analogica di Ch 2 + |
16 | IN2- | Il Ch 2 entrata analogico |
17 | IN3+ | Entrata analogica di Ch 3 + |
18 | IN3- | Entrata analogica di Ch 3 - |
19 | IN4+ | Entrata analogica CH4 + |
20 | IN4- | Entrata analogica CH4 - |
