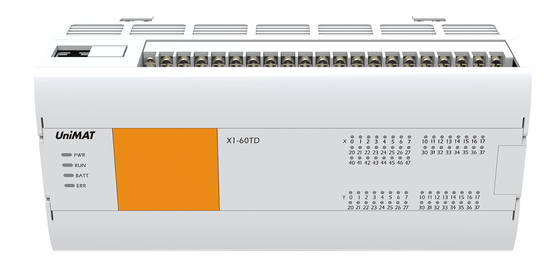

Controllore logico programmabile Industrial Automation Using dello SpA di DC24V
LO SpA di X1-60TD per di automazione dell'industria costo lo SpA
Parametri
Oggetto no. | Specifictions | |||
Numero del pezzo. | X1-60TD-E0 | |||
Tensione | DC24V | |||
Gamma di tensione | Dc 20,4~28.8V | |||
Tensione permessa | continui a funzionare per l'interruzione di corrente istantanea più di meno di 5ms | |||
Fusibile | 60V 2A | |||
Punta di corrente | 12A, CC di 0.5ms below/28.8V | |||
Consumo di energia | 8W | |||
Alimentazione elettrica di DC24V | 600mA qui sotto | |||
Specifiche introdotte | ||||
Input | 36 | |||
Metodo del collegamento | Blocchetto terminali staccabile (vite M3) | |||
Metodo di input | NPN/PNP | |||
Tensione del segnale in ingresso | Tipo dell'alimentatore in CC: dc20.4v ~ 28.8v | |||
Impedenza introdotta | X0-X2 | 2.4K | ||
X3 qui sopra | 5.6K | |||
Sulla corrente indotta introdotta | X0-X2 | Più di 5mA | ||
X3 qui sopra | Più di 2.4mA | |||
FUORI dalla corrente indotta introdotta | 1mA qui sotto | |||
Tempo di reazione introdotto | Non non più di 4.5ms | |||
Forma del segnale in ingresso | Input libero del contatto di tensione | |||
Vuoti l'input: Transistor aperto del collettore di NPN | ||||
Tipo input di fonte: Transistor del collettore di PNPOpen | ||||
Isolamento del circuito introdotto | Isolamento dell'accoppiatore ottico | |||
Esposizione di input | Quando l'accoppiatore ottico è guidato, la luce del LED sul pannello è sopra | |||
Specifiche di uscita | ||||
Uscita | 16 | |||
Metodo del collegamento | Blocchetto terminali staccabile (vite M3) | |||
Metodo dell'uscita | NPN/PNP | |||
Alimentazione elettrica esterna | DC5~30V | |||
Carico massimo | Carico resistivo | 0.5A/unico; punti 0.8A/4 | ||
carico induttivo | 12W/DC24V | |||
Carico leggero | Alta velocità: 2W/DC24V, terreno comunale: 5W/DC24V | |||
Min Load | 5mA(DC5~24V) | |||
Corrente di perdita del circuito aperto | 0.1mA 以下 /DC30V | |||
Accenda la resistenza | Punto ad alta velocità 0,3Ω tipico (Max0.6Ω) | |||
tempo di reazione | FUORI DA →ON | Il livello spende: 10μsbelow/10mAqui sopra(DC5~24V) | ||
Ordinario: 0.2ms below/200mA qui sopra (DC24V) | ||||
SU →OFF | Il livello spende: 10μs below/10mA qui sopra (DC5~24V) | |||
Ordinario: 0.2ms以下/200mA qui sopra (DC24V) | ||||
Isolamento del ciclo | Isolamento dell'accoppiatore ottico | |||
Esposizione di azione dell'uscita | Quando l'accoppiatore ottico è guidato, la luce del LED sul pannello è sopra | |||
Distanza di trasmissione dello schermo | 500M (uscita ordinaria) | |||
Distanza di trasmissione Unshielded |
150M (uscita ordinaria) |
Schema elettrico
