controllo senza fili senza fili RS485 di Amr 2km del modulo di dati di 1W RS485 al regolatore della radio di PTZ
Introduzione:

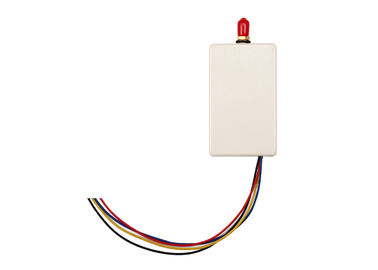

LS-U1000S-RS485 è un modulo di dati della banda 1000mW di frequenza ultraelevata. Con l'intelaiatura di plastica elegante, per voi è conveniente collegarsi con i dispositivi RS485 per le applicazioni all'aperto. Facile installare, nessun programma ha avuto bisogno di, nessuna tassa di comunicazione.
Parametro:
Output di forza motrice: CC 5V o altra su misura
Potere di rf: 1W
Di baud rate dell'aria: 1,200/2,400/4,800/9,600/19,200bps scelgono uno
Di baud rate dell'interfaccia: 1,200/2,400/4,800/9,600/19,200bps programmabile
Banda di frequenza: 433, o 400, 450, 470 o DOTTRINA altre
Interfaccia: RS485
Modo di comunicazione: In semiduplex
Manica: 8 (difetto), 16/32 (su misura)
Ricevi la corrente: <50ma>
Ricevi la sensibilità: -123dBm @ 1,200bps); -118dBm @ 9,600bps)
Corrente di trasmissione: <500ma>
Gamma di linea di mira di rf: 2km (BER= 10-5@9600bps); 3km (BER=10-5 @ 1,200bps)
Dimensione: 68x 45 x 18mm (senza porto dell'antenna)
| PRESTAZIONE |
| Output di forza motrice: |
1W |
| Gamma di linea di mira di rf: |
3km@1200bps; 2km@9600bps |
| Tasso effettivo di rf: |
1200/2400/4800/9600/19200bps |
| Manica dello spazio: |
1MHz (predefinito), (personalizzazione 12.5/25KHz) |
| Larghezza di banda: |
<25khz>
|
| Sensibilità del ricevitore: |
-123dBm@1200bps, -118dbm (9600bps) |
| Formato di dati: |
8N1, 8E1, 8O1 (personalizzi) |
| COMPATIBILITÀ |
| LS-UN10, LS-UN100, LS-U1000, serie LS-UN5000 |
| POTERE |
| Tensione di rifornimento: |
CC 5V |
| Trasmetta la corrente: |
<600ma>
|
| Ricevi la corrente: |
<50ma>
|
| Corrente di sonno: |
<20ua>
|
| GENERALITÀ |
| Modo di comunicazione: |
In semiduplex |
| Banda di frequenza: |
433MHz o 400MHz, o 450MHz, 470MHz |
| Modulazione di frequenza |
FSK/GFSK |
| Manica: |
8 (difetto), 16/32/64 (facoltativo) |
| Interfaccia: |
TTL, RS232, RS485 (scelga uno) |
| PROPRIETÀ FISICHE |
| Dimensione: |
53mm×38mm×10mm
(a parte la base dell'antenna ed il perno di dati) |
| Peso: |
35g |
| Base dell'antenna: |
50Ω, SMA |
| Temperatura di funzionamento: |
Industriale: - 40℃~+85℃ (TCXO) |
| Stabilità di frequenza: |
industriale di ±2.5ppm |
Applicazione:
- SCADA
- Amr (lettura automatica del contatore)
- Controllo di macchina fotografica (PTZ)
- Mette in mostra il controllo del tabellone segnapunti
- Segni e forum elettronici
- Inseguimento della flotta di GPS
- Sistemi di sicurezza
- Controllo del distributore automatico
- Sistemi a distanza del tempo
- Sistemi a distanza di accesso del portone e di parcheggio
- La ripresa esterna pesa le scale
- Controllo di HVAC
- Controllo a distanza della stazione di servizio
- Difesa della patria
- Robotica e controllo
- Applicazioni senza fili di controllo del magazzino
- Irrigazione del perno
- Telemetria dispersa nell'aria
- Strumentazione a distanza
- Sensori senza fili di temperatura e di pressione

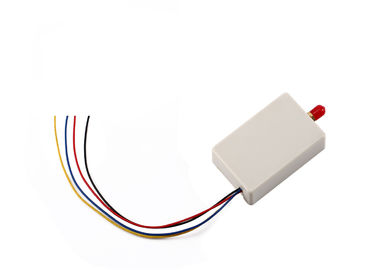

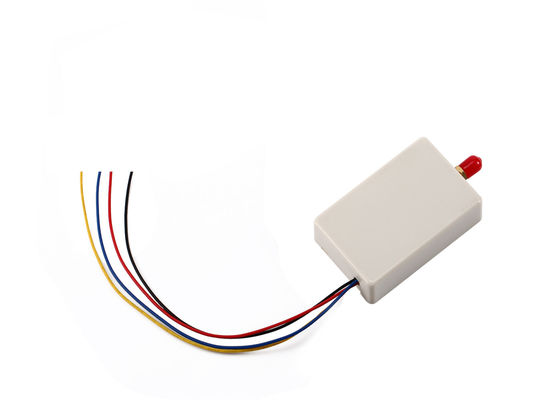

Definizione di PIN:
Cavo rosso---VCC 5V (CC dell'alimentazione elettrica)
Cavo nero----Terra (messa a terra dell'alimentazione elettrica)
Cavo blu----485 A
Cavo giallo---485 B
Configurazione di Manica:
Ogni canale ha suo punto a frequenza fissa che è prestabilito a MCU in fabbrica. Ciò che segue è la tavola di configurazione per il nostro modulo comune. Se avete bisogno di altri punti di frequenza, dica prego le nostre vendite quando ordinate.
| Incanali no. |
Frequenza |
Manica no. |
Frequenza |
| 1 |
429.0325MHz |
5 |
433.0325MHz |
| 2 |
430.0325MHz |
6 |
434.0325MHz |
| 3 |
431.0325MHz |
7 |
435.0325MHz |
| 4 |
432.0325MHz |
8 |
436.0325MHz |
