| Luogo di origine: | La Cina |
|---|---|
| Marca: | Lensen |
| Certificazione: | CE, FCC |
| Numero di modello: | LS-S100 |
| Quantità di ordine minimo: | 2PCS |
| Prezzo: | Negotiation |
| Imballaggi particolari: | Cartone standard |
| Tempi di consegna: | 2-7 giorni |
| Termini di pagamento: | T / T, unione occidentale |
| Capacità di alimentazione: | 6000pcs/month |
| output di forza motrice: | 100mW | Distanza: | 1KM |
|---|---|---|---|
| Interfaccia: | TTL | frequenza: | 433MHZ |
| Evidenziare: | trasferimento di dati senza fili,ricetrasmettitore di dati di rf |
||

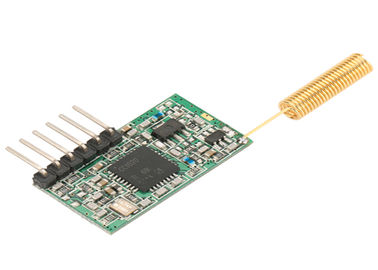

LS-S100 è un modulo di dati di Mini-dimensione rf. È usato solitamente per l'applicazione limitata dello spazio. Con l'interfaccia di TTL, questo transeiver senza fili è ampiamente usato per la comunicazione senza fili del microcontroller ed altri sistemi di comunicazione del porto del livello di TTL. Ha l'alte affidabilità e buona prestazione.
I. caratteristica tecnica
| PRESTAZIONE | |
| Output di forza motrice: | 100mW (difetto), |
| Gamma di linea di mira di rf: | 1000m@1200bps; 600m@9600bps |
| Tasso effettivo di rf: | 1200/2400/4800/9600/19200bps |
| Manica dello spazio: | 1MHz (predefinito), (personalizzazione 12.5/25KHz/other) |
| Larghezza di banda: | <25khz> |
| Sensibilità del ricevitore: | -123dBm@1200bps (BER di 1%) |
| RETE | |
| Topologia della rete: | Punto a punto, punto--multipunto |
| COMPATIBILITÀ | |
| Serie di LS-U | |
| POTERE | |
| Tensione di rifornimento: | 5V CC (difetto), |
| Trasmetta la corrente: | 100mA |
| Ricevi la corrente: | 30mA |
| Corrente di sonno: | 10uA |
| GENERALITÀ | |
| Modo di comunicazione: | In semiduplex |
| Banda di frequenza: | 433MHz (400/450MHz/470MHz) |
| Manica: | 8 (difetto), 16/32/64 (facoltativo) |
| Interfaccia: | TTL |
| PROPRIETÀ FISICHE | |
| Dimensione: | 28mm×15mm×10mm (a parte la base dell'antenna ed il perno di dati) |
| Peso: | 20g |
| Base dell'antenna: | 50Ω, SMA |
| Temperatura di funzionamento: | Industriale: - 40℃~+85℃ (TCXO) |
| Stabilità di frequenza: | industriale di ±2.5ppm |
II. campo di applicazione
III. Come usarlo
1. Alimentazione elettrica predefinita 5V
2. Definizione di PIN (6pin)
Tabella 1: Definizioni di Pin del JP 1 e metodi del collegamento
| Pin no. | Nome del segnale | Funzione | Livello | Collegamento con il terminale | Osservazioni |
| 1 | Terra | Messa a terra dell'alimentazione elettrica | - | Terra | |
| 2 | VCC | Alimentazione elettrica: CC 5V | - | ||
| 3 | RXD/TTL | Ricezione di dati | TTL | TxD | |
| 4 | TXD/TTL | Trasmissione di dati | TTL | RxD | |
| 5 | SLP | Controllo di sonno | - | Segnale di sonno | Valido a basso livello |
| 6 | PROVA | Prova di fabbrica | - | - |
Regolazione di parametro dal nostro software
Potete usare il nostro software Lensen.exe per leggere o fissare il parametro sul computer. Quando collegate il modulo di rf al PC dal cavo di prova, ricordi prego collegare il DB9 come pure la porta USB al computer.
La frequenza corrispondente indica a 433MHz di 1-8 canali
| Manica | Frequenza | Manica | Frequenza | Manica | Frequenza | Manica | Frequenza |
| 1 | 429.0325MHZ | 2 | 430.0325MHZ | 3 | 431.0325MHZ | 4 | 432.0325MHZ |
| 5 | 433.0325MHZ | 6 | 434.0325MHZ | 7 | 435.0325MHZ | 8 | 436.0325MHZ |
