| Luogo di origine: | La Cina |
|---|---|
| Marca: | Lensen |
| Numero di modello: | LS-U1000S-A |
| Quantità di ordine minimo: | 2PCS |
| Prezzo: | Negotiation |
| Imballaggi particolari: | Cartone standard |
| Tempi di consegna: | 2-7 giorni |
| Termini di pagamento: | T / T, unione occidentale |
| Capacità di alimentazione: | 6000pcs/month |
| frequenza: | 433MHZ | output di forza motrice: | 1W |
|---|---|---|---|
| Distanza: | 2KM | Materiale: | scatola di plastica |
| Evidenziare: | trasferimento di dati senza fili,ricetrasmettitore di dati di rf |
||
La radio del modulo di dati di LS-U1000 rf RS232 comunica con RS485 controllo senza fili dei dispositivi 1km
Introduzione:

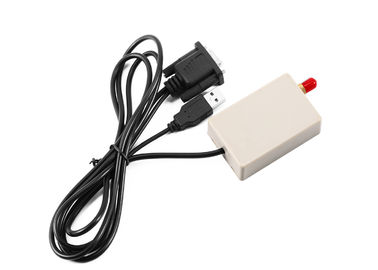

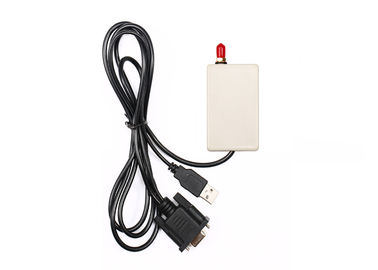

LS-U1000S-RS232 è un modulo di dati della banda 1000mW di frequenza ultraelevata. Con l'intelaiatura di plastica elegante, DB9 connettore, per voi è conveniente collegare la porta del RS232 del computer ed altri dispositivi RS232. Facile installare, nessun programma ha avuto bisogno di, nessuna tassa di comunicazione.
Parametro:
Output di forza motrice: Alimentazione elettrica di USB
Potere di rf: 1W
Di baud rate dell'aria: 1,200/2,400/4,800/9,600/19,200bps scelgono uno
Di baud rate dell'interfaccia: 1,200/2,400/4,800/9,600/19,200bps programmabile
Banda di frequenza: 433 o 400, 450, DOTTRINA 470or altre
Interfaccia: RS-232
Modo di comunicazione: in semiduplex
Manica: 8 (difetto), 16/32 (su misura)
Ricevi la corrente: <50ma>
Ricevi la sensibilità: -123dBm @ 1,200bps); -118dBm @ 9,600bps)
Corrente di trasmissione: <500ma>
Gamma di linea di mira di rf: 2km (BER= 10-5@9600bps); 3km (BER=10-5 @ 1200bps)
Dimensione: 68x 45 x 18mm (senza porto dell'antenna)
| PRESTAZIONE | |
| Output di forza motrice: | 1W |
| Gamma di linea di mira di rf: | 3km@1200bps; 2km@9600bps |
| Tasso effettivo di rf: | 1200/2400/4800/9600/19200bps |
| Manica dello spazio: | 1MHz (predefinito), (personalizzazione 12.5/25KHz) |
| Larghezza di banda: | <25khz> |
| Sensibilità del ricevitore: | -123dBm@1200bps, -118dbm (9600bps) |
| Formato di dati: | 8N1, 8E1, 8O1 (personalizzi) |
| COMPATIBILITÀ | |
| LS-UN10, LS-UN100, LS-U1000, serie LS-UN5000 | |
| POTERE | |
| Tensione di rifornimento: | CC 5V |
| Trasmetta la corrente: | <600ma> |
| Ricevi la corrente: | <50ma> |
| Corrente di sonno: | <20ua> |
| GENERALITÀ | |
| Modo di comunicazione: | In semiduplex |
| Banda di frequenza: | 433MHz o 400MHz, o 450MHz, 470MHz |
| Modulazione di frequenza | FSK/GFSK |
| Manica: | 8 (difetto), 16/32/64 (facoltativo) |
| Interfaccia: | RS232 |
| PROPRIETÀ FISICHE | |
| Dimensione: | 53mm×38mm×10mm (a parte la base dell'antenna ed il perno di dati) |
| Peso: | 35g |

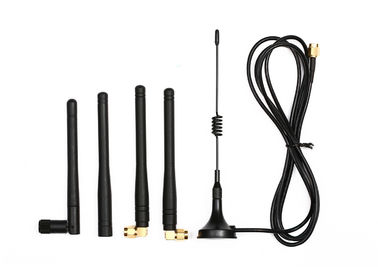

| Base dell'antenna: | 50Ω, SMA |
| Temperatura di funzionamento: | Industriale: - 40℃~+85℃ (TCXO) |
| Stabilità di frequenza: | industriale di ±2.5ppm |
Applicazione:
Controllo senza fili a macchina facente la coda
Amr (lettura automatica del contatore)
Segno dell'esposizione di LED LED
Monitoraggio senza fili
Automazione di fabbrica
Dispositivo della maniglia
Impianto di irrigazione
RS232 alla radio
Controllo di robotica
Automazione della casa
Definizione di PIN:
DB9 da collegarsi con il porto del RS232 del vostro dispositivo
USB per assicurare potere
La funzione dell'indicatore del LED
a. L'indicatore del LED infiamma rosso per 0.5S quando l'alimentazione elettrica sopra.
b. Il blu di lampeggiamento dell'indicatore del LED quando ricevono i dati.
c. Il rosso di lampeggiamento dell'indicatore del LED quando trasmettono i dati.
d. L'indicatore del LED tiene il buio quando il modulo è nello sleep mode.
Regolazione di parametro dal nostro software
Potete usare il nostro software Lensen.exe per leggere o fissare il parametro sul computer. Quando collegate il modulo di rf al PC dal cavo di prova, ricordi prego collegare il DB9 come pure la porta USB al computer.
Configurazione di Manica:
Ogni canale ha suo punto a frequenza fissa che è prestabilito a MCU in fabbrica. Ciò che segue è la tavola di configurazione per il nostro modulo comune. Se avete bisogno di altri punti di frequenza, dica prego le nostre vendite quando ordinate.
| Incanali no. | Frequenza | Manica no. | Frequenza |
| 1 | 429.0325MHz | 5 | 433.0325MHz |
| 2 | 430.0325MHz | 6 | 434.0325MHz |
| 3 | 431.0325MHz | 7 | 435.0325MHz |
| 4 | 432.0325MHz | 8 | 436.0325MHz |
