| Luogo di origine: | La Cina |
|---|---|
| Marca: | Lensen |
| Numero di modello: | LS-V25000 |
| Quantità di ordine minimo: | 2PCS |
| Prezzo: | Negotiation |
| Imballaggi particolari: | scatola |
| Tempi di consegna: | 3-7days |
| Termini di pagamento: | T / T, unione occidentale |
| Capacità di alimentazione: | 1000pcs/month |
| output di forza motrice: | 25W | Distanza: | 20KM |
|---|---|---|---|
| Materiale dell'intelaiatura: | Alluminio | frequenza: | VHF/UHF |
| Audio tipo: | analogico | ||
| Evidenziare: | audio modulo digitale,audio modulo senza fili del ricetrasmettitore |
||

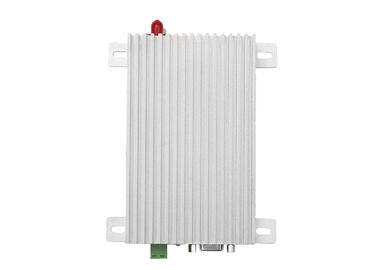

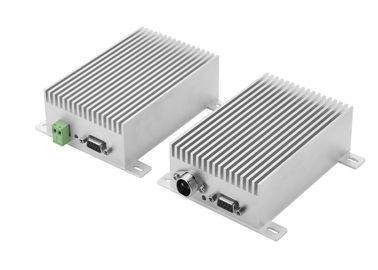

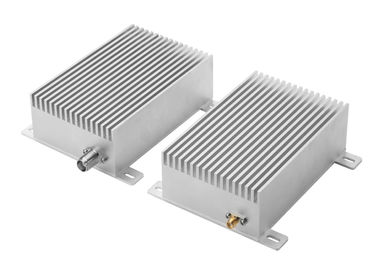

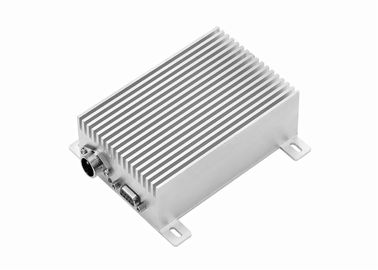

Il modem radio LS-V25000 è un'alta combinazione radiofonica professionale della trasmissione di caratteristiche di funzionamento con il chip di rf più nuovo e la tecnologia della comunicazione senza fili. Questa radio sostiene la banda di frequenza multipla, il VHF o la frequenza ultraelevata. Con l'output di forza motrice 25W, ha distanza di trasmissione lunga cui raggiunge circa più di 20km in aria aperta.
I: Caratteristiche:
1. Alto potere prodotto: 10W o 25W
2. Distanza di trasmissione lunga: fino a 20km
3. Banda della banda 150MHz di VHF o banda 230MHz o 450MHz
4. Trasmissione dei dati, trasmissione vocale entrambe okay
5. Doppio PLL, doppio VCO, alta affidabilità
6. Funzione del VOX
II. scheda di dati
A, indice generale
frequenza del ●: La banda di frequenza di frequenza ultraelevata e di VHF (150MHz, 230MHz), può immagazzinare circa 400 canali
tolleranza di frequenza del ●: ±2.5ppm
Gioco di Manica del ●: 25 chilocicli
impedenza dell'antenna del ●: 50Ω
temperatura dell'ambiente del ●: - ℃ 35 ℃~+75
il ● modula il modo: MSK
di baud rate dell'aria del ●: 1200bps/2400bps
B, indice del ricevitore
sensibilità del ●: ≤0.25uV
rapporto segnale di ignal del ● (SNR): ≤-50dB
Selettività a canale adiacente del ●: ≥70dB
Inter interferenza di modulazione del ●: ≥70dB
Immunità spuria del respouse del ●: ≥70dB
C, indice del trasmettitore
Il ● trasmette il potere: 25W
il ● modula la distorsione: ≤3%
modulazione di frequenza residua del ●: ≤-48dB
deviazione di frequenza del ●: ≤5KHz
rapporto di potere di orto-Manica del ●: ≤-70dB
potere smarrito del ●: ≤5uW
Distanza del ● rf: 20km (potere di 25W rf all'aperto)
D, alimentazione elettrica
CC del ●: 12 V (±10%)
corrente aspettante del ●: ≤ 1 6 0 m. A
corrente di trasmissione del ●: ≤ 6 A (trasmetta il potere 25W)
E, dimensione:
128*108*28mm
III. definizione di Pin
| Connettore | Pin no. | Nome di Pin | Descrizione | Osservazioni |
| Collegamento di potere | 1 | VCC | CC: 12V |
Usi prego il potere CC 12V, più di 8A |
| 2 | Terra | Terra dell'alimentazione elettrica | ||
| Collegamento del segnale | 1 | TTL (TxD) | TxD di TTL | |
| 2 | RxD (A) |
RxD di RS-232 RS-485 A |
RS-232, RS-485, TTL, soltanto uno valido | |
| 3 | TXD (B) |
TxD di RS-232 RS-485 B |
RS-232, RS-485, TTL, soltanto uno valido | |
| 4 | TTL (RxD) | RxD di TTL | ||
| 5 | Terra | Terra di segnale | ||
| 6 | PPTT | L'audio trasmissione permette a | A basso livello è per trasmettere | |
| 7 | MIC | Input di segnale audio | Input del microfono, sensibilità 10mV di modulazione | |
| 8 | PS | Uscita del segnale audio | Uscita 8ohm 0.5W dell'amplificatore audio | |
| 9 | QUADRATO | Ricezione del controllo del segnale | Ricezione del segnale portante, ad alto livello |
Applicazione di LS-V25000
Salvataggio, controllo marino
traffico pubblico
controllo automatico industriale
programma di energia elettrica
monitor di tutela dell'acqua
raccolta del segnale e trasmissione del sistema ferroviario
controllo del trasporto e di estrazione dell'olio
misura del pozzo d'acqua o del petrolio
monitoraggio idrologico
monitoraggio della stazione metereologica
protezione delle foreste
costruzione intelligente
geologico perlustri
posizione mobile
addestramento militare
