| Luogo di origine: | La Cina |
|---|---|
| Marca: | Lensen |
| Numero di modello: | LS-RAI02 |
| Quantità di ordine minimo: | 2PCS |
| Prezzo: | Negotiation |
| Imballaggi particolari: | Cartone standard |
| Tempi di consegna: | 2-7 giorni |
| Termini di pagamento: | T / T, unione occidentale |
| Capacità di alimentazione: | 6000pcs/month |
| Input: | 2AI | Tipo: | 4-20mA o 0-5V |
|---|---|---|---|
| frequenza: | 433MHz/868MHz/915MHz | Distanza: | 2km LOS o più |
| Evidenziare: | trasferimento senza fili del segnale,modulo della ripresa esterna i o |
||
la trasmissione senza fili 2 del segnale del modulo 4-20mA della radio I O di 2-3km incanala il AI 0-5v
Introduzione
LS-RAI02 Modbus RTU è un modulo dell'ingresso/uscita 1W, 2 entrate analogiche, 1 RS485 (RS485 senza fili personalizza). Controllo senza fili 2km-3km. Uso per la raccolta della radio di dati del sensore.
Carattere:
Sistema trasparente dell'ingresso/uscita
Non Internet di bisogno, nessuna cellula dei terzi, nessun tasse mensili
Avete controllo totale sopra il vostro proprio trasportatore
Risposte in tempo reale di stato dal sito remoto
Installazione veloce e messa a punto facile
Introduzione generale
LS-RAIO Modbus RTU è un regolatore industriale progettato dalla tecnologia di Lensen. Sostiene punto a punto, punto ai multi-punti AI senza fili, raccolta e controllo di AO (segnale 4-20mA o 0-5V o 0-10V). Questo RTU senza fili presenta il vantaggio di installazione facile, nessun programma richiesto, nessuna tassa di comunicazione. È la sostituzione affidabile e redditizia per il cavo di segnale del cavo di segnale della ferrovia e dell'anello di contatto.
Questa serie abbiamo oggetti 2AI, 2AO, 4AI e 4AO 4. Output di forza motrice abbiamo 2 versioni, uno è 100mW per la distanza di controllo di 600m LOS ed altro è 1W per la distanza di controllo di 3km LOS. Per la distanza più lunga di controllo, inoltre abbiamo altro più alto modem radio dell'output di forza motrice da configurare.
Campo di applicazione
Le serie di LS-RAIO sono ampiamente usate per la raccolta senza fili del segnale del sensore e la trasmissione senza fili dei dati dei tester, generi di dati dei sensori come il livello liquido, il flusso, la pressione, il peso, la temperatura, l'umidità, la vibrazione, distanza è applicata. Il AI così senza fili, moduli di AO è ampiamente usato in olio, nell'industria chimica, nella metallurgia, nel trattamento delle acque, nella protezione dell'ambiente, in condizionamento d'aria, nella medicina ed in altri campi.
| Frequenza | 433MHz o 450MHz o 470MHz |
| Output di forza motrice | 1W |
| Prodotti | 2AI |
| Tipo dell'input | 4-20mA o 0-5V o 0-10V |
| Tipo dell'uscita | 4-20mA o 0-5V o 0-10V |
| Rapporto di risoluzione | 24 bit |
| Accuratezza | ±0.02% |
| Alimentazione elettrica | di CC 9-36V CC di uso 24V solitamente |
| Interfaccia | RS-485 |
| Manica no. | il difetto 16ch, può programmare tramite DIP switch |
| Antenna | Antenna del pollone con il cavo di 1.5m |
| Temperatura di lavoro | -35 °C ~ un industriale di +75 °C |
| Umidità di lavoro | 10%-90% umidità relativa, nessuna condensazione |
| Dimensione | 115×90×40 (millimetro) |
| Modo della correzione | Ferrovia industriale a 3,5 pollici standard di cooperativa di BACCANO |
Circa il DIP switch
1) La IMMERSIONE esterna 1-4 (della destra) è usata per la regolazione del canale. Controlli prego la seguente definizione:
| Incanali no. | IMMERGA la regolazione | Incanali no. | IMMERGA la regolazione | Incanali no. | IMMERGA la regolazione | Incanali no. | IMMERGA la regolazione |
| 1 |
1234 |
2 |
1234 |
3 |
1234 |
4 |
1234 |
| 5 |
1234 |
6 |
1234 |
7 |
1234 |
8 |
1234 |
2) La IMMERSIONE esterna 5-8 (della destra) è usata per la regolazione del modo. Controlli prego la seguente definizione
| IMMERSIONE | Stato | Funzione | Osservazioni |
| 5 | FUORI DA | Con risposte | |
| SU | Nessun modo di risposte | i DI del lato a distanza, questo lato FANNO soltanto | |
| 6,7 | FUORI DA, FUORI | Controllo 1 a 1 |
Il Master ha fissato l'identificazione alla X, l'identificazione del modulo dello schiavo fissata alla X (IE. padrone ID1, schiavo ID1. ricordi l'identificazione stabilita lo stessi) |
| 6,7 | SU, FUORI | un controllo di 1 - 2 schiavi |
Master messo a ID1, l'identificazione di 2 moduli dello schiavo fissata rispettivamente a 1 ed a 2 |
| 6,7 | FUORI DA, SOPRA | un controllo di 1 - 4 schiavi |
Master messo all'identificazione 1, l'identificazione di 4 moduli dell'unguento vulnerario fissata rispettivamente a 1, a 2, a 3 ed a 4 |
| 8 | FUORI DA | Modo dello schiavo | |
| SU | Modo matrice |
Diagramma di applicazione

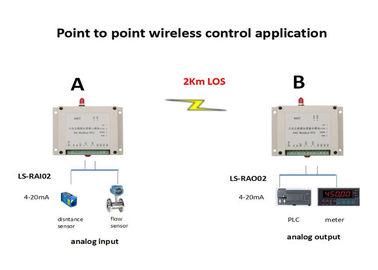

1. Applicazione punto a punto di controllo

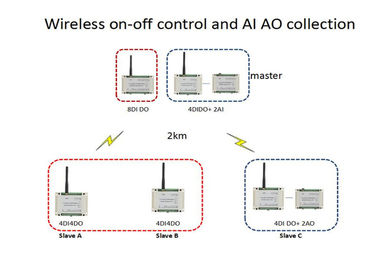

2. Punto-multipunto l'applicazione
3. Comunicazione della radio di Modbus RS485
