| Luogo di origine: | La Cina |
|---|---|
| Marca: | Lensen |
| Numero di modello: | LS-RAO02 |
| Quantità di ordine minimo: | 2PCS |
| Prezzo: | Negotiation |
| Imballaggi particolari: | Cartone standard |
| Tempi di consegna: | 2-7 giorni |
| Termini di pagamento: | T / T, unione occidentale |
| Capacità di alimentazione: | 6000pcs/month |
| frequenza: | 433MHz/450MHz/470MHz | output di forza motrice: | 1W |
|---|---|---|---|
| Distanza: | 2KM | di uscita: | uscita analogica 2 |
| Applicazione: | trasmissione della radio dei sensori | Segnale: | 4-20mA o 0-5V |
| Evidenziare: | trasferimento senza fili del segnale,sistema a distanza di io |
||

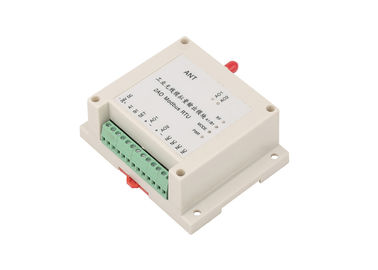

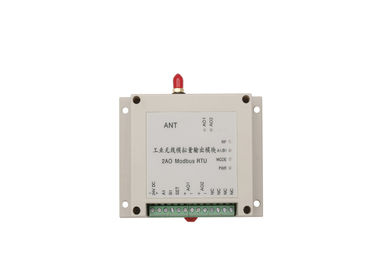

Modulo analogico senza fili di acquisizione LS-RAO02
LS-RAO02 Modbus RTU è un modulo dell'ingresso/uscita 1W, 2 uscite analogiche, 1 RS485 (RS485 senza fili personalizza). Controllo senza fili 2km-3km. Uso per la comunicazione della radio di PLC/HMI e del sensore
Parametro
| Frequenza | 433MHz o 450MHz o 470MHz |
| Output di forza motrice | 1W |
| Prodotti | 2AO |
| Tipo dell'input | 4-20mA o 0-5V o 0-10V |
| Tipo dell'uscita | 4-20mA o 0-5V o 0-10V |
| Rapporto di risoluzione | 24 bit |
| Accuratezza | ±0.02% |
| Alimentazione elettrica | di CC 9-36V CC di uso 24V solitamente |
| Interfaccia | RS-485 |
| Manica no. | il difetto 16ch, può programmare tramite DIP switch |
| Antenna | Antenna del pollone con il cavo di 1.5m |
| Temperatura di lavoro | -35 °C ~ un industriale di +75 °C |
| Umidità di lavoro | 10%-90% umidità relativa, nessuna condensazione |
| Dimensione | 115×90×40 (millimetro) |
| Modo della correzione | Ferrovia industriale a 3,5 pollici standard di cooperativa di BACCANO |
Applicazione:

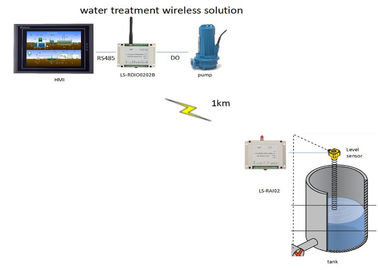

Comandi senza fili della pompa
Automatizzi il vostro livello del carro armato senza cavo corrente fra la pompa buona ed il carro armato. I comandi senza fili della pompa vi conservano tempo e soldi.
Monitoraggio livellato del carro armato senza fili
il monitoraggio senza fili semplice del vostro livello del carro armato da una posizione a distanza e riceve gli aggiornamenti di stato critici.
Attivazione senza fili della valvola
Apra o chiuda le valvole senza fili elettroniche, elettrovalvole a solenoide.
Agricoltura astuta
Imperni l'irrigazione, la pressione del suolo ed il monitoraggio della temperatura
Notifica di emergenza
Ricevi gli aggiornamenti di stato critici dal email, dal telefono, dal telefono cellulare, o da PDA se l'attrezzatura si guasta
Controllo del trasportatore
Controlli a distanza un motore del trasportatore
Relè telecomandato
Usi gli input del contatto a secco per controllare un relè a distanza.
Notifica di problema
Salvi il tempo nelle grandi facilità attivando una luce sopraelevata di notifica quando un problema accade, lasciante il supervisore conoscere esattamente dove andare.
Abbattimento delle polveri
Utilizzi il modulo senza fili dell'ingresso/uscita per azionare la vostra polvere
Registrazione di dati
Senza fili acquisti e registri i vari dati da una posizione a distanza facendo uso del nostro modulo dell'ingresso/uscita di analogo
Controllo di impilatore
Inizi e fermi il vostri impilatore/reclaimir. Colleghi lo SpA nel centro di controllo con l'impilatore ed il ricuperatore.
Rilevazione di prossimità
Monti un trasmettitore con gamma regolabile su attrezzatura pesante, monti un ricevitore «in un angolo morto,» e poi installi il ricevitore per dare un allarme o per accendere una luce ogni volta che l'attrezzatura sta funzionando nell'area.
Monitoraggio livellato del prodotto chimico
Controlli a distanza la clorazione dell'acqua o altri prodotti chimici.
Segnali stradali
Eviti devono porre il nuovo cavo usando i trasmettitori ed i ricevitori senza fili per controllare i segnali stradali quale «l'incrocio di ferrovia avanti» quando un treno è presente.
Elevatori di grano
I nostri trasmettitori e ricevitori senza fili possono essere usati per verificare gli stati dell'elevatore di grano o per controllare le funzioni differenti. per raccogliere i dati RS485. per controllare temperatura ed umidità in grano.
Caricamento del trasporto
Modulo dell'ingresso/uscita di Digital per controllo di gru e modulo analogico dell'ingresso/uscita per inviare le informazioni del carico senza fili ad un'altra posizione.
Valore di comunicazione e di corrispondenza di Modbus RTU
Tipi del registro:
| Tipi del registro | Comando colto | Scriva il comando | Spenga | Funzione |
| Tenga il registro | 0x01 | Input --non supporto | Non tenere | Può leggere il valore dell'input |
| 0x03 |
Registro di A. Hold
1. Valore dell'entrata analogica: 0x0008~0x000B
2. Valore dell'uscita analogica: 0x0048~0x004B
B: Come leggere
Registro della tenuta: può leggere l'entrata analogica 4 o controllare l'uscita analogica 4 contemporaneamente
Registri il modo di controllo
| AI/AO | IC | Colto | Identificazione di funzione | supporto degli oggetti | ||
| No. | Tipo di IC | IDENTIFICAZIONE DELLO SPA | Identificazione di Modbus | |||
| AI1 | Tenga il registro | 40009 | 8 | Legga | 03 | 2AI/4AI |
| AI2 | Tenga il registro | 40010 | 9 | Legga | 03 | |
| AI3 | Tenga il registro | 40011 | 10 | Legga | 03 | 4AI |
| AI4 | Tenga il registro | 40012 | 11 | Legga | 03 | |
| AO1 | Tenga il registro | 40073 | 72 | Lettura /scrittura | 03/06 | 2AO/4AO |
| AO2 | Tenga il registro | 40074 | 73 | Lettura /scrittura | 03/06 | |
| AO3 | Tenga il registro | 40075 | 74 | Lettura /scrittura | 03/06 | 4AO |
| AO4 | Tenga il registro | 40076 | 75 | Lettura /scrittura | 03/06 | |
Circa il calcolo di valore
Entrata analogica
Il valore massimo della gamma della misura del nostro modulo analogico è: 0X7FFF
1. Direttamente corrente e tensione di misura
Value=value esatto voi gamma di read/0x7FFF*max
Per esempio: per leggere il primo passaggio del valore introdotto del modulo (con gamma massima di 0-20mA)
Registro 0x0008 (entrata analogica del primo passaggio)
Risposte: 0x3801
Valore corrente: (0x3801/0x7FFF) *20mA=8.7509mA
2. per misurare il valore del sensore (4-20mA, sensore livellato del tester 0-6)
Se il valore di risposte è di meno di 6554, il valore livellato è 0
Se risposta valore è grande che 6554, livellato value= ()/il *measure (di valore read-6554 di 32767-6554) varia
Per esempio: il valore di risposte è 0X3801, quindi il valore livellato corrispondente è: ((0X3801-6554)/26213) metro di *6 meter=1.7815
Uscita analogica
La gamma massima della misura del modulo analogico è: 0x7FFF
Direttamente controlli la corrente d'uscita e la tensione
Scriva il registro value=current o il valore di tensione/misura di range*0x7FFF
Per esempio: per controllare il primo passaggio del modulo analogico di cui la gamma massima della misura è 0-20mA
Registro 0x0048 (uscita analogica del primo passaggio)
per scrivere valore del registro: (8.75/20mA) *0X7FFF =14336=0x3800
