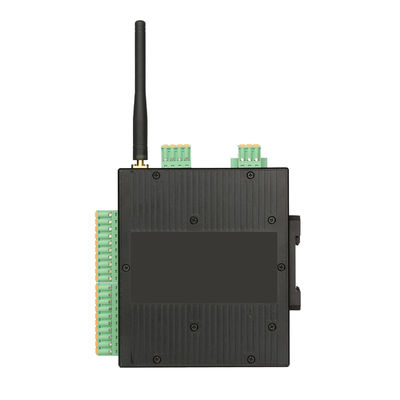

Output di forza motrice del regolatore 1W della radio I O Module Ethernet DI DO Wireless AI AO di industria
1. Introduzione generale
La serie di LS-HR RTU è progettata specialmente per controllo di ingresso/uscita senza fili. L'utente può scegliere le combinazioni differenti di modulo 2AI, 2AO, 4DI o 4DO dentro per raggiungere i vostri requisiti di controllo di ingresso/uscita. Ci sono 3 tipi prodotti che conciliano la vostra distanza differente di controllo (1W basato radio, 5W basato radiofonico e 4G non hanno basato limite di distanza). Ha 1 RS485 porto (protocollo di Modbus RTU di sostegno) e 1 porta Ethernet (protocollo del TCP/IP di Modbus di sostegno).
LS-HR RTU sono ampiamente usati per il collegamento senza fili fra lo SpA di Siemens, SpA di Schneider, SpA di Rockwell, SpA di Mitsubishi, SpA di Omron e la serie DTU dello SpA ecc. LS-HR di delta può anche collegarsi con VFD, HMI, PC per la comunicazione senza fili. Sostiene punto a punto, punto alla trasmissione dei dati della radio dei multi-punti. Sono ampiamente usati in gestione delle acque, gestione del giacimento di petrolio, controllo di energia elettrica, monitoraggio del trasporto, se la stazione, la gestione edilizia automatica, gli utenti senza fili di aiuto della soluzione dell'allarme ecc. raccolgono e trasmettono i dati a tempo. È una soluzione affidabile e competitiva. Senza cavo di collegamenti, riduce molti tempo e costo.
2. Campo di applicazione
* pressione, portata, raccolte di dati di temperatura ecc, trasmissione senza fili e controllo in acqua/nel campo trattamento delle acque reflue
* velocità del vento, piovosità, raccolta di dati di umidità ecc, trasmissione senza fili e controllo a se stazione di monitoraggio
* temperatura, umidità, concentrazioni di raccolta di dati di CO2 ecc, trasmissione senza fili e controllo nella serra di agricoltura
* senza fili controllo del AGV
* altri generi di raccolta di dati e di trasmissione senza fili dell'attrezzatura dell'OEM
* comunicazione senza fili fra lo SpA ed i sensori su macchine e su impianti chimici, giacimento di petrolio.
3. caratteristica tecnica
| Alimentazione elettrica |
DC24V (DC9-36V) |
| Schermo LCD |
Può mostrare: canale corrente, identificazione a distanza, identificazione del locale |
| Frequenza |
150M, 230M, 400M, 433M, 470M, 868M, 915M, 4G |
| Porto RS-485 |
Porto 2 RS485
(Di baud rate 2400bps, 4800bps, 9600bps o 19200bps)
|
| Carico RS-485 |
32 |
| Porto di lan |
1 porto 10/100M auto-adattabile |
| Protocollo di Ethernet |
Il TCP/IP, TCP/IP di MODBUS o personalizza |
| AI |
2 |
| AO |
2 |
| DI |
4 |
| FACCIA |
4 |
| Temperatura |
-25-70℃ |
| Umidità |
10%~90% |
| Contabilità elettromagnetica |
Norma industriale |
| Dimensione |
142*122*42mm |
| Peso |
600g |
| Modo del montaggio |
Ferrovia a 3,5 pollici di BACCANO |
| Recinzione |
Alluminio |
4. Esempi di applicazione di serie di LS-HR:
4.1. Comunicazione senza fili dello SpA e dello SpA via ingresso/uscita
4.2. Punto dello SpA alla comunicazione senza fili dei multi-punti via ingresso/uscita
4,3 controllo senza fili a distanza dell'ingresso/uscita (un RS485/Ethernet laterale, un ingresso/uscita laterale)
5. Come scegliere oggetto adeguato
| Oggetto no. |
Distanza |
Porto |
Alimentazione elettrica |
| LS-HR1000-E |
La radio ha basato 1W
0-3Km
|
2AI 2AO 4DI 4DO |
CC 9-36V
CC tipica 24V
|
| LS-HR5000-E |
La radio ha basato 5W
0-10Km
|
| LS-HR4G-E |
4G
nessun limite di distanza
|
| Nota: possiamo fissare la combinazione differente di AI, AO, DI, FACCIAMO l'accordo dei vostri requisiti. |
