output di forza motrice: | 5w | Controlli la distanza: | 10KM |
---|---|---|---|
Applicazione: | Controllo della radio dello SpA | recinzione: | Alluminio |
Interfaccia: | RS232, RS485, USB | frequenza: | 433MHz/868MHz/915MHz |
Evidenziare: | modulo radiofonico senza fili,modem radio di serie |

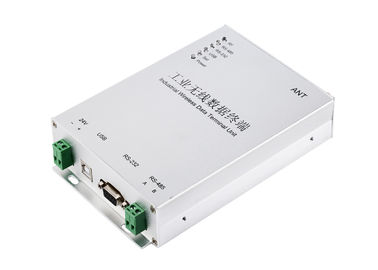

Modem radio interurbano di Ethernet LS-R524, comunicazione senza fili 10km dello SpA
1. Introduzione generale
LS-R524 DTU senza fili di cui la distanza di trasmissione raggiunge 10km LOS, SpA senza fili di comunicazione di sostegni fra Siemens S7-200, di serie S7-300, SpA di Schneider, protocollo di Modbus di sostegni dello SpA di Mitsubishi, dello SpA ecc. LS-R524 di ABB, compreso l'ASCII di Modbus ed il protocollo di Modbus RTU, protocollo di PPI.
LS-R524 DTU può anche collegarsi con il trasduttore, HMI ed i sensori per la comunicazione senza fili. Sostiene punto a punto, punto alla trasmissione dei dati della radio dei multi-punti. La soluzione senza fili presenta il vantaggio di tenere gli utenti dai cavi di collegamenti nel campo pericoloso, facile installare, nessuna conoscenza di programma di bisogno. È una soluzione affidabile e competitiva.
2. Campo di applicazione
* pressione, portata, raccolte di dati di temperatura ecc, trasmissione senza fili e controllo in acqua/nel campo trattamento delle acque reflue
* velocità del vento, piovosità, raccolta di dati di umidità ecc, trasmissione senza fili e controllo a se stazione di monitoraggio
* temperatura, umidità, concentrazioni di raccolta di dati di CO2 ecc, trasmissione senza fili e controllo nella serra di agricoltura
* senza fili controllo del AGV
* altri generi di raccolta di dati e di trasmissione senza fili dell'attrezzatura dell'OEM
* comunicazione senza fili fra lo SpA ed i sensori su macchine e su impianti chimici, giacimento di petrolio.
3. caratteristica tecnica
Frequenza | 433MHz o 450MHz, 470MHz |
Output di forza motrice | 5W |
Supporto di protocollo | Modbus standard RTU o PPI |
Alimentazione elettrica | di CC 9-36V di uso 24V solitamente CC CC o 12V |
Interfaccia | RS-485 (difetto) o RS232 o USB |
Manica no. | 15 canale, IMMERSIONE di uso da cambiare |
Antenna | Antenna libera del pollone con il cavo di 1.5m (antenna del pollone dell'affare 5.5dBi) |
Temperatura | -35℃~+75℃ (industriale) |
Dimensione | 175×115×32 (millimetro) escludono l'antenna |
Metodo della correzione | Vite |
4. Esempi di applicazione LS-R524:
5. Rete di LS-R524 DTU
LS-R524 DTU adotta il modo in semiduplex di comunicazione. È adatto al punto alla comunicazione dei multipoints. In questo modo, dovremmo mettere 1 modulo come padrone ed altri come schiavi. Ogni schiavo ha suo proprio Master unico struttura di identificazione di dati di usi con l'identificazione per trasmettere i dati o il comando. Tutti gli schiavi riceveranno i dati e paragoneranno l'identificazione ricevuta alla sua propria identificazione. Se l'identificazione è la stessa, ricevilo e dia la risposta corrispondente che concilia il comando. Se l'identificazione è differente, trascurila appena, non danno risposta. Tutto questi dovrebbero finire dal protocollo superiore. Può promettere che c'è soltanto una radio è nel modo di trasmissione dentro in qualunque momento per evitare l'interferenza.
LS-R524 RTU può anche usare per la comunicazione punto a punto. Ciò è più facile. Quando programmate la porta seriale, notila prego è in semiduplex e c'è ritardo di trasmissione senza fili.
6. Regolazione del DIP switch di LS-R524 DTU
Nota: circa la regolazione del canale
Manica no. | Regolazione della IMMERSIONE | Manica no. | Regolazione della IMMERSIONE | Manica no. | Regolazione della IMMERSIONE | Manica no. | Regolazione della IMMERSIONE |
1 |
1234 |
2 |
1234 |
3 |
1234 |
4 |
1234 |
5 |
1234 |
6 |
1234 |
7 |
1234 |
8 |
1234 |
DIP1 sui mezzi 1
DIP2 sui mezzi 2
DIP3 sui mezzi 4
DIP4 sui mezzi 8
Per esempio, canale 15, dovete mettere le IMMERSIONI 1, 2, 3 e 4 tutti SOPRA

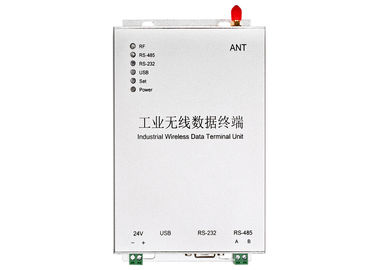

Circa l'indicatore del LED
a. Quando il modulo è potere sopra, il POTERE LED è sempre SOPRA (rosso).
b. Quando il modulo entra per fissare il modo (IMMERSIONE 8 SOPRA), METTA IL LED è sempre SOPRA (rosso).
c. Quando il modulo sta trasmettendo,
se usate il porto RS232, RS232 LED lampeggia regolarmente (verde).
se usate il porto RS485, RS485 LED lampeggia regolarmente (verde).
se usate la porta USB, USB LED lampeggia regolarmente (verde).
d. Quando il modulo sta ricevendo, la rf LED lampeggia regolarmente (blu).
