Introduzione generale
LS-R324 DTU senza fili di cui la distanza di trasmissione raggiunge 3km LOS, sostiene la comunicazione senza fili fra SpA di serie S7-200, S7-300 di Siemens, SpA di Schneider, SpA di Mitsubishi, SpA ecc. LS-R324 di ABB sostiene il protocollo di Modbus, compreso l'ASCII di Modbus ed il protocollo di Modbus RTU, protocollo di PPI.
LS-R324 DTU può anche collegarsi con VFD, HMI, PC per la comunicazione senza fili. Sostiene punto a punto, punto alla trasmissione dei dati senza fili dei multi-punti. La soluzione senza fili presenta il vantaggio di tiene gli utenti dai cavi di collegamenti nel campo pericoloso, facile installare, nessuna conoscenza di programma di bisogno. È una soluzione affidabile e competitiva.
Parametro:
Output di forza motrice: CC 24V
Potere di rf: 1W
Di baud rate dell'aria: 1,200/2,400/4,800/9,600/19,200bps scelgono uno
Di baud rate dell'interfaccia: 1,200/2,400/4,800/9,600/19,200bps programmabile
Banda di frequenza: 433, 450, 470 o altri
Interfaccia: RS-232, RS-485 e USB
Modo di comunicazione: In semiduplex
Manica: 15 canali
Ricevi corrente: <45ma>
Ricevi la sensibilità: -123dBm @ 1,200bps); -118dBm @ 9,600bps)
Corrente di trasmissione: <500ma>
Gamma di linea di mira di rf: 2km (BER= 10-5@9600bps); 3km (BER=10-5 @ 1,200bps)
Dimensione: 175*115*32mm (senza porto dell'antenna)
| Frequenza |
433MHz o 450MHz, 470MHz |
| Output di forza motrice |
1W (2-3km LOS) |
| Supporto di protocollo |
Protocollo standard di Modbus RTU o protocollo definito dall'utente |
| Alimentazione elettrica |
la CC 9-36V usa solitamente la CC LA CC 24V o 12V |
| Interfaccia |
RS-485 (difetto) o RS232 o USB |
| Manica no. |
15 canale, IMMERSIONE di uso da cambiare |
| Antenna |
Antenna libera del pollone con il cavo di 1.5m (antenna del pollone dell'affare 5.5dBi) |
| Temperatura |
-35℃~+75℃ (industriale) |
| Dimensione |
175×115×32 (millimetro) escludono l'antenna |
| Metodo della correzione |
Vite |
Circa l'indicatore del LED
a. Quando il modulo è potere sopra, il POTERE LED è sempre SU (rosso).
b. Quando il modulo entra per fissare il modo (IMMERSIONE 8 SOPRA), METTA IL LED è sempre SU (rosso).
c. Quando il modulo sta trasmettendo,
se usate il porto RS232, RS232 LED lampeggia regolarmente (verde).
se usate il porto RS485, RS485 LED lampeggia regolarmente (verde).
se usate la porta USB, USB LED lampeggia regolarmente (verde).
d. Quando il modulo sta ricevendo, la rf LED lampeggia regolarmente (blu).

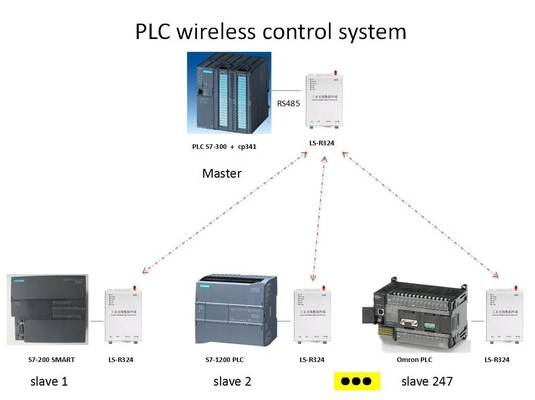

Esempio di applicazione
