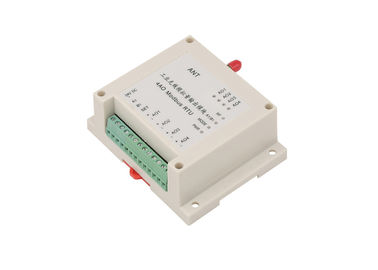

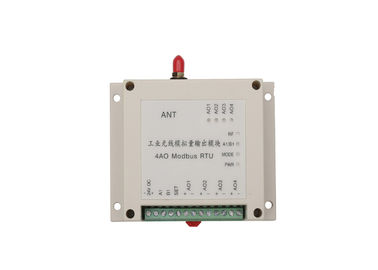

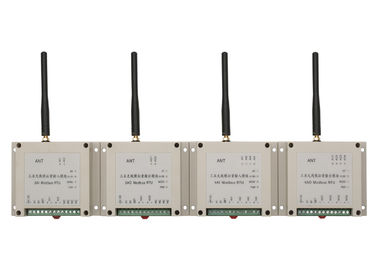

Modulo analogico senza fili di acquisizione LS-RAO04
LS-RAO04 Modbus RTU è un modulo dell'ingresso/uscita 1W, 4 uscite analogiche, 1 RS485 (RS485 senza fili personalizza). Controllo senza fili 2km-3km. Uso per la comunicazione della radio di PLC/HMI e del sensore.
Frequenza | 433MHz o 450MHz o 470MHz |
Output di forza motrice | 1W |
Prodotti | 4AO |
Tipo dell'input | 4-20mA o 0-5V o 0-10V |
Tipo dell'uscita | 4-20mA o 0-5V o 0-10V |
Rapporto di risoluzione | 24 bit |
Accuratezza | ±0.02% |
Alimentazione elettrica | di CC 9-36V CC di uso 24V solitamente |
Interfaccia | RS-485 |
Manica no. | il difetto 15ch, può programmare tramite DIP switch |
Antenna | Antenna del pollone con il cavo di 1.5m |
Temperatura di lavoro | -35 industriale del °C °C~+75 |
Umidità di lavoro | 10%-90% umidità relativa, nessuna condensazione |
Dimensione | 115×90×40 (millimetro) |
Modo della correzione | Ferrovia industriale a 3,5 pollici standard di cooperativa di BACCANO |
Vantaggio della soluzione senza fili
- Nessun cavi da seppellire o mantenere, nessun luoghi di perforazione di bisogno sulla parete
- Comunicazione affidabile in tutta la direzione, qualsiasi terreno, indipendentemente dalle colline, pareti, alberi
- Riduzione dei costi nell'installazione e nella manutenzione
- Radio/Lora basato, nessun Internet di bisogno e tassa mensile, proprietà completa del sistema
- 4G basato, alta velocità, nessun limite di distanza
Caratteristiche senza fili di Lensen RTU
- Dispositivo portatile, montaggio della Baccano-ferrovia per l'installazione facile
- Input isolati
- LED per l'alimentazione elettrica, comunicazione, input, stato dell'uscita

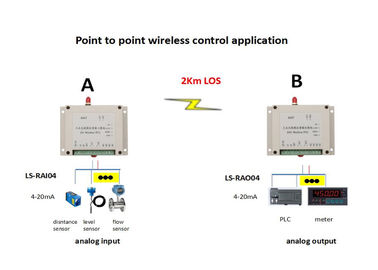

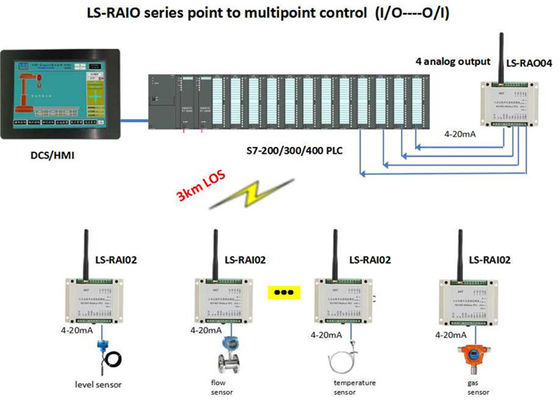

- Rete, punto a punto flessibili o punto ai multipoints
- IMMERSIONE per cambiare i modi differenti
- I tipi differenti di ingressi/uscite, DI, FANNO, AI, AO sono disponibili
- Ingresso/uscita estensibile
- Tempo di ritardo di scarsità
- Passare facile RS485 sulla rete, protocollo di Modbus RTU di sostegno
- Aggiornamento online di sostegno. Può configurare dal cliente nel modo della regolazione
Valore di comunicazione e di corrispondenza di Modbus RTU
Tipi del registro:
Tipi del registro | Comando colto |
Scriva il comando (Comando di controllo) |
Spenga | Funzione |
Tenga il registro | 0x01 |
Input --non supporto Uscita--supporto |
Non tenere | Può leggere il valore dell'input |
0x03 |
Registro di A. Hold
1. Valore dell'entrata analogica: 0x0008~0x000B
2. Valore dell'uscita analogica: 0x0048~0x004B
B: Come leggere
Registro della tenuta: può leggere l'entrata analogica 4 o controllare l'uscita analogica 4 contemporaneamente
Registri il modo di controllo
AI/AO | IC |
Colto scriva |
Identificazione di funzione | supporto degli oggetti | ||
No. | Tipo di IC | IDENTIFICAZIONE DELLO SPA | Identificazione di Modbus | |||
AI1 | Tenga il registro | 40009 | 8 | Legga | 03 | 2AI/4AI |
AI2 | Tenga il registro | 40010 | 9 | Legga | 03 | |
AI3 | Tenga il registro | 40011 | 10 | Legga | 03 | 4AI |
AI4 | Tenga il registro | 40012 | 11 | Legga | 03 | |
AO1 | Tenga il registro | 40073 | 72 | Lettura /scrittura | 03/06 | 2AO/4AO |
AO2 | Tenga il registro | 40074 | 73 | Lettura /scrittura | 03/06 | |
AO3 | Tenga il registro | 40075 | 74 | Lettura /scrittura | 03/06 | 4AO |
AO4 | Tenga il registro | 40076 | 75 | Lettura /scrittura | 03/06 |
Circa il calcolo di valore
Entrata analogica
Il valore massimo della gamma della misura del nostro modulo analogico è: 0X7FFF
1. Direttamente corrente e tensione di misura
Value=value esatto voi gamma di read/0x7FFF*max
Per esempio: per leggere il primo passaggio del valore introdotto del modulo (con gamma massima di 0-20mA)
Registro 0x0008 (entrata analogica del primo passaggio)
Risposte: 0x3801
Valore corrente: (0x3801/0x7FFF) *20mA=8.7509mA
2. per misurare il valore del sensore (4-20mA, sensore livellato del tester 0-6)
Se il valore di risposte è di meno di 6554, il valore livellato è 0
Se risposta valore è grande che 6554, livellato value= ()/il *measure (di valore read-6554 di 32767-6554) varia
Per esempio: il valore di risposte è 0X3801, quindi il valore livellato corrispondente è: ((0X3801-6554)/26213) metro di *6 meter=1.7815
Uscita analogica
La gamma massima della misura del modulo analogico è: 0x7FFF
Direttamente controlli la corrente d'uscita e la tensione
Scriva il registro value=current o il valore di tensione/misura di range*0x7FFF
Per esempio: per controllare il primo passaggio del modulo analogico di cui la gamma massima della misura è 0-20mA
Registro 0x0048 (uscita analogica del primo passaggio)
per scrivere valore del registro: (8.75/20mA) *0X7FFF =14336=0x3800
