| Luogo di origine: | La Cina |
|---|---|
| Marca: | Lensen |
| Numero di modello: | LS-V5000 |
| Quantità di ordine minimo: | 2PCS |
| Prezzo: | Negotiation |
| Imballaggi particolari: | Cartone standard |
| Tempi di consegna: | 2-7 giorni |
| Termini di pagamento: | T / T, unione occidentale |
| Capacità di alimentazione: | 6000pcs/month |
| frequenza: | VHF 150MHz/230MHz | output di forza motrice: | 5w |
|---|---|---|---|
| Interfaccia: | RS232/RS485/TTL | Trasmettere: | dati/voce/musica |
| Tipo di voce: | audio analogico | Funzione del VOX: | Sì |
| Evidenziare: | audio modulo senza fili del ricetrasmettitore,audio modulo del ricetrasmettitore |
||

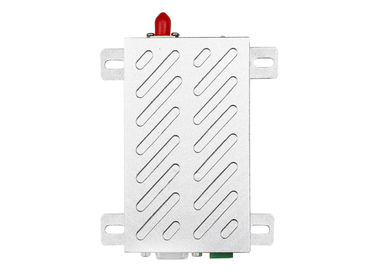

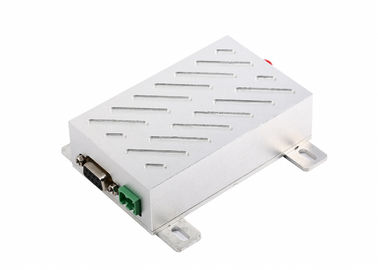

LS-V5000 audio modulo senza fili, modulo 144.039MHz di voce frequenza ultraelevata/di VHF per APRS
Caratteristiche:
Specifiche:
Doppio ciclo della fase-serratura, doppia struttura di VCO, alta stabilità
Frequenza portante: VHF/UHF selezionabile
Tasso di dati anemobarometrici: 1200/2400bps ora
Interfaccia: TTL/RS-232/RS-485 selezionabile
Modulazione: FSK/MSK
Stabilità di frequenza: ±2.5ppm
Gioco di Manica: 25KHz
Impedenza dell'antenna: 50 ohm
Temperatura: -30~+70C
Dimensione: 85x58x16mm (senza radiatore)
La distanza di trasmissione può raggiungere 12Km
Ricevitore:
Ricezione della sensibilità: ≤-119dBm (più di 12dB SINAD)
Selettività a canale adiacente: ≥65dB
Rifiuto di intermodulazione: ≥65dB
Rifiuto di immagini e di ammasso: ≥70dB
Trasmettitore:
Potere di rf: 5W
Deviazione di frequenza: ≥ 5.0kHz
Potere a canale adiacente: ≥70dB
Corrente di trasmissione: ≤1.5A

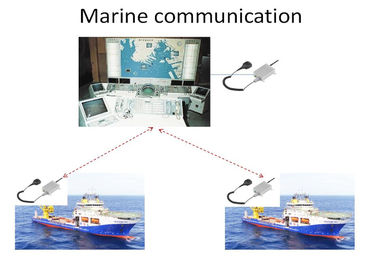

Applicazione
APRS, SCADA
Allarme e sistemi di sicurezza senza fili;
Sistema senza fili della trasmissione vocale, impaginatori senza fili
monitoraggio e controllo dei processi senza fili;
Trasmissione dei dati senza fili, sistema di raccolta dati automatico;
Sistema di voto di conferenza senza fili;
Posizione senza fili, terminale intelligente della radio di PDA;
Autostazione elettronica e traffico intelligente;
Schermo senza fili della visualizzazione elettronica, esposizione di LED
RS232/RS485 alla radio
| Pin no. | Nome del segnale | Definizione | Descrizione | Osservazioni | ||
| Potere | 1 | VCC | DC12V±10% | Corrente massima della trasmissione: 1.5A | ||
| 2 | Terra | Messa a terra dell'alimentazione elettrica | ||||
| Base del segnale | 1 | Terra | Messa a terra del segnale di potere | |||
| 2 | A (TXD) | Ricezione di dati | TTL TX/RS232 TX/RS485-A | Scelga uno | ||
| 3 | B (RXD) | Trasmissione di dati | TTL RX/RS232 RX/RS485-B | |||
| 4 | NC | |||||
| 5 | DGND | Messa a terra del segnale | ||||
| 6 | PPTT | Audio controllo di trasmissione | ||||
| 7 | MIC DENTRO | Controllo dell'input del microfono | ||||
| 8 | ALTOPARLANTE FUORI | Controllo dell'uscita dell'altoparlante | ||||
| 9 | PROVA | Prova di fabbrica | ||||
Dimensione
