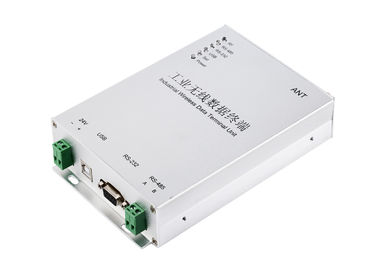

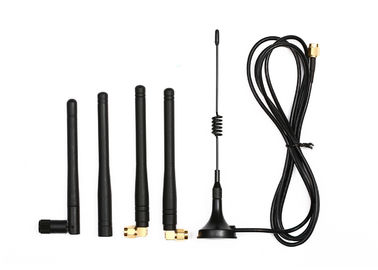

5W sostituzione senza fili DTU senza fili del cavo di interfaccia del modem radio RS232 RS485 USB

sostituzione senza fili del cavo di interfaccia del modem radio RS232 RS485 USB dello SpA 5W per Modbus RTU


1. Introduzione generale
LS-R524 DTU senza fili di cui la distanza di trasmissione raggiunge 10km LOS, SpA senza fili di comunicazione di sostegni fra Siemens S7-200, di serie S7-300, SpA di Schneider, protocollo di Modbus di sostegni dello SpA di Mitsubishi, dello SpA ecc. LS-R524 di ABB, compreso l'ASCII di Modbus ed il protocollo di Modbus RTU, protocollo di PPI.

LS-R524 DTU può anche collegarsi con il trasduttore, HMI ed i sensori per la comunicazione senza fili. Sostiene punto a punto, punto alla trasmissione dei dati della radio dei multi-punti. La soluzione senza fili presenta il vantaggio di tenere gli utenti dai cavi di collegamenti nel campo pericoloso, facile installare, nessuna conoscenza di programma di bisogno. È una soluzione affidabile e competitiva.

2. Campo di applicazione
* pressione, portata, raccolte di dati di temperatura ecc, trasmissione senza fili e controllo in acqua/nel campo trattamento delle acque reflue
* velocità del vento, piovosità, raccolta di dati di umidità ecc, trasmissione senza fili e controllo a se stazione di monitoraggio
* temperatura, umidità, concentrazioni di raccolta di dati di CO2 ecc, trasmissione senza fili e controllo nella serra di agricoltura

* senza fili controllo del AGV
* altri generi di raccolta di dati e di trasmissione senza fili dell'attrezzatura dell'OEM
* comunicazione senza fili fra lo SpA ed i sensori su macchine e su impianti chimici, giacimento di petrolio.


3. caratteristica tecnica

4. Esempi di applicazione LS-R524:
4,1


4,2


4,3

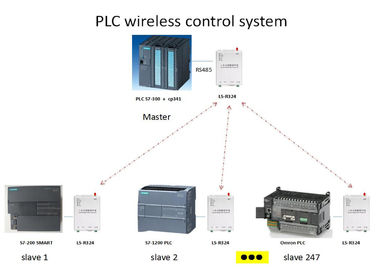

5. Rete di LS-R524 DTU
LS-R524 DTU adotta il modo in semiduplex di comunicazione. È adatto al punto alla comunicazione dei multipoints. In questo modo, dovremmo mettere 1 modulo come padrone ed altri come schiavi. Ogni schiavo ha suo proprio Master unico struttura di identificazione di dati di usi con l'identificazione per trasmettere i dati o il comando. Tutti gli schiavi riceveranno i dati e paragoneranno l'identificazione ricevuta alla sua propria identificazione. Se l'identificazione è la stessa, ricevilo e dia la risposta corrispondente che concilia il comando. Se l'identificazione è differente, trascurila appena, non danno risposta. Tutto questi dovrebbero finire dal protocollo superiore. Può promettere che c'è soltanto una radio è nel modo di trasmissione dentro in qualunque momento per evitare l'interferenza.

LS-R524 RTU può anche usare per la comunicazione punto a punto. Ciò è più facile. Quando programmate la porta seriale, notila prego è in semiduplex e c'è ritardo di trasmissione senza fili.

6. Regolazione del DIP switch di LS-R524 DTU

Nota: circa la regolazione del canale

DIP1 sui mezzi 1
DIP2 sui mezzi 2
DIP3 sui mezzi 4
DIP4 sui mezzi 8
Per esempio, canale 15, dovete mettere le IMMERSIONI 1, 2, 3 e 4 tutti SOPRA

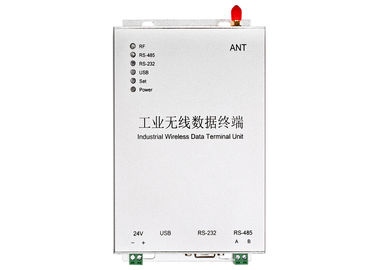

Circa l'indicatore del LED
a. Quando il modulo è potere sopra, il POTERE LED è sempre SOPRA (rosso).
b. Quando il modulo entra per fissare il modo (IMMERSIONE 8 SOPRA), METTA IL LED è sempre SOPRA (rosso).
c. Quando il modulo sta trasmettendo,
se usate il porto RS232, RS232 LED lampeggia regolarmente (verde).
se usate il porto RS485, RS485 LED lampeggia regolarmente (verde).
se usate la porta USB, USB LED lampeggia regolarmente (verde).
d. Quando il modulo sta ricevendo, la rf LED lampeggia regolarmente (blu).


8. Avviso di LS-R524 DTU nell'applicazione reale
8,1 tempo di ritardo senza fili di LS-R524 DTU.
dovuto LS-R524 adotta la tecnologia di FEC (correttivo di andata) ecc per elaborare i vostri dati prima della trasmissione, c'è un tempo di ritardo fra RxD LS-R524 di un ricetrasmettitore “A” riceve i vostri dati, lo trasmette e l'altro ricetrasmettitore “B” riceve e trasmette dal suo TxD. Di baud rate differente di rf causa il tempo di ritardo differente. Vedi prego il tempo di ritardo specifico qui sotto:



8,2 metodo correttivo di LS-R524 DTU
Per promettere il vostro sistema per essere più stabili ed affidabili, suggeriamo che aggiungiate il controllo o il CRC per ritrasmettere i dati se c'è errore.

8,3 metodo della trasmissione di LS-R524 DTU per il grande pacchetto di dati
Nella teoria, LS-R524 può trasmettere non il pacchetto di dati di limite, ma non vi suggeriamo per trasmettere il pacchetto troppo grande di dati. Suggeriamo ogni pacchetto più di meno di 120B, migliore 60-100B. Inoltre suggeriamo il vostro uso ARQ di programma rispedire il pacchetto con l'errore.
Per esempio, supponiamo che il BER reale di comunicazione sia 10-4 e necessità dell'utente inviare 1KB un archivio (10000bit), se trasmettete via 1 pacchetto, nella teoria, là sarete errore 1bit in ogni tempo di ricezione, in modo da questo archivio 1KB non può trasmettere correttamente continuamente.
Se potete dividerti il 1KB archiva nel pacchetto 10, ogni pacchetto trasmette 100B, nella teoria, là potrebbe essere errore dopo che inviate 10 pacchetti. Il modulo rispedirà quel pacchetto via ARQ. Sebbene, inviamo 1 nuovo pacchetto e l'intera efficienza si riducono, ma questo può promettere che tutti i dati possono essere ricevuti correttamente.
