Prodotto: | modulo di 4G LTE | Dimensioni: | 86*81*24mm |
---|---|---|---|
Tipo di carta: | 4g | Velocità: | 100Mbps |
Evidenziare: | modem senza fili dell'ingresso,modulo di 4G LTE |

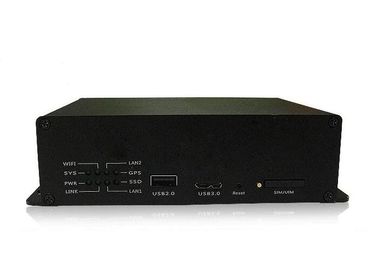

Ingresso senza fili di industriale 4G, 100Mbps 4G ad alta velocità DTU senza fili
1)Caratteristiche principali
Supporto 4G/3G/2G, cellulare, le Telecomunicazioni e China Unicom;
Sostenga la trasmissione trasparente di dati bidirezionali fra i terminali TTL, RS485, RS232 e server;
Sostenga il pacchetto di registrazione definito dall'utente ed il battito cardiaco;
Incavo standard dell'interfaccia di comunicazione del TCP/IP in server;
Sostenga l'anti sconnessione intelligente, sostenga la prova online e la manutenzione online, nuova chiamata automatica allora staccata, assicura che l'attrezzatura sia sempre online;
Sostenga la configurazione del Domain Name, del IP, del numero di porta, di APN, di porta seriale, di baud rate e di altri parametri attraverso porta seriale;
Sostenga la configurazione a distanza, aggiornamento a distanza dei firmware;
Sostenga il DNS di Domain Name e del IP fisso.
2)Parametri tecnici
Tipo | Parametri | Unità | ||||||
Minimo | Valore tipico | Massimo | ||||||
Proprietà elettrica (25℃) | ||||||||
Tensione delle condutture | 4,75 | 12 | 36 | V | ||||
Corrente di lavoro | 70 | 150 | 250 | mA | ||||
Picco di corrente | - | - | 2000 | mA | ||||
Prestazione senza fili (25℃) | ||||||||
Gamma di frequenza | 4G 3G 2G | - | ||||||
Sensibilità | -106dBm | - | ||||||
Max. Emission Power |
|
- | ||||||
Prestazione generale | ||||||||
Tasso dell'interfaccia | 1200 | 9600 | 115200 | bps | ||||
Livello di interfaccia | RS485, RS232, TTL | |||||||
Temperatura di lavoro | -40 | 80 | ℃ | |||||
Dimensione | 52×35×10 (ad esclusione dell'antenna e degli accessori) | millimetro |
3)Dimensione
5)Facendo uso del metodo
5.1collegamentidelTCP/IP
Quando LS-DG4 funziona nel modo di collegamento del TCP/IP, della comunicazione dei dati fra LS-DG4 ed il server è la trasmissione completamente trasparente, tenere LS-DG4 necessità utenti e sempre online di definire la struttura di dati registrata e la struttura di dati di battito cardiaco ed il server deve differenziare la struttura di dati registrata e la struttura di dati di battito cardiaco dalla struttura di dati utenti. Il server può anche mettere a distanza LS-DG4 SDN o Domain Name.
5.1.1strutturedidatiregistrate:
Il tipo registrato di dati a pacchetto è 0x00, con un carico minimo di 16 byte. Gli utenti possono aggiungere liberamente i dati su ordinazione, i dati si aggiungono automaticamente al byte di potenza del segnale e possono fissare 70 byte al massimo.
Testa della pagina | Indirizzo | Tipo | Lunghezza del carico | Carico | Calibratura CRC16 | ||||||
0x24 | ID3 | ID2 | ID1 | ID0 | 0x00 | LEN_H | LEN_L | DATI | CRC_H | CRC_L | |
Testa della pagina: 0x24
Indirizzo: La SFORTUNA, alto byte è nella parte anteriore
Tipo: 0x00: segnalazione IMSI (15 byte) +CSQ (byte 1)
Lunghezza: la lunghezza di dati della parte, alto byte è nella parte anteriore;
Carico: contenuto di dati: i primi 15 byte sono IMSI (codice del ascll) della carta SIM, quindi i byte 1 è il valore RSSI (numero firmato) di potenza del segnale di GPRS e quello ultimo è informazioni registrate definite dall'utente del pacchetto.
Calibratura CRC16: inizio dalla testa della struttura al contenuto di dati, controllo CRC-16 ($1021) di tutti i dati;
1) CRCH: Alto bit 8 di totale di controllo CRC16;
2) CRCL: Totale di controllo CRC16 pezzo di minimo e massimo
5.1.2strutturedidatidibattito cardiaco:
Il pacchetto di battito cardiaco invia i dati di un-byte per difetto ed i dati sono 0x04. Se è pacchetto definito dall'utente di battito cardiaco, quindi uno invia i dati a pacchetto definiti dall'utente di battito cardiaco e l'intervallo della trasmissione è di 40 secondi.
5.2usidifunzionediSMS
Quando LS-DG4 funziona nel modo di SMS, LS-DG4 può comunicare con tutto il telefono cellulare da SMS. Quando il telefono cellulare invia tutto il messaggio a LS-DG4, LS-DG4 da porta seriale spedisce il contenuto corrente di SMS (soltanto supporto fino a 70 caratteri ASCII), se i dati di ritorni dell'apparecchiatura terminale da porta seriale (soltanto un massimo di 70 caratteri ASCII) LS-DG4 risponderanno automaticamente i dati al numero di telefono cellulare da cui riceve i messaggi di testo l'ultima volta.
I requisiti speciali di personalizzazione della funzione di SMS è sostenuto
6)Definizioni di Pin
Perni | Definizione | Ingresso/uscita | Descrizione di funzione |
1 | VCC | Input | Alimentazione elettrica positiva (4.75V-36V) |
2 | Rxd_RS232 | Input | Input della porta seriale del livello RS232 |
3 | Txd_RS232 | Uscita | Uscita della porta seriale del livello RS232 |
4 | Terra | Input | Alimentazione elettrica negativa |
5 | SGND | Input | SGND |
6 | A_RS485 | Input, uscita | Un porto del livello RS485 |
7 | B_RS485 | Input, uscita | Porto di B del livello RS485 |
8 | I01 | NC | |
9 | I02 | NC |
7)Ai comandi
Descrizione di comando | Formato | Parametri |
Entri nel al modo di comando | +++ | Nessuno (entri e ritorni OKAY) |
Fissi il Domain Name di IP/SDN | AT+SDN=1, [ |
Nota: 1 è su più prioritario) |
Domain Name di cancellazione IP/SDN | AT+SDN=0,< num=""> |
< num="">: No. 1~5 di pubblicazione periodica: Pubblicazione periodica specificata no. A: Cancelli tutti |
Fissi il numero di identificazione | AT+MODIDSET=1, |
|
Fissi i parametri della porta seriale | AT+IPR=1 |
0: 1200bps 1: 2400 bps 2: 4800 bps 3: 9600 bps (difetto) 4: 19200 bps 5: 38400 bps 6: 57600 bps 7: 115200 bps 8: 8 bit di dati N: nessuna parità O: parità dispari E: parità uguale 1: 1 bit |
Aggiunga l'oggetto di configurazione di APN | AT+PROFILE=1 |
MCC: Codice di paese mobile MNC: Codice mobile della rete |
Oggetto di configurazione di cancellazione APN | AT+PROFILE=0, |
A: Cancelli tutti |
L'insieme aggiunge la funzione di identificazione | AT+ADDIDEN=1, |
0: non aggiunga l'identificazione prima che la trasmissione dei dati trasparente sia il difetto 1: aggiunga l'identificazione prima della regolazione della trasmissione dei dati trasparente |
Fissi la funzione registrata del pacchetto | AT+REGPKT=1, |
|
Fissi il formato del pacchetto di battito cardiaco | AT+HBTPKT=1, |
Invii una volta ogni 40s |
Fissi il modo di lavoro di SMS | AT+SMSTMODE=1, |
0: Modo del TCP/IP 1: Tipo di trasmissione trasparente di TXT |
Numero di versione dei firmware di domanda | AT+FWV=? | Nessuno |
Ripartenza DTU | AT+REBOOT | Nessuno |
Smesso al modo di comando | AT+QUIT | Nessuno (se non c'è la porta seriale nessun'operazione, quindi smesso automaticamente dopo 60s) |
