Luogo di origine: | La Cina |
---|---|
Marca: | LS |
Certificazione: | CE |
Numero di modello: | LS-THG-SD |
Quantità di ordine minimo: | 1PC |
Prezzo: | negociate |
Imballaggi particolari: | standard |
Tempi di consegna: | 3-6 giorni |
Termini di pagamento: | T / T, Western Union, Paypal |
Capacità di alimentazione: | 10000pcs |
Input: | Input di Digital (commutatore introdotto) | di uscita: | Uscita del relè |
---|---|---|---|
Canali: | 2 hanno introdotto 2 prodotti | Alimentazione: | CC 24V |
Evidenziare: | isolatore del segnale analogico,isolatore della ferrovia di baccano |
Segnali l'uscita introdotta 2ch del contatto a secco del commutatore di input di Digital del modulo della ripresa esterna I O dell'isolatore
Input
Segnale in ingresso: commuti, commutatore di prossimità, il ≤ 10Hz di frequenza
Tensione di distribuzione: ≈8V (una volta aperto)
Corrente di cortocircuito: ≈8mA
Uscita
Uscita del relè
Caratteristiche:
Tempo di reazione: ≤20mS
Capacità dell'azionamento: CA 2A/250V; CC 2A/30V
Tipo del carico: carico resistivo
Caratteristiche di uscita e dell'input (quando insieme a controllo in fase):
Il commutatore del campo è chiuso o la corrente di ciclo dell'input è >2.1mA, il relè dell'uscita è chiuso e l'indicatore del canale di CH è giallo.
Sistemi il circuito aperto del commutatore o la corrente di ciclo dell'input <1>
Impostazione del commutatore

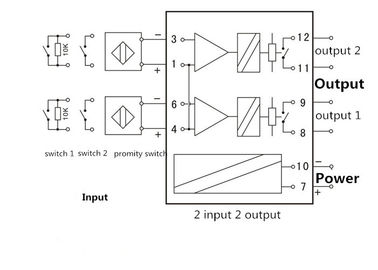

Nota: Quando l'input del commutatore deve essere staccato, deve essere collegato parallelamente ad entrambe l'estremità del commutatore; Resistenza 10KΩ (quale il commutatore || nel giusto schema elettrico)
Parametri di base
Potere: Gamma di tensione di DC24V: DC20-40V
Consumo corrente: ≤50mA (uno introdotto ed uno prodotto, alimentazione elettrica 24V, quando i contatti di relè sono chiusi); ≤60mA (uno introdotto e due prodotti, due introdotti e due prodotti, alimentazione elettrica 24V, quando i contatti di relè sono chiusi)
Forza dell'isolamento: CA 1500V/1min (fra input, uscita e potere)
Resistenza di isolamento: ≥100Ω (fra input, uscita e potere)
Gamma di temperatura di funzionamento: -20~ +55 gradi
Compatibilità elettromagnetica: conformemente a GB/T 18268 (IEC61326-1)
Dispositivi applicabili del campo:
In conformità con BACCANO 19234 commutatori di prossimità di NAMUR, commutatori ed altri dispositivi del campo (pressostati di per sé sicuri compresi, commutatori di temperatura, commutatori del livello liquido, ecc.)
Parametro | ||||
THG-SD | X | X | X | Rileva |
Regolazione | 1 | 1 ha introdotto 1 prodotto | ||
2 | 1 ha introdotto 2 prodotti | |||
5 | 2 hanno introdotto 2 prodotti | |||
Segnale in ingresso | S | Input di segnale del commutatore | ||
Segnale in uscita | J | Uscita del contatto di relè | ||
Indichi prego che genere di input e segnale in uscita avete bisogno quando ordinate |

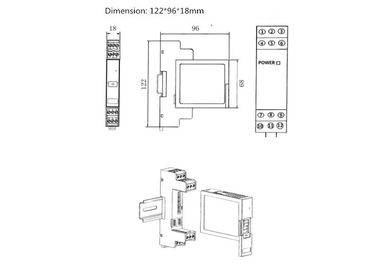

Dimensione
Come fissare
