Input
Segnale in ingresso: PT100, Cu50, Ni1000 e l'altra resistenza termica; B, E, J, K, N, R, S, T ed altre termocoppie; tensione (gamma massima 0-10V); millivolt (gamma massima 0-100mV); Fonte corrente (4 - 20mA); trasmettitore (distribuzione), 4-20mA corrente; resistenza, potenziometro (gamma massima 0-2K)
Tensione di distribuzione: ≥16V
Campo di misura: secondo il tipo di sensore usato
Uscita
Segnale in uscita: 4-20mA; 0-20mA; 0-5V; 0-10V
Resistenza di carico dell'uscita: ≤ 500Ω di RL (quando l'uscita è un segnale corrente); ≥ 10KΩ di RL (quando l'uscita è un segnale di tensione)
Parametri di base
Alimentazione elettrica: DC24V, ±10%
Consumo corrente: ≤50mA (un'alimentazione elettrica introdotta ed un'prodotta 24V, 20mA prodotto); ≤70mA (uno introdotto e due prodotti, 24V alimentazione elettrica, 20mA prodotto)
Accuratezza di base: 0,1% F.S.
Tempo di reazione: 0.5S
Forza dell'isolamento: CA 1500V/1min (fra input, uscita e potere)
Resistenza di isolamento: ≥100MΩ (fra input, uscita e potere)
Gamma di temperatura di funzionamento: -20~+55 gradi
Compatibilità elettromagnetica: conformemente a GB/T 18268 (IEC61326-1)
| Parametro |
| THS-TP |
X |
X |
X |
segni |
| Configurazione |
1 |
|
|
1 ha introdotto 1 prodotto |
| 2 |
|
|
1 ha introdotto 2 prodotti |
| Segnale in ingresso |
U |
|
Input di segnale generale
(RTD, TC, potenziometro)
Indichi prego il tipo del segnale e la gamma della misura
|
| Segnale in uscita |
1 |
4-20mA |
| 2 |
0-20mA |
| 4 |
0-5V |
| 6 |
0-10V |
| Indichi prego il vostro richiesto per introdurre il tipo ed il tipo dell'uscita quando ordine del posto |

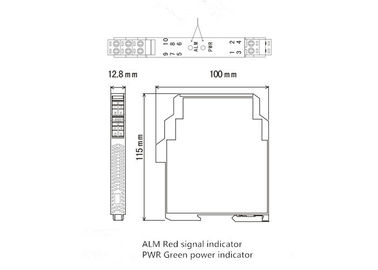

Dimensione
Come fissare
