| Luogo di origine: | La Cina |
|---|---|
| Marca: | Lensen |
| Certificazione: | CE |
| Numero di modello: | LS-U1000D |
| Quantità di ordine minimo: | 2PCS |
| Prezzo: | Negotiation |
| Imballaggi particolari: | Cartone standard |
| Tempi di consegna: | 2-6days |
| Termini di pagamento: | T / T, unione occidentale |
| Capacità di alimentazione: | 6000pcs/month |
| frequenza: | Frequenza ultraelevata | output di forza motrice: | 1W |
|---|---|---|---|
| Distanza: | 2-3km LOS | Porto: | RS232/RS485/TTL |
| Tipo di porta: | DB9 | recinzione: | Alluminio |
| Evidenziare: | Modem radio di dati,modem radio di serie |
||

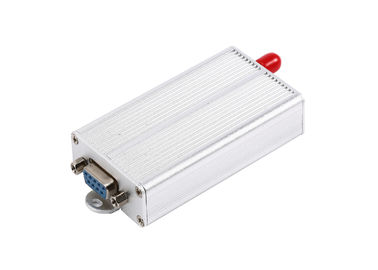

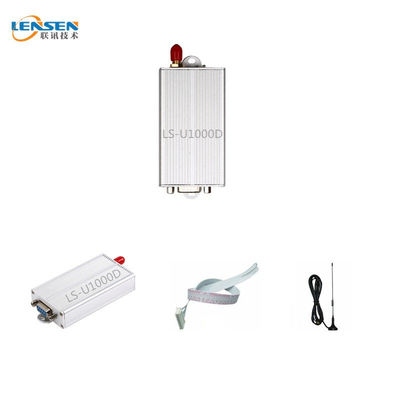

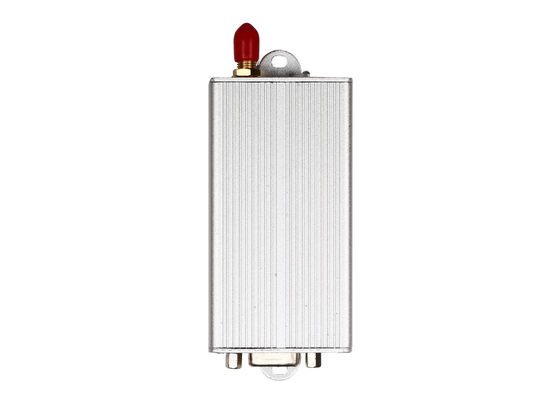

trasmettitore senza fili 2km RS232 di dati di serie del modem radio 433MHz
Introduzione:
Ciò è un modem radio della banda 1W di frequenza ultraelevata, noi ha fissato il difetto 433MHz
Usa il chip CC1020 e STM8S105K6T6 MCU
È GIUSTO da controllare la distanza di 2km
Parametro:
Campo di applicazione
Parametro
| PRESTAZIONE | |
| Output di forza motrice: | 1W (alimentazione elettrica di @5V) |
| Gamma di linea di mira di rf: | 2000m@1200bps; 3000m@9600bps |
| Tasso effettivo di rf: | 1200/2400/4800/9600/19200bps |
| Manica dello spazio: | 1MHz (predefinito), (personalizzazione 12.5/25KHz) |
| Larghezza di banda: | <25khz> |
| Sensibilità del ricevitore: | -123dBm@1200bps (BER di 1%) |
| RETE | |
| Topologia della rete: | Punto a punto, punto--multipunto |
| COMPATIBILITÀ | |
| Serie KYL-200 e KYL-300 | |
| POTERE | |
| Tensione di rifornimento: | 5V CC (difetto), 3.3-3.6V (facoltativo) |
| Trasmetta la corrente: | <450ma> |
| Ricevi la corrente: | <28ma> |
| GENERALITÀ | |
| Modo di comunicazione: | In semiduplex |
| Banda di frequenza: | 433MHz difetto (400-470MHz selezionabile) |
| Manica: | 8 (difetto), 16/32/64 (facoltativo) |
| Interfaccia: | TTL, RS232, RS485 |
| PROPRIETÀ FISICHE | |
| Dimensione: | 80mm×45mm×20mm (a parte la base dell'antenna ed il perno di dati) |
| Peso: | 100g |
| Base dell'antenna: | 50Ω, SMA |
| Temperatura di funzionamento: | Industriale: - 40℃~+85℃ (TCXO) |
| Stabilità di frequenza: | industriale di ±2.5ppm |
Definizione di Pin
| Pin no. |
Segnale Nome |
Funzione | Livello | Collegamento con il terminale | Osservazioni |
| 1 | Terra | Messa a terra dell'alimentazione elettrica | Terra | ||
| 2 | VCC | CC dell'alimentazione elettrica | 5V | ||
| 3 | RxD/TTL | Ricezione di dati | TTL | TxD | |
| 4 | TxD/TTL | Trasmissione di dati | TTL | RxD | |
| 5 | SGND | Segnale | |||
| 6 | A (TXD) | A di RS-485 (TxD di RS-232) | A (RxD) | ||
| 7 | B (RXD) | B di RS-485 (RxD di RS-232) | B (TxD) | ||
| 8 | SONNO | Controllo di sonno | TTL | Segnale di sonno | Valido a basso livello |
| 9 | PROVA | Prova di fabbrica |
