2 entrata analogica del modulo 0-5V dei canali ed uscita analogiche senza fili 433MHz
Introduzione

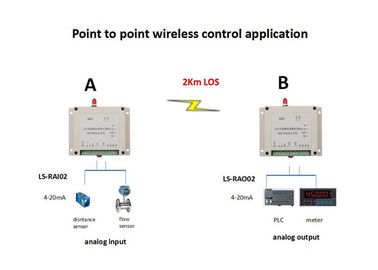

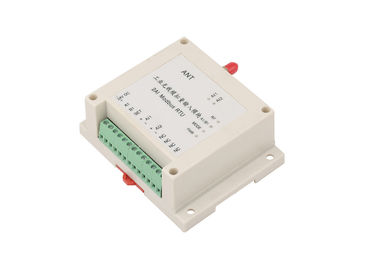

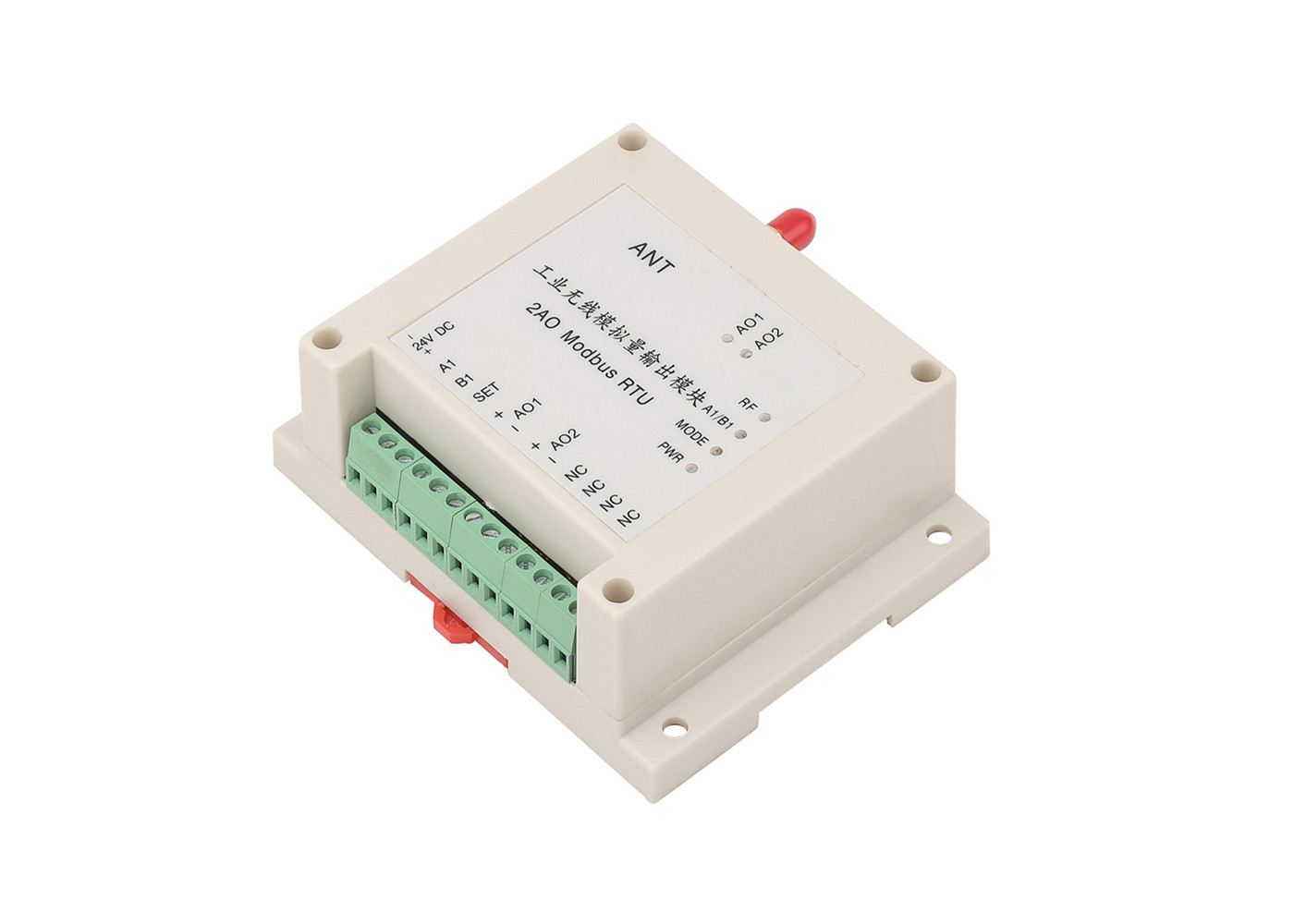

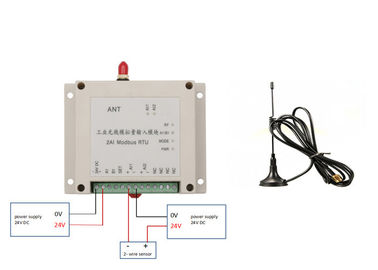

Questo sistema include un modulo di entrata analogica di LS-RAI02 2ch e un modulo di uscita analogica di LS-RAO02.2ch
È giusto da trasmettere segnale analogico 0-5V o 4-20mA o 0-10V
La distanza di controllo copre 2km LOS
Un'entrata analogica laterale, un'uscita analogica laterale
Parametro LS-RAI02
| Frequenza |
433MHz o 450MHz o 470MHz o Lora |
| Output di forza motrice |
1W |
| Prodotti |
2AI |
| Tipo dell'input |
4-20mA o 0-5V o 0-10V |
| Tipo dell'uscita |
4-20mA o 0-5V o 0-10V |
| Rapporto di risoluzione |
24 bit |
| Accuratezza |
±0.02% |
| Alimentazione elettrica |
di CC 9-36V CC di uso 24V solitamente |
| Interfaccia |
RS-485 |
| Manica no. |
il difetto 16ch, può programmare tramite DIP switch |
| Antenna |

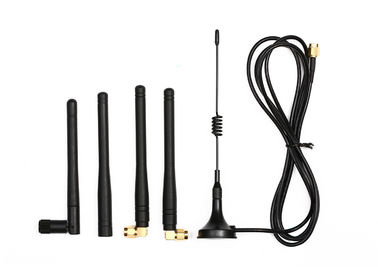

Antenna del pollone con il cavo di 1.5m |
| Temperatura di lavoro |
-35 °C ~ un industriale di +75 °C |
| Umidità di lavoro |
10%-90% umidità relativa, nessuna condensazione |
| Dimensione |
115×90×40 (millimetro) |
| Modo della correzione |
Ferrovia industriale a 3,5 pollici standard di cooperativa di BACCANO |
Parametro LS-RAO02
| Frequenza |
433MHz o 450MHz o 470MHz o Lora |
| Output di forza motrice |
1W |
| Prodotti |
2AO |
| Tipo dell'input |
4-20mA o 0-5V o 0-10V |
| Tipo dell'uscita |
4-20mA o 0-5V o 0-10V |
| Rapporto di risoluzione |
24 bit |
| Accuratezza |
±0.02% |
| Alimentazione elettrica |
di CC 9-36V CC di uso 24V solitamente |
| Interfaccia |
RS-485 |
| Manica no. |
il difetto 16ch, può programmare tramite DIP switch |
| Antenna |
Antenna del pollone con il cavo di 1.5m |
| Temperatura di lavoro |
-35 °C ~ un industriale di +75 °C |
| Umidità di lavoro |
10%-90% umidità relativa, nessuna condensazione |
| Dimensione |
115×90×40 (millimetro) |
| Modo della correzione |
Ferrovia industriale a 3,5 pollici standard di cooperativa di BACCANO |
Applicazione:
Comandi senza fili della pompa
Automatizzi il vostro livello del carro armato senza cavo corrente fra la pompa buona ed il carro armato. I comandi senza fili della pompa vi conservano tempo e soldi.
Monitoraggio livellato del carro armato senza fili
il monitoraggio senza fili semplice del vostro livello del carro armato da una posizione a distanza e riceve gli aggiornamenti di stato critici.
Agricoltura astuta
Imperni l'irrigazione, la pressione del suolo ed il monitoraggio della temperatura
Registrazione di dati
Senza fili acquisti e registri i vari dati da una posizione a distanza facendo uso del nostro modulo dell'ingresso/uscita di analogo
Controllo di impilatore
Inizi e fermi il vostri impilatore/reclaimir. Colleghi lo SpA nel centro di controllo con l'impilatore ed il ricuperatore.
Raccolta della radio del segnale del sensore
trasmissione della radio del segnale 0-5V o 4-20mA
Valore di comunicazione e di corrispondenza di Modbus RTU
Tipi del registro:
| Tipi del registro |
Comando colto |
Scriva il comando
(Comando di controllo)
|
Spenga |
Funzione |
| Tenga il registro |
0x01 |
Input --non supporto
Uscita--supporto
|
Non tenere |
Può leggere il valore dell'input |
| 0x03 |
Registro di A. Hold
1. Valore dell'entrata analogica: 0x0008~0x000B
2. Valore dell'uscita analogica: 0x0048~0x004B
B: Come leggere
Registro della tenuta: può leggere l'entrata analogica 4 o controllare l'uscita analogica 4 contemporaneamente
Registri il modo di controllo
| AI/AO |
IC |
Colto
scriva
|
Identificazione di funzione |
supporto degli oggetti |
| No. |
Tipo di IC |
IDENTIFICAZIONE DELLO SPA |
Identificazione di Modbus |
| AI1 |
Tenga il registro |
40009 |
8 |
Legga |
03 |
2AI/4AI |
| AI2 |
Tenga il registro |
40010 |
9 |
Legga |
03 |
| AI3 |
Tenga il registro |
40011 |
10 |
Legga |
03 |
4AI |
| AI4 |
Tenga il registro |
40012 |
11 |
Legga |
03 |
| AO1 |
Tenga il registro |
40073 |
72 |
Lettura /scrittura |
03/06 |
2AO/4AO |
| AO2 |
Tenga il registro |
40074 |
73 |
Lettura /scrittura |
03/06 |
| AO3 |
Tenga il registro |
40075 |
74 |
Lettura /scrittura |
03/06 |
4AO |
| AO4 |
Tenga il registro |
40076 |
75 |
Lettura /scrittura |
03/06 |
Circa il calcolo di valore
Entrata analogica
Il valore massimo della gamma della misura del nostro modulo analogico è: 0X7FFF
1. Direttamente corrente e tensione di misura
Value=value esatto voi gamma di read/0x7FFF*max
Per esempio: per leggere il primo passaggio del valore introdotto del modulo (con gamma massima di 0-20mA)
Registro 0x0008 (entrata analogica del primo passaggio)
Risposte: 0x3801
Valore corrente: (0x3801/0x7FFF) *20mA=8.7509mA
2. per misurare il valore del sensore (4-20mA, sensore livellato del tester 0-6)
Se il valore di risposte è di meno di 6554, il valore livellato è 0
Se risposta valore è grande che 6554, livellato value= ()/il *measure (di valore read-6554 di 32767-6554) varia
Per esempio: il valore di risposte è 0X3801, quindi il valore livellato corrispondente è: ((0X3801-6554)/26213) metro di *6 meter=1.7815
Uscita analogica
La gamma massima della misura del modulo analogico è: 0x7FFF
Direttamente controlli la corrente d'uscita e la tensione
Scriva il registro value=current o il valore di tensione/misura di range*0x7FFF
Per esempio: per controllare il primo passaggio del modulo analogico di cui la gamma massima della misura è 0-20mA
Registro 0x0048 (uscita analogica del primo passaggio)
per scrivere valore del registro: (8.75/20mA) *0X7FFF =14336=0x3800
