output di forza motrice: | 5w | Controlli la distanza: | 10KM |
---|---|---|---|
Applicazione: | Controllo della radio dello SpA | recinzione: | Alluminio |
Interfaccia: | RS232, RS485, USB | Alimentazione: | CC 24V |
Evidenziare: | Modem radio di dati,modem radio di serie |

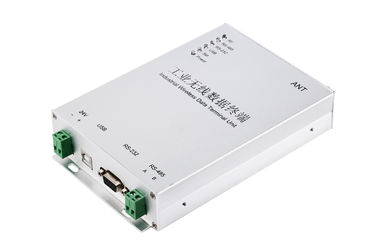

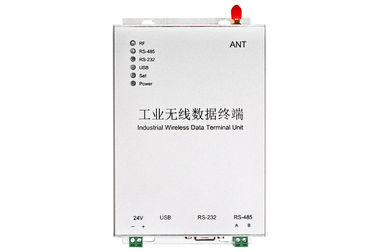

radio senza fili di comunicazione dello SpA del modulo senza fili RS485 dell'alimentazione elettrica di 5W 24V
1. Introduzione generale
Ciò è una radio 5W per trasferimento di dati senza fili interurbano. Suoi di distanza di controllo portata all'intorno 10km. È ampiamente usata per la comunicazione della radio dello SpA. Sosteniamo il protocollo di Modbus RTU. LS-R524 DTU può essere collegato con il trasduttore, HMI ed i sensori per la comunicazione senza fili. Sostiene punto a punto, punto alla trasmissione dei dati della radio dei multi-punti. La soluzione senza fili presenta il vantaggio di tenere gli utenti dai cavi di collegamenti nel campo pericoloso, facile installare, nessuna conoscenza di programma di bisogno. È una soluzione affidabile e competitiva.
2. caratteristica tecnica
Frequenza | 433MHz o 450MHz, 470MHz |
Output di forza motrice | 5W |
Supporto di protocollo | Modbus standard RTU o PPI |
Alimentazione elettrica | di CC 9-36V di uso 24V solitamente CC CC o 12V |
Interfaccia | RS-485 (difetto) o RS232 o USB |
Manica no. | 15 canale, IMMERSIONE di uso da cambiare |
Antenna | Antenna libera del pollone con il cavo di 1.5m (antenna del pollone dell'affare 5.5dBi) |
Temperatura | -35℃~+75℃ (industriale) |
Dimensione | 175×115×32 (millimetro) escludono l'antenna |
Metodo della correzione | Vite |

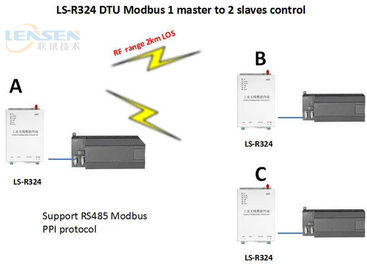

3. Esempi di applicazione LS-R524:

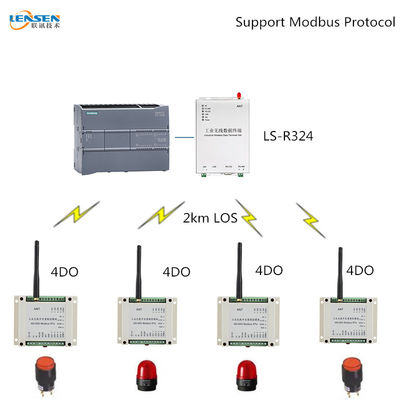

4. Rete di LS-R524 DTU
LS-R524 DTU adotta il modo in semiduplex di comunicazione. È adatto al punto alla comunicazione dei multipoints. In questo modo, dovremmo mettere 1 modulo come padrone ed altri come schiavi. Ogni schiavo ha suo proprio Master unico struttura di identificazione di dati di usi con l'identificazione per trasmettere i dati o il comando. Tutti gli schiavi riceveranno i dati e paragoneranno l'identificazione ricevuta alla sua propria identificazione. Se l'identificazione è la stessa, ricevilo e dia la risposta corrispondente che concilia il comando. Se l'identificazione è differente, trascurila appena, non danno risposta. Tutto questi dovrebbero finire dal protocollo superiore. Può promettere che c'è soltanto una radio è nel modo di trasmissione dentro in qualunque momento per evitare l'interferenza.
LS-R524 RTU può anche usare per la comunicazione punto a punto. Ciò è più facile. Quando programmate la porta seriale, notila prego è in semiduplex e c'è ritardo di trasmissione senza fili.
5. Regolazione del DIP switch di LS-R524 DTU
DIP3 sui mezzi 4
DIP4 sui mezzi 8
Per esempio, canale 15, dovete mettere le IMMERSIONI 1, 2, 3 e 4 tutti SOPRA
