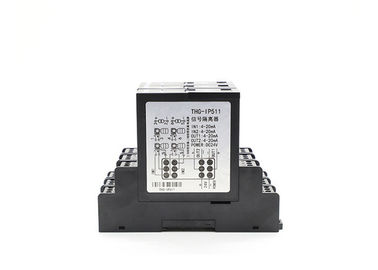

Ferrovia corrente di baccano del convertitore del segnale in ingresso di serie di LS-THG-IP che monta l'alimentazione elettrica di DC24V

Input

Segnale in ingresso: 4-20mA; 0-20mA

Tensione di distribuzione: 24V, (corrente di azionamento massima 30mA)

Impedenza dell'input: ≤50Ω

Uscita

Segnale in uscita: 4-20mA; 0-20mA; 0-5V; 0-10V

Resistenza di carico dell'uscita: ≤ 500Ω di RL (quando l'uscita è un segnale corrente); ≥ 10KΩ di RL (quando l'uscita è un segnale di tensione)

Parametri di base

Alimentazione elettrica: DC24V, ±10%

Consumo corrente: ≤50mA (uno introdotto ed uno alimentazione elettrica prodotto, 24V, input di distribuzione di energia, 20mA prodotto); ≤70mA (uno introdotto e due alimentazione elettrica prodotti, 24V, input di distribuzione di energia, 20mA prodotto); ≤100mA (due in due alimentazione elettrica fuori, 24V, input di distribuzione di energia, 20mA prodotto)

Accuratezza di base: 0,1% F.S.

Deriva di temperatura: 0,005% F.S./gradi (- 20 gradi ~ +55 gradi)

Tempo di reazione: ≤10mS (0-90%) (TIPO)

Forza dell'isolamento: CA 1500V/1min (fra input, uscita e potere)

Resistenza di isolamento: ≥100MΩ (fra input, uscita e potere)

Gamma di temperatura di funzionamento: -20~+55 gradi

Compatibilità elettromagnetica: conformemente a GB/T 18268 (IEC61326-1)

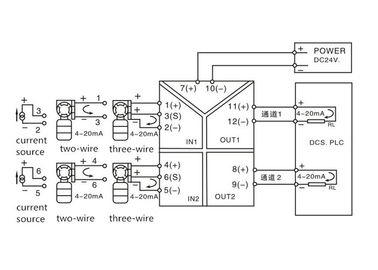

Dispositivi applicabili del campo: sistema bifilare, trasmettitore del tre-cavo; fonte corrente.
