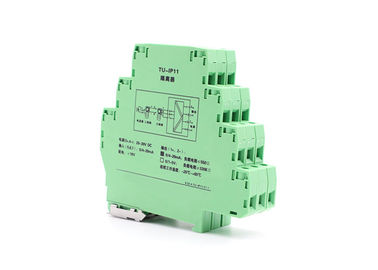

L'isolatore di distribuzione dell'entrata analogica di serie di TU-IP, è di fornire il potere di isolamento per i trasmettitori bifilari ed i trasmettitori del tre-cavo sul sito ed anche di trasferire e produrre simultaneamente il segnale 0/4~20mA prodotto dal trasmettitore. Ha bisogno dell'alimentazione elettrica indipendente. La suoi alimentazione elettrica, input ed uscita sono separati l'un l'altro.
Input
Segnale in ingresso: 4-20mA, 0-20mA
Corrente di ingresso massima: 35mA
Tensione di distribuzione: CC di ≥19V
Uscita
Segnale in uscita: 4-20mA; 0-20mA; 0-5V; 0-10V
Corrente d'uscita massima: 35mA
Resistenza di carico dell'uscita: ≤ 500Ω di RL (quando l'uscita è un segnale corrente);
RL>330KΩ (quando l'uscita è un segnale di tensione)
Nota: L'utente può specificare l'uscita corrente o l'uscita di tensione quando ordina.
Parametri di base
Potere: DC24V, gamma di tensione: DC20-30V
Consumo corrente: ≤60mA (un input ed un'uscita, l'alimentazione elettrica 24V, 20mA hanno prodotto)
Accuratezza di base: ± 0.1% F.S.
Deriva di temperatura: 0,005% F.S./°C
Tempo di reazione: ≤0.5mS (0-90%) (TIPO)
Protezione di potere: protezione inversa di potere
Forza dell'isolamento: CA 1500V/1min (fra input, uscita e potere)
Resistenza di isolamento: ≥100MΩ; CC 500V (fra input, uscita e potere)
Gamma di temperatura di funzionamento: -20~+55 gradi
Compatibilità elettromagnetica: conformemente a GB/T 18268 (IEC61326-1)
Dispositivi applicabili del campo: resistenza bifilare, trasmettitore del tre-cavo
| Parametro |
| TU-IP |
X |
X |
X |
segni |
| Regolazione di Manica |
1 |
|
|
1 uscita dell'input 1 |
| Segnale in ingresso |
1 |
|
4-20mA |
| |
2 |
|
0-20mA |
| Segnale in uscita |
1 |
4-20mA |
| 2 |
0-20mA |
| 4 |
0-5V |
| 5 |
1-5V |
| Indichi prego il vostro tipo richiesto dell'input ed il tipo dell'uscita quando ordine del posto |
