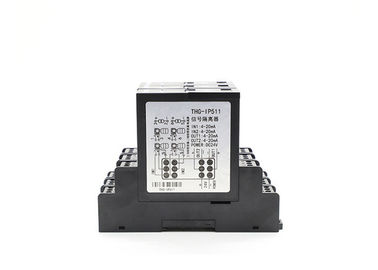

isolatore del convertitore di segnale di CC 50mA di 4-20mA 0-20mA 24V

L'isolatore di distribuzione dell'entrata analogica di serie di LS-THG-IP, è di fornire il potere di isolamento per i trasmettitori bifilari ed i trasmettitori del tre-cavo sul sito ed anche di trasferire e produrre simultaneamente il segnale 0/4~20mA prodotto dal trasmettitore. Ha bisogno dell'alimentatore in CC dell'indipendente 24V. La suoi alimentazione elettrica, input ed uscita sono separati l'un l'altro.

Input

Segnale in ingresso: 4-20mA; 0-20mA

Tensione di distribuzione: 24V, (corrente di azionamento massima 30mA)

Impedenza introdotta: ≤50Ω

Uscita

Segnale in uscita: 4-20mA; 0-20mA; 0 - 5V; 0-10V

Resistenza di carico dell'uscita: RL≤500Ω (quando l'uscita è un segnale corrente); RL≥10KΩ (quando l'uscita è un segnale di tensione)

Parametri di base

Potere: DC24V, ± 10%

Consumo corrente: ≤50mA (un input ed un'alimentazione elettrica dell'uscita, 24V, input di distribuzione di energia, uscita 20mA); ≤70mA (un input, alimentazione elettrica dell'uscita due, 24V, input di distribuzione di energia, uscita 20mA); ≤100mA (due uscita dell'input due (l'alimentazione elettrica 24V, l'input di distribuzione di energia, 20mA ha prodotto)

Accuratezza di base: 0,1% FS.

Deriva di temperatura: 0,005% F.S./degree (- 20 gradi - +55 gradi)

Tempo di reazione: ≤10mS (0-90%) (TIPO)

Forza dell'isolamento: CA 1500V/1min (fra input, uscita e potere)

Resistenza di isolamento: ≥100MΩ (fra input, uscita e potere)

Temperatura di funzionamento: -20 ~ + 55 gradi

Compatibilità elettromagnetica: conformemente al GB/T 18268 (IEC61326-1)

Attrezzatura di campo applicabile: bifilare, trasmettitore del tre-cavo; fonte corrente

Descrizione di parametro
