frequenza: | 433MHZ | output di forza motrice: | 1W |
---|---|---|---|
Interfaccia: | RS485 | Applicazione: | Comunicazione della radio RS485 |
Distanza: | 2KM | recinzione: | Di plastica |
Evidenziare: | modulo di dati senza fili,ricetrasmettitore di dati di rf |
Regolatore della radio dello SpA del ricetrasmettitore di dati del modulo 433MHz rf della trasmissione dei dati RS485 2km
Introduzione generale

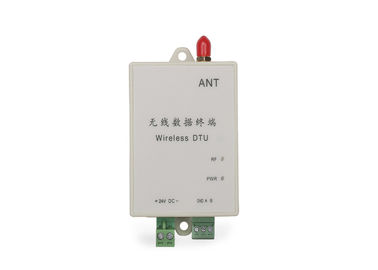

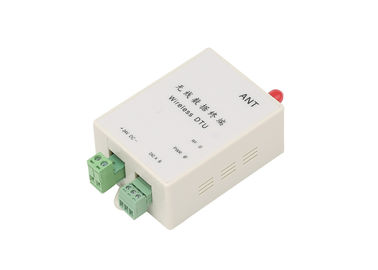

LS-R314 DTU senza fili, distanza di trasmissione raggiunge 3km LOS, con piccola dimensione, recinzione di plastica, l'alta affidabilità, è ampiamente usato per la comunicazione senza fili fra lo SpA e PC/HMI.
LS-R314 sostiene la comunicazione senza fili fra SpA di serie S7-200, S7-300 di Siemens, SpA di Schneider, SpA di Mitsubishi, SpA ecc. di ABB. Sostiene il protocollo di Modbus, compreso l'ASCII di Modbus ed il protocollo di Modbus RTU, protocollo di PPI. LS-R314 DTU può anche collegarsi con il trasduttore, HMI o altri dispositivi RS485. Sostiene punto a punto, punto alla trasmissione dei dati della radio dei multi-punti.
La soluzione senza fili presenta il vantaggio di tenere gli utenti dai cavi di collegamenti nel campo pericoloso, facile installare, nessun cavo di cavo di bisogno, accorcia i progetti tempo e costo di mantenimento. È una soluzione affidabile e competitiva.
Campo di applicazione
* per raccogliere PLC/HMI per la trasmissione dei dati senza fili
* pressione, portata, raccolte di dati di temperatura ecc, trasmissione senza fili e controllo in acqua/nel campo trattamento delle acque reflue
* velocità del vento, piovosità, raccolta di dati di umidità ecc, trasmissione senza fili e controllo a se stazione di monitoraggio
* temperatura, umidità, concentrazioni di raccolta di dati di CO2 ecc, trasmissione senza fili e controllo nella serra di agricoltura
* senza fili controllo del AGV
Caratteristica tecnica
Frequenza | 433MHz o 450MHz, 470MHz |
Output di forza motrice | 1W (3000m LOS) |
Supporto di protocollo | Modbus o PPI standard |
Alimentazione elettrica | di CC 9-36V di uso 24V solitamente CC CC o 12V |
Interfaccia | RS-485 |
Manica no. | un difetto di 16 canali |
Temperatura | -35℃~+75℃ (industriale) |
Dimensione | 80×60×30 (millimetro) escludono l'antenna |
Esempi di applicazione
Rete di LS-R314 DTU
Per punto alla comunicazione dei muftì-punti
Se i vostri dispositivi non hanno identificazione, quando un modulo trasmette, tutti gli altri possono ricevere i dati. Per esempio, c'è A, la B, la C, moduli di D 4.
Quando A invia i dati, i moduli B, C e la D tutta possono ricevere.
Quando la B invia i dati, i moduli A, la C e la D tutto possono ricevere.
Quando la C invia i dati, i moduli A, B e D possono tutti ricevere i dati.
Quando la D invia i dati, i moduli A, B e C possono tutti ricevere i dati.
Se sperate soltanto il modulo specifico può ricevere i dati. Accettiamo il metodo di votazione. Identificazione prego fissata per i vostri dispositivi. Il Master domanderà il tempo degli schiavi entro tempo, solo lo schiavo con l'identificazione specifica può ricevere i vostri dati.
3) Se il vostro dispositivo realmente non può fissare l'identificazione. Possiamo fissare l'identificazione per i moduli.
Quando programmate la porta seriale, notila prego è in semiduplex e c'è ritardo di trasmissione senza fili.
Avviso di LS-R314 DTU nell'applicazione reale
Tempo di ritardo senza fili di LS-R314 DTU.
I prodotti senza fili si divertono. Di baud rate differente di rf causa il tempo di ritardo differente. Faccia riferimento prego il tempo di ritardo specifico qui sotto:
La rf data il tasso (bps) |
Ritardo St (spettrografia di massa) |
Tasso della data di rf (bps) |
Ritardo St (spettrografia di massa) |
1200 | 90 | 9600 | 12 |
2400 | 48 | 19200 | 6 |
4800 | 24 |
Metodo correttivo di LS-R314 DTU
Per promettere il vostro sistema stabile ed affidabile, suggeriamo che aggiungiate il controllo o il CRC per ritrasmettere i dati se c'è errore.
Metodo della trasmissione di LS-R314 DTU per il grande pacchetto di dati
Nella teoria, LS-R314 può trasmettere non il pacchetto di dati di limite, ma non vi suggeriamo per trasmettere il pacchetto troppo grande di dati. Suggeriamo ogni pacchetto più di meno di 120B, migliore 60-100B. Inoltre suggeriamo il vostro uso ARQ di programma rispedire il pacchetto con l'errore.
Per esempio, supponiamo che il BER reale di comunicazione sia 10-4 e necessità dell'utente inviare 1KB un archivio (10000bit), se trasmettete via 1 pacchetto, nella teoria, là sarete errore 1bit in ogni tempo di ricezione, in modo da questo archivio 1KB non può trasmettere correttamente continuamente.
Se potete dividerti il 1KB archiva nel pacchetto 10, ogni pacchetto trasmette 100B, nella teoria, là potrebbe essere errore dopo che inviate 10 pacchetti. Il modulo rispedirà quel pacchetto via ARQ. Sebbene, inviamo 1 nuovo pacchetto e l'intera efficienza si riducono, ma questo può promettere che tutti i dati possono essere ricevuti correttamente.
